重锤式料位计
一、概述
HVZR-207WTPH重锤料位计可用来测量粉状、颗粒状及块状固体物料料仓的料位，使用户可靠地掌握料仓中的料位情况。

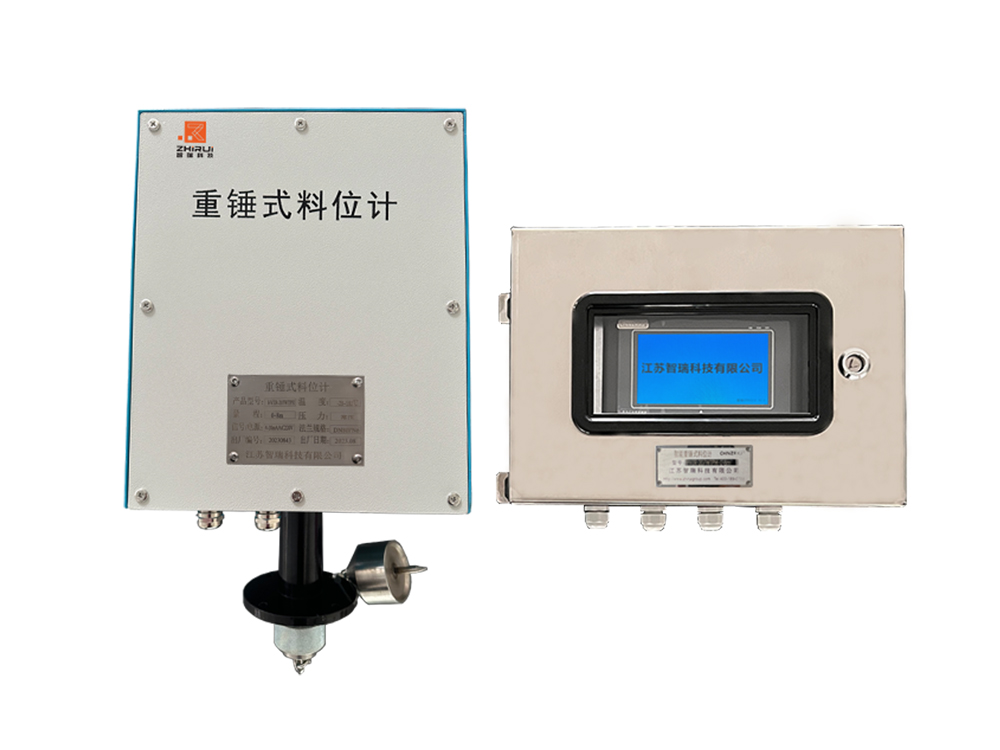

料位计由传感器及控制显示仪表构成，产品的结构与传动方式使以往许多其它形式的重锤料位计经常出现的问题都得以克服，做到运行可靠、维护量小、应用面广。
控制显示器采用5寸LCD全彩液晶显示屏，技术运行可靠；运行过程由程序控制传感器的整个探测过程的动作并检测其信号，进行计算，在面板上的显示窗口显示料位数值，并有相应的4-20mA模拟电流信号、RS485数字量信号输出及高低位报警信号输出。测量可定时自动测量，也可手动测量。仪表具有就地控制和远程控制功能，方便用户选择使用。
二、工作原理
安装在料仓顶部的重锤式料位计的探测过程由控制显示仪表发出的信号控制。料位计由可逆电机,灵敏杠杆等组成。
当料位计接到探测命令时：电机正转，经减速后带动绕线盘转动，钢丝绳下放，重锤由仓顶下降。当重锤降至料面时被料面托起而失重，钢丝绳松驰，灵敏杠杆动作使微动开关触点闭合，控制显示器（重锤控制器）得到该信号立即发出电机反转命令，重锤上升返回，接触到顶限位开关后，电机停转，重锤回到仓顶原始位置，完成一次探测过程。
在此过程中，控制显示器通过检测计数转轮的转数计算出重锤从仓底到料面间的距离，在面板上进行数字显示，并在后面板端子上输出4~20mA电流信号及RS485数字信号。
三、主要技术指标
重锤式料位计（一次表）
测量范围：0～40m（特殊规格可协商）
测量精度：±3cm
重 复 性：±1％
分 辨 率：±3cm
探测速度：0.15m/s
测 量 带：φ2不锈钢钢丝绳
重锤重量：1Kg
2.控制显示仪表（重锤控制器）
电源电压：220VAC±10％ 50Hz±1Hz
功 耗：静止时 5W 运动时 55W
一次表重锤控制器环境温度：-30℃～+60℃
测量温度：600℃
液晶显示：0.00～40.00（m）
输 出：4～20mA； RS485
输出信号精度：±0.1％
定时时间：1～3200min（或按用户要求定）
与传感器最大接线距离：100m
