千斤顶反力架大型压力试验机

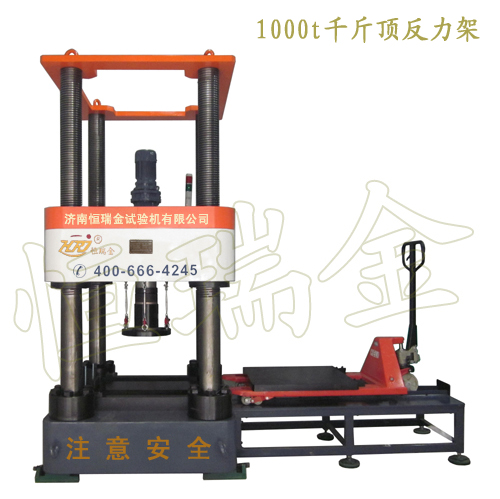

移动式千斤顶反力架
产品功能：
主要用于电动分离式液压千斤顶、薄型液压千斤顶、穿心式、大吨位、特殊大行程、标准型、非标特制型等多种规格类型千斤顶的检测。
水泥、混凝土、胶砂、构件、岩石、管桩、建材制品等抗压测试及研究。
各种金属、非金属及复合材料抗压、抗折、剪切性能测试及研究。
各种管材压扁、扩口试验测试。
重要特点：
由移动式横梁、四立柱丝杠、底座工作台、传感器稳固系统、移动小车、悬挂式控制系统等组成。
1、四立柱丝杠结构，刚性高，稳定性好。
2、移动式横梁、底座：高强度精密铸钢，经机械加工，保证平行度、整机刚性及长期使用的稳定性。
3、大功率电机驱动横梁上下移动，调整试验空间，省时、省力、快速、高效。
4、四立柱丝杠：45#优质碳钢，粗加工后调质处理，再精加工成型。
5、传感器稳固系统，叠加式凹形结构，方便安放多个不同规格、不同外径尺寸的传感器；有效保护传感器及人身安全。
6、环扣型可调吊环，可手动大距离、扳手锁紧操作，快速调整传感器安放空间，方便不同规格、尺寸传感器安放。省时省力、安全、高效。
7、移动小车：方便千斤顶安放、装卸。
8、圆形示意线、十字形示意线、长度标尺，快速居中定位。
9、悬挂式控制系统：点动、联动、远程控制、精细调整；方便、安全。
10、组合式特制承压板，具备互换性。耐用、长久。
11、运行警示提醒功能。
重要参数：
FLJ-Y 500T (5MN) / 1000T(10MN)
1
最大承载力
500T (5MN)
1000T(10MN)
2
机架有限元分析
变形量≤0.30mm
3
试验空间
0-1400
0-1600mm
4
试验跨度（LW）
600x500mm
1000x800mm
5
试验空间调整方式
电机驱动，横梁上下移动进行调整
6
横梁移动速度
≥110mm/min
7
组合式承压板
HRC55-60
8
压板平行度
0.3∥1000
9
圆形示意线
Φ300mm、Φ400mm、Φ500mm、Φ600mm
10
传感器稳固板
￠320x40mm
Φ600x80mm；
11
电源电压
～380V±10% 50Hz
12
设备功率
1.5kW
2.2kW
13
设备尺寸(LWH)
1200x1000x2400mm
1560x1460x2550mm
14
设备重量
13.50T
16.35T
