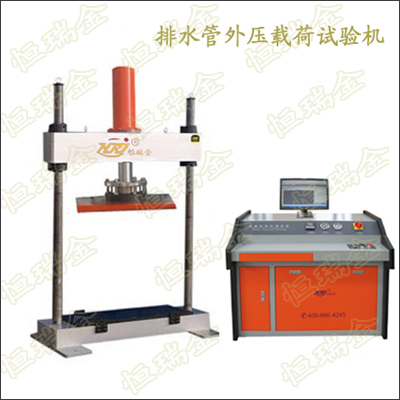

钢筋混凝土排水管外压载荷试验机（烟道压力试验机）
产品规格： YAW-600P；1000P； /600kN; 1000kN；
混凝土和钢筋混凝土排水管外压荷载试验机 /伺服自动控制
产品功能：
适用于采用各种工艺生产制作的混凝土排水管(CP)Ⅰ级、Ⅱ级；钢筋混凝土排水管(RCP) Ⅰ级、Ⅱ级、Ⅲ级；进行外压荷载测试及研究。
可对公称内径(D0/mm)100～2000mm混凝土和钢筋混凝土排水管进行外压荷载试验；空间加高可对公称内径(D0/mm)2200～3500mm混凝土和钢筋混凝土排水管进行外压荷载试验（需定制）。
适用于雨水、污水、引水、农田灌溉、特殊防腐、重力流管道及其它用途排水管；开槽施工和顶进施工管(DRCP)及其它施工方法排水管；离心、悬辊、芯模振动、立式挤压及其它工艺成型的各类排水管。
柔性接头管(承插口管A型、B型、C型；钢承口管A型、B型、C型；企口管；双插口管；钢承插口管)；刚性接头管(平口管；插承口管；企口管)。
采用三点试验方法，计算机自动控制，检测排水管的裂缝荷载载荷和破坏荷载。
裂缝荷载(裂缝宽度达到0.2mm时的荷载)；
破坏荷载(管子破裂或裂缝过大不能再继续增加荷载时的荷载值)。
混凝土排水管有效长度L/mm≥1000mm；
钢筋混凝土排水管有效长度L/mm≥2000mm；
全数字化伺服测控系统，实现匀速加载、连续加载、自动保持、荷载循环。
根据GB及ISO、JIS、ASTM、DIN、BS等国际标准进行试验和提供检测数据。
扩展功能：其它各种金属材料、非金属材料、复合材料制作的管道，排气道、排烟道。
依据标准：
GB/T16752-2006《混凝土和钢筋混凝土排水管试验方法》
GB/T11836-2009 《混凝土和钢筋混凝土排水管》
ASTM C497：1998《混凝土管、检查井管段和瓦管的标准试验方法》
JIS A 5365：2000 《预制混凝土制品检验方法通则》
JIS A 5371：2000 《预制无筋混凝土制品》
JIS A 5372：2000 《预制钢筋混凝土制品》
BBS5911：1988 《预制混凝土管及其附件 100分册》
NF P16-341：1990《排水.无压力排水管路用钢筋混凝土和非钢筋混凝土制圆管.定义,规范,试验方法,标记,验收条件》
重要特点：
1、试验机架，液压缸上置，高刚性、稳定性好。
2、伺服测控系统，实现等速率匀速自动加载、恒试验力保持、循环加载控制。
3、自动、定荷、保持、循环试验。
4、双控双向液压油缸，快速试验，快速返回。
5、安全防护。
测控系统：
试验过程的自动控制、数据采集、处理、分析、存储及显示。
控制模式智能设置，控制方式之间无冲击、平滑切换，加载、卸载平稳。
过程再现和数据再分析、曲线放大、比较、遍历。曲线可自由放大和缩小；满度自调。
操控软件，采用模块化、开放式编程、个性化设计，可自行调整。
标准模块；权限管理模块、试验模块、控制模块、分析模块、查询模块、输出模块等。
操作提示和向导功能。
数据库采用ACCESS格式，数据库中备有多种试验方法、标准。
电路板采用光电隔离设计，具有抗干扰能力强的特点。
灵活的Excel或Word报告格式，可选择、指定、排序、单独、合并打印。
网络数据库管理。
多重保护功能:
油缸限位保护；液压系统过载溢流保护；试验力过载保护；过流、过压保护；
试样破断时安全保护；操作提示向导保护；试验结束自动保护。
重要参数：
YAW-600P；1000P； / 600kN; 1000kN
1
最大试验力
600kN
1000kN
2
试验力示值相对误差
≤示值的±1%
3
试验力测量范围
1%～100%F.S
4
试验力分辨力
1/300000
5
等速应力控制范围
2～60 N/mm2·S-1
6
应力速率误差
≤±1.0%
7
等速应变控制范围
0.00025/s～0.0025/s
8
应变速率误差
≤±1.0%
9
荷载加荷速率
600N/s～60kN/s；计算机自动控制显示
10
活塞行程
600P/600kN：0-500mm / 可定制
1000P/1000kN：0-200mm / 可定制
11
活塞位移速度
≥100mm/min
12
上、下支承梁间距
600P/600kN ：≥1200mm
1000P/1000kN：≥2450mm
13
上支承梁/工字梁刚
600P/600kN：1000x52mm
1000P/1000kN：2000mm×150mm
14
试验机架间距
600P/600kN：1200mm
1000P/1000kN：2200mm
15
下支承梁/方木条
可调长度1000mm；宽度50mm ，厚度25mm R=12.5mm
宽度≥50mm ，厚度≥25mm R=12.5mm 2根
16
空间调整方式
600P/600kN：活塞行程调节
1000P/1000kN：电机驱动横梁上、下移动，≥100mm/min
17
试验机负荷机架
油缸上置、高刚性、高稳定性
18
控制加载方式
伺服自动控制、匀速加载、自动保持
19
荷载保持
长时间恒压、保持
20
电源电压
～380V±10% 50Hz（须可靠接地）
21
机器功率
600P/600kN;2.0kW；/ 1000P/1000kN;3.0kW
22
机器尺寸（LWH）
600kN：1500x600x1800mm
1000kN：2500x600x2800mm
23
油源系统（LWH）
1200x800x1100mm
24
机器重量
600kN：1200kg
600kN：3500kg
