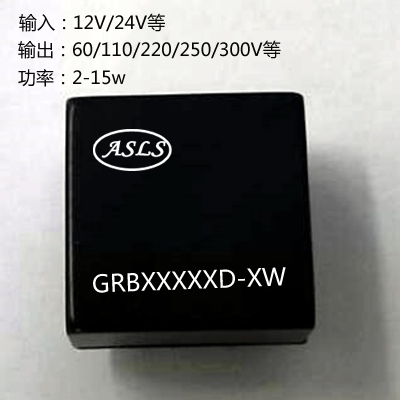

12v升200v、24v升300v直流高压升压隔离电源模块

产品特点

● 效率高达 80%以上

● 1*2英寸标准封装

● 单电压输出

● 价格低

● 稳压输出

● 工作温度: -40℃~+85℃

● 阻燃封装，满足UL94-V0 要求

● 温度特性好

● 可直接焊在PCB

产品应用

GRB 6~12W 系列模块电源是一种DC-DC升压变换器。该模块电源的输入电压分为：4.5~9V、9~18V、及18~36VDC标准（2：1）宽输入电压范围(宽电压输入模块电源是指输入电压可以允许在很宽的范围内变化)。输出单电压：100VDC、110VDC、150VDC、200VDC、250VDC等，具有功率密度大，输出功率高，应用范围广等优点。

输出特性

技术指标           技术参数                                 测试条件

稳压精度           2.0 %max                               0%~100%负载范围

电压调整率        0.5%max                                满载

负载调整率        +/-0.5% type. +/-1% max.     0%~100%负载范围

纹波和噪声        ≤150 mV p-p, max                20MHz带宽

动态响应速度    ≤150us                                  25%负载~满载

启动延迟时间    500ms

输入特性

技术指标           技术参数                                 测试条件

输入电压范围    （5VDC） 4.5—9.0VDC

                          （12VDC）9.0—18VDC

                          （24VDC）18—36VDC

线性高速率        0.5%                                        低端 ~ 高端

一般特性

技术指标           技术参数                                 测试条件

开关频率           200KHz                                  典型值

转换效率           参见型号选择表

隔离电压           不隔离                                    输入和输出之间

平均无故障间隔时间                                         1000000小时

温度系数           0.02%/℃

环境特性

技术指标           技术参数                                 测试条件

工作温度范围    -40℃~+85℃

储存湿度           -55℃~+125℃

相对湿度           10%~90%

冷却方式           自由空气

产品型号选择指南

产品型号                   标称值    输入范围（V）      输出电压（V）     输出电流（mA） 效率%

GRB12110D-6W                 12 .0         9.0~18.0              110                            55                                 76

GRB12150D-6W                 12 .0         9.0~18.0              150                            40                                 78

GRB12250D-6W                 12 .0         9.0~18.0              250                            25                                 80

GRB24110D-6W                 24 .0         18.0~36.0           110                            55                                 78

GRB24150D-6W                 24 .0         18.0~36.0           150                            40                                 79

GRB24250D-6W                 24 .0         18.0~36.0           250                            25                                 81

GRB12100D-8W                 12 .0         9.0~18.0              100                            80                                 78

GRB12150D-8W                 12 .0         9.0~18.0              150                            50                                 80

GRB12250D-8W                 12 .0         9.0~18.0              250                            30                                 82

GRB24100D-8W                 24 .0         18.0~36.0           100                            80                                 79

GRB24150D-8W                 24 .0         18.0~36.0           150                            50                                 81

GRB24250D-8W                 24 .0         18.0~36.0           250                            30                                 83

GRB12100D-10W              12 .0         9.0~18.0              100                            100                               80

GRB12150D-10W              12 .0         9.0~18.0              150                            67                                 82

GRB12250D-10W              12 .0         9.0~18.0              250                            40                                 85

GRB24100D-10W              24 .0         18.0~36.0           100                            100                               82

GRB24150D-10W              24 .0         18.0~36.0           150                            67                                 83

GRB24250D-10W              24 .0         18.0~36.0           250                            40                                 85

GRB24120D-12W              24              18.0~36.0             120                            100                               85

产品举例说明：

1、 型号：GRB12110D-10W，输出端C4电容可选 47UF/200V的电解电容。

输入电压Vin：9~18VDC；输出电压Vout：110VDC；输出功率：10W

2、 型号：GRB24250D-10W，输出端C4电容可选 47UF/500V的电解电容。

输入电压Vin：18~36VDC；输出电压Vout：250VDC；输出功率：10W
