纤总配线架英文为Opticalfiber Main Distribution Frame,简称OMDF。该设计是为了弥补ODF容量小,功能单一,线缆管理非常不便等缺点。OMDF的功能多样化。 光纤总配线架英文为Opticalfiber Main Distribution Frame,简称OMDF。该设计是为了弥补ODF容量小,功能单一,线缆管理非常不便等缺点。OMDF的功能多样化。
OMDF配线架|OMDF总配线架|OMDF光纤总配线架|FTTH接入层光纤分配架|光纤跳线架规格（288芯,576芯,648芯,720芯,864芯,960芯,1152芯,1440芯等光纤总配线架） （Fiber Optic Distribution Frame）,又称光纤配线柜,是用于光纤通信网络中对光缆,光纤进行终接,保护,连接及管理的配线设备。在本设备上可以实现对光缆的固定,开剥,接地保护,以及各种光纤的熔接,跳转,冗纤盘绕,合理布放,配线调度等功能,是传输媒体与传输设备之间的配套设备。
适用于区中心机房大光纤接入的机线集中调度管理,集中自动监控测试,提高网络运行维护效率和投资效益。

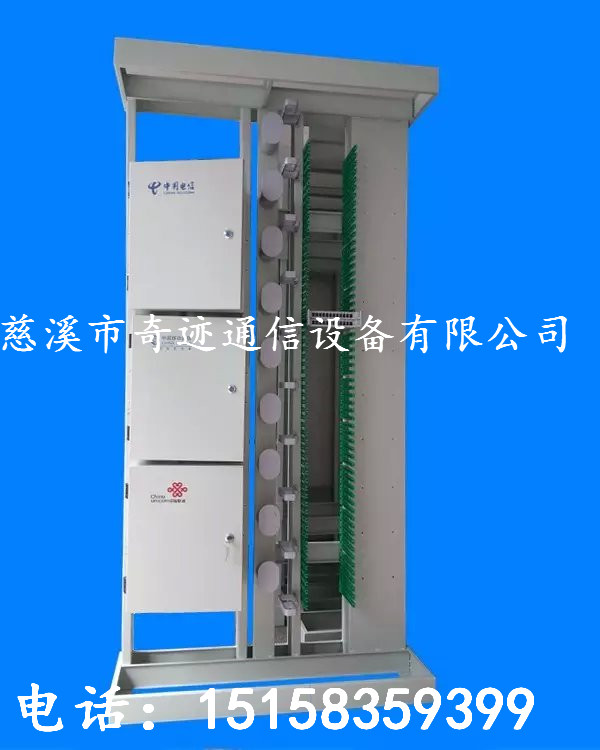

双面跳纤式光纤总配线架
|
特点 2.1 机架表面光洁,色泽均匀,无流挂,无露底,无毛刺且具有防腐蚀性能等。 2.2 容量大,密度高,有较强的布线空间,缆线各自独立,走线合理,布线美观,便于查找。 2.3 机架结构牢固装配具有一致性和互换性,便于全正面操作,维护方便。具有通畅的垂直,水平走线通道,并以理线环,理线柱,走线槽,储线柱等形式组成；通道容量满足各种可能跳纤方式时最多跳纤走线的需要。 2.4 横列机架6个成端盘为1个单元；直列机架4个端子盘为1个单元,水平通道分布在直列单元中间。 2.5 可独立安放1/32尾纤型分路器,实现托盘式分路器功能 2.6 有200㎜高独立走线槽。 外形尺寸及容量表 容量：直列容量是横列容量的2/3；高度不含200㎜高独立走线槽
|
||||||||||||||||||||||||||
|
GPX型光纤总配线架(模式一) |
适用场合：
适用于机房原双面MDF逐步改造成双面光纤总配线架的需求,可以组建大容量且具有交叉连接功能的ODF。
产品特点：
●国内首创MDF配线架的“光进铜退”式的改造模式；
●原有直列平滑升级为光缆线路侧；
●原有横列平滑升级为光缆设备侧；
●充分利用原有地缆沟,护栏及爬梯,与原MDF兼容；
●具备特有的光缆跳纤管理软件,可定长定制跳纤；
●分布下缆。
适用场合：
●适应较大规模并架安装,满足大量光纤接入及交叉连接功能；
●适合设备侧及线路侧不同的配线比需求。
产品特点：
●双面布局,前后跳纤的操作模式, 实现线路侧与设备侧的光纤交叉连接；
●敞开式机架, 横列模块区有多层水平走线槽,前后立体式跳纤,彻底解决跨架跳纤局部拥塞问题；
●预留线路侧与线路侧,设备侧与设备侧的跳纤通道；
●所有跳纤不出机架,无需光缆槽道；
●可提供此类光总配的跳线管理软件,方便跳纤定长管理；
●机架兼容普天分路器托盘；
●96芯终端面板可更换成96芯一体化机框。
|
3.3.1 特点及优点 ◆ 采用中国电信标准设计,通用性强； ◆ 符合标准：YD/T 778-2006 ◆ 适用通信机房独立光纤跳接场,配线采用交叉连接方式,可以方便地实现光纤线路的连接,分配和调度； ◆ 全封闭柜式结构,防尘性能好； ◆ 设有高性能接地装置,保护设备安全。 3.3.2 主要技术性能 ◆ 工作环境温度：－25℃～ 55℃ ◆ 环境湿度：≤93％( 40℃) ◆ 箱门开启角度：≥110° ◆ 箱门开启次数：≥2000次 ◆ 接地排耐电压水平：≥3000V(DC)/10mA/1min ◆ 绝缘电阻：≥1×103MΩ/500V ◆ 箱体安装型式：落地式 表一：光纤配线架配置表（采用单层/双层分路器托盘） |
