ADSS光缆简介:
ADSS光缆也称全介质自承式光缆，全介质即光缆所用的是全介质材料，自承式是指光缆自身加强构件能承受自重及外界负荷。这一名称就点明了这种光缆的使用环境及其 关键技术：因为是自承式，所以其机械强度举足轻重；使用全介质材料是因为光缆处于高压强电环境中，必须能耐受强电的影响；由于是在电力杆塔上架空使用，所 以必须有配套的挂件将光缆固定在杆塔上。即ADSS光缆有三个关键技术：光缆机械设计、悬挂点的确定和配套金具的选择与安装。

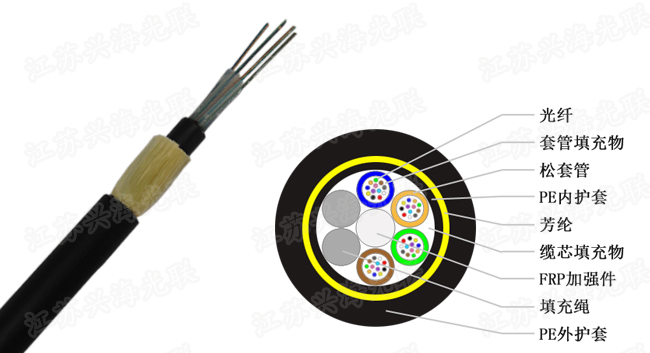

ADSS光缆产品图片:
ADSS光缆结构：
ADSS光缆采用松套层绞式结构，将250um光纤套入高模量材料制成的松套管中，松套管内填充特种防水化合物。松套管围绕是非金属中心加强芯绞合成紧凑的缆芯，缆芯的缝隙充以阻水油膏。缆芯外挤制聚乙烯内护套，然后绞绕起加强作用的芳纶，最后挤制聚乙烯外护套或耐电痕外护套成缆。
1、ADSS光缆具有与架空导线不同的结构，其拉伸强度由芳纶绳来承受，芳纶绳的弹性模量比钢小一半多，热膨胀系数是钢的几分之一，这决定了ADSS光缆弧垂对外界负载变化比较敏感。在覆冰状态下ADSS光缆伸长量可达到0.6%，而导线仅为0.1%；弧垂对温度变化比较迟钝，在温度变化时弧垂基本保持不变；在大风条件下其风偏角很大，在风速为30m/s时，风偏角可达80°，而导线的风偏角仅为光缆的一半左右。
2、耐受极端恶劣气候（大风、覆冰等）的能力较强。
3、ADSS光缆外护层为AT或PE材料，运行于强电场中，存在电蚀问题。
4、ADSS光缆具有一定的抗压力，能承受耐张线夹较大的握力。
5、ADSS光缆会发生风振动。平滑稳定的横向风吹向光缆，会发生风振动，会在挂点处发生疲劳损坏。
ADSS光缆参数:
|
跨距 （m） |
冰+风 0mm+35m/sec |
冰+风 12mm+30m/sec |
||||||
|
光缆外径（mm） |
光缆重量 （kg/km） |
最大运行张力（N） |
最大垂度 （%） |
光缆外径 （mm） |
光缆重量 （kg/km） |
最大运行张力（N） |
最大垂度 （%） |
|
|
100 |
13.9 |
152 |
7578 |
2 |
12.2 |
150 |
6621 |
2 |
|
200 |
14.3 |
161 |
10430 |
3 |
12.4 |
157 |
9000 |
3 |
|
400 |
15.9 |
199 |
23221 |
3 |
13.0 |
187 |
19255 |
3 |
|
500 |
16.7 |
220 |
30590 |
3 |
13.3 |
204 |
24885 |
3 |
|
600 |
16.3 |
209 |
26952 |
4 |
13.6 |
196 |
22154 |
4 |
|
800 |
16.5 |
216 |
29452 |
5 |
14.2 |
201 |
24042 |
5 |
|
1000 |
16.7 |
221 |
31271 |
6 |
14.4 |
204 |
25407 |
6 |
