玻璃原料均化库喂料皮带小车与布料行车无线联锁

——内蒙古玉晶科技有限公司项目简报

■ 前言

均化库作为工厂原料预处理的核心工艺环节，其布料作业的自动化程度直接影响物料均化效果及生产流程的连续性和稳定性。本次项目采用达泰工业无线通讯技术，实现均化库喂料皮带小车与布料行车的实时协同控制，为均化作业的智能化升级提供了高能效、高稳定性的解决方案。

一、项目背景

本次客户为国内某大型光伏玻璃制造企业，主要从事光伏背板玻璃及特种玻璃研发生产。厂区原料车间设有三仓位均化库，用于实现多组分原料的混合调配与均化处理，为后续熔制工序提供成分均匀、理化性能稳定的合格配合料。

目前均化库配有1台喂料皮带小车及1台布料行车进行协同作业。传统有线方案存在线缆机械损耗和维护成本高等固有缺陷，常因通信不稳定导致喂料滞后与布料错位等问题，严重制约生产效率。为此需部署工业级无线通讯网络，构建喂料皮带小车与布料行车之间稳定可靠的无线互联监控系统，实现实时指令传输与状态监测，为生产过程的数字化管控与工艺优化提供关键技术支撑。

二、产品介绍

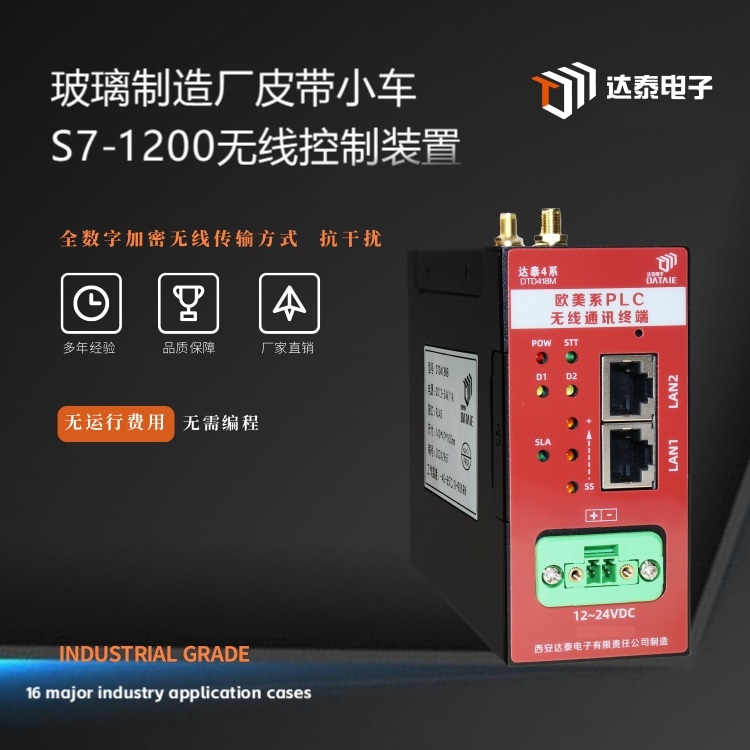

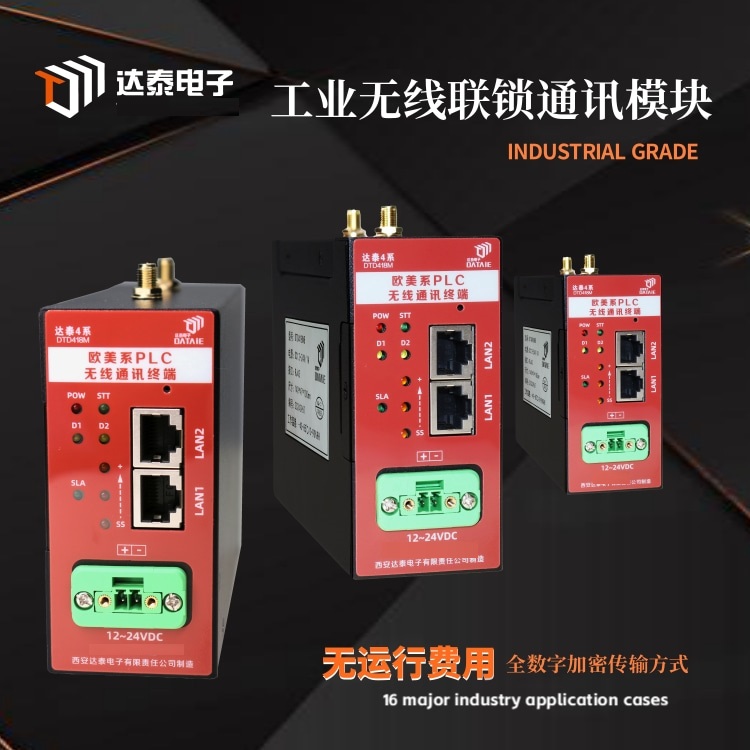

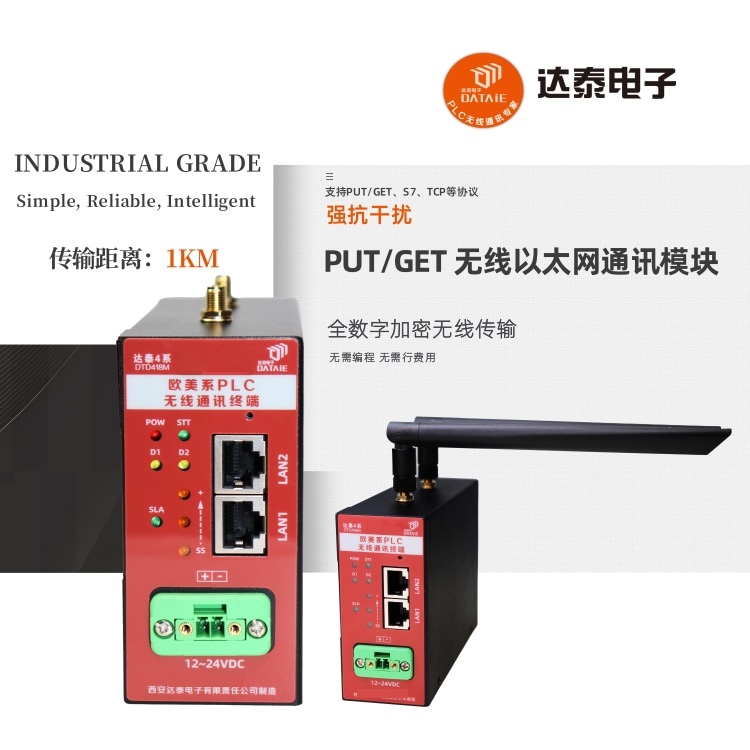

达泰欧美系PLC无线通讯终端--DTD418M

达泰DTD418M采用 2x2 两发两收无线架构，空中传输速率高达 300Mbps，兼容西门子S7协议、Profinet协议、Modbus TCP/IP等通讯协议，并采用 OFDM 调制及 MIMO 技术，使无线可靠传输距离达到1KM范围内均可使用。 DTD418M 不仅能与 PLC、DCS、智能仪表及传感器等设备组成无线测控系统，同时能与组态软件、 人机界面、触摸屏、测控终端等工控产品实现点对点和点对多点的远程无线组网，将分散不便于挖沟布线的设备连接在一起，不需要编写程序，不需要布线，并且稳定可靠。

三、产品选型

声明：报价为无线传输距离10米的产品价格，不含其他配件及税运。每款产品功能距离不同，价格不同，咨询产品请联系我司产品经理。

四、项目难点

布料行车和喂料皮带小车需要紧密协同工作以实现高能效布料作业，它们之间的信号交互（如位置、速度、启停指令、状态反馈等）至关重要。在传统的拖链系统中，长距离的电缆随着行车和小车的运动需要在小车轨道附近和行车两端频繁地反复弯曲（特别是在行程上下限位置），这些持续的机械应力是导致电缆护套磨损、内部导线疲劳断裂、屏蔽层损坏的主要原因。信号线（尤其是通信总线）出现断线、接触不良或信号干扰会导致通信中断、控制失灵、物料溢出或碰撞，故障率高，维护频繁。再加上它们长行程、多自由度（X-Y-θ）的复合运动特性，均化库恶劣的环境（粉尘、干扰、温湿度），以及安装维护困难且成本高昂等因素，使得传统的有线信号传输方案面临诸多问题。

五、达泰无线解决方案

本次项目位于玻璃原料车间200m×60m的均化库中，喂料皮带小车与布料行车的控制系统均以西门子S7-1200 PLC为核心控制单元。达泰无线通讯技术团队经过技术可行性分析与评估，决定采用达泰欧美系PLC无线通讯终端-DTD418MB来实现均化库无人值守、智能布料的技改需求。

方案部署如下：

1）在喂料皮带小车地面PLC控制柜，安装1块达泰欧美系PLC无线通讯终端-DTD418MB作为主站，通过RJ45接口连接西门子S7-1200PLC；（备注：S7-1200PLC控制柜同时有线连接1台电脑，用于实时显示两车位置坐标及作业状态等参数）

2）在布料行车PLC控制柜同样安装1块达泰欧美系PLC无线通讯终端-DTD418MB作为从站，通过RJ45接口连接西门子S7-1200PLC,此处为移动设备；

至此，搭建了基于PUT/GET协议的1主1从无线自组通讯网络，实现喂料皮带小车与布料行车间准确同步控制、三仓位自动移库作业及运行状态实时监控功能，满足智能化生产对无线通讯可靠性、实时性及抗干扰能力的严苛要求。现场安装多台摄像机，控制室安装监视器监视有关设备运行动态，实现现场无人值守，远程自动控制。

无线通讯方案示意图 ▼

六、现场应用展示

七、无线方案的好处

1. 节省改造周期，无需大型施工

免除布线维护困扰，缩短改造工期。

2. 安装简单，无需编程

无线通讯装置只需要接入信号并供给电源即可开始使用。普通电工就可以完成安装。

3. 数据传输可靠，全数字无线加密传输

全数字加密传输方式，可以确保数据的安全和可靠性。

4. 无运行费用，无需插卡

后期在使用过程中，不需要支付任何无线设备运营费用。

5. 完备的售后服务

具有20年工业现场调试经验的无线通讯专家团队，为产品提供可靠的技术支持与售后服务。

■ 主 要 特 征:

◆ 可以直接代替有线以太网线，实现无线组网；

◆ 支持西门子S7协议、PROFINET协议、MODBUS TCP/IP协议等

◆ 全数字无线加密传输方式，不插卡无运行费用；

◆ 无需更改程序，即插即用；

◆ 二十年工业现场运行经验：可确保无线产品工作于各种恶劣环境下的工业场合长期运行。

八、相关方案

达泰欧美系PLC无线通讯终端-DTD418MB在数百家工业企业中稳定运行超过6年以上，在钢铁、焦化、新能源汽车、智慧运输、智慧仓储领域中累积应用案例多样。以下列举部分典型应用案例：

■ 汽车装配工厂立库物料运送线PLC无线应用（西安比亚迪工厂项目简报）

■ 电葫芦与PLC系统无线组网通讯

■ 砂芯库桁架机器人远程无线控制系统（济南林青铸造技术项目简报）

■ 战略合作企业案例

部分应用方式 ▼

1. 物料运送线PLC无线应用，100m

2. 盾构机西门子PLC之间PROFINET协议

3. 生产线AGV与主控PLC之间，200m

4. 焦化四大车无线联锁及视频监控传输，500m

5. 5台天车与地面PLC之间，300m

6. 快递分拣系统皮带与就地plc控制，200m

7. 机器人之间无线组网通讯，500m

8. 6台西门子PLC之间PN通讯，300m

9. 智能立体车库触摸屏与PLC无线通讯，50m

10. 西门子1500和霍尼韦尔DCS无线通讯，200m

11. RGV小车自组网无线通讯，150m

12. 倍福PLC与MCGS触摸屏无线通讯，300m

13. 12个电葫芦与就地PLC机柜无线通讯，200m

14. 堆取料机与就地plc无线组网及监控数据无线传输，500m

九、公司介绍

西安达泰电子有限责任公司创立于2002年，是一家集工业无线产品研发、生产、销售于一体的“智"造企业，产品具有“可靠、简单、智能"的特点，能够直接取代传统线缆，实现工业数据信号的无线传输。近20年间，达泰先后获得多项发明，常年与国内top50高校进行产学研合作、水泥行业供应商，同时也逐步组建起了一支具有丰富现场经验的PLC无线通讯团队，为客户提供多方位的技术保障。现已为国内外超30000家工厂企业成功实现近15万个无线采集测控方案设计和改造项目，投入使用的设备超100万套。DTD1系、4系无线产品广泛应用于水泥，冶炼，发电，煤炭，化工等复杂恶劣的工业场合，平均连续使用寿命超过5年以上。
