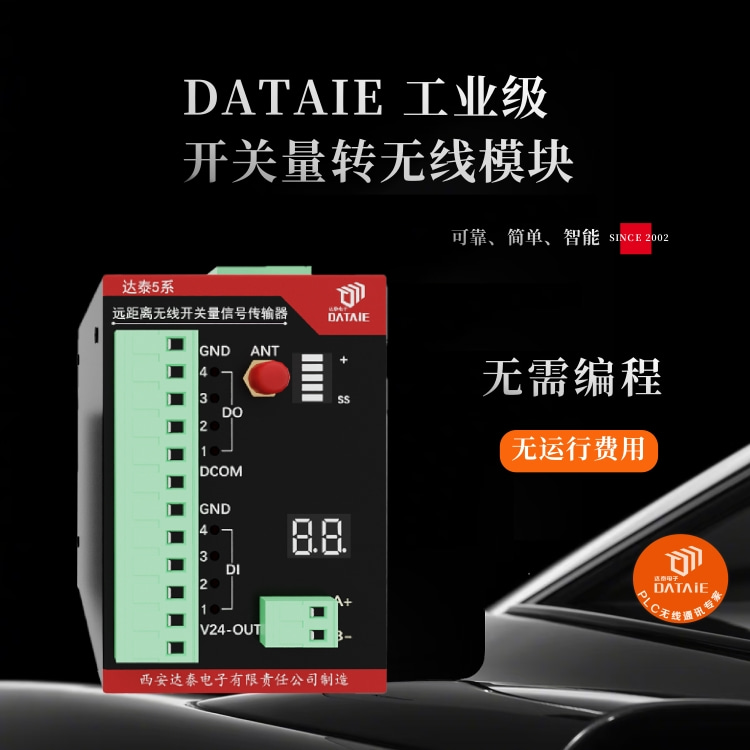

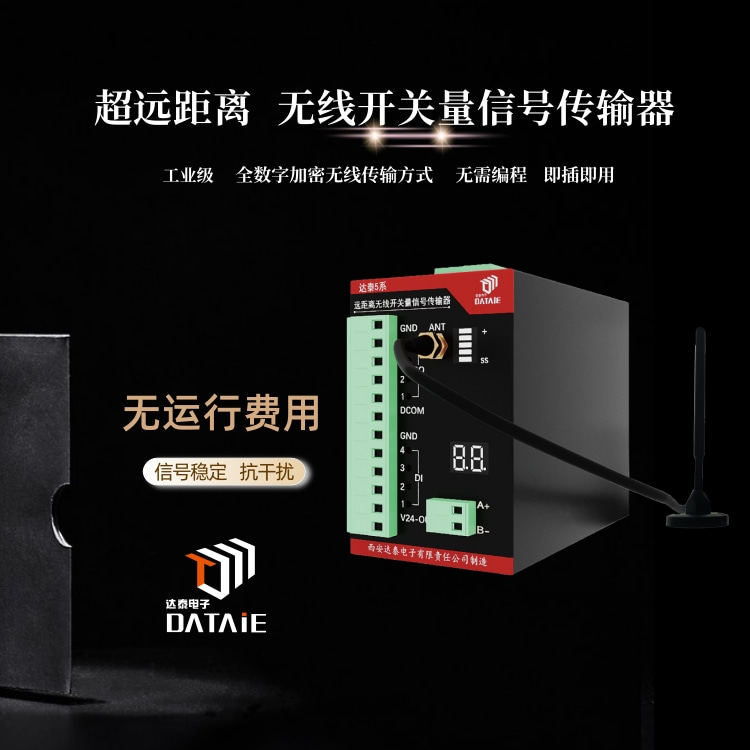

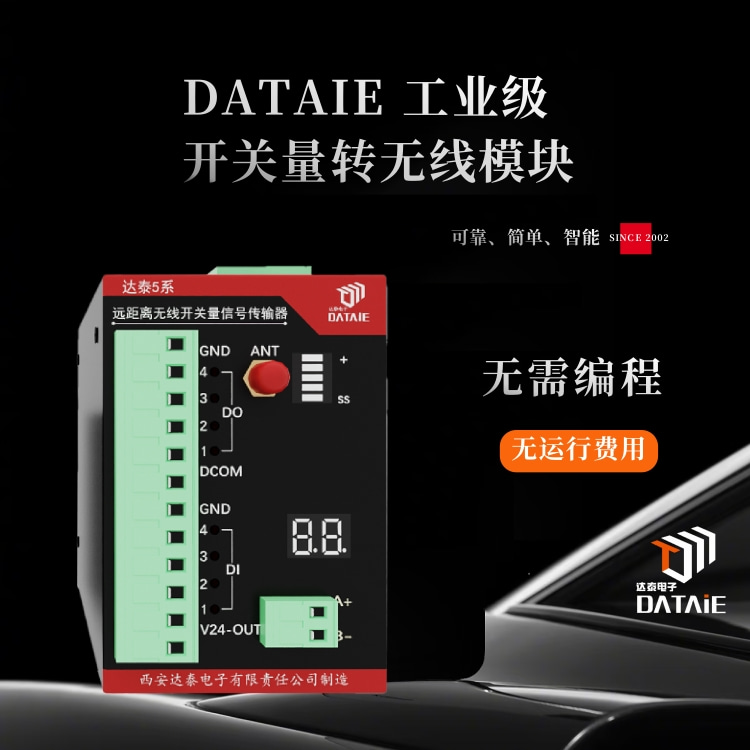

开关量转无线模块

一、概述

开关量转无线模块的主要功能是将开关量信号转换为无线信号进行传输，并在接收端恢复为开关量信号。通过内置的无线通信技术，实现了信号的无线传输与控制，大大简化了布线工作。

西安达泰提供的开关量转无线模块广泛应用于工厂智能化无线技改、工业自动化控制等领域。

• 产品介绍

DTD509F系列模拟量信号无线传输器通常是由一个无线信号发射终端和一个无线信号接收终端组成，也可以根据用户现场实现一点对多点或者多点对一点的信号无线传输。

DTD509F系列远距离模拟量信号无线传输器可与PLC的IO端口、记录仪、二次仪表、变送器、传感器等工业设备配套使用，运用无线的方式在远端设备进行信号的还原。适用于设备分散或不便于布线的场合。可直接替代采集和信号线，低能耗，不需要编写程序，只需要接入信号线就可以工作。对比达泰1系产品，响应速度更快，传输距离更远，无线组网设备更多。

三、开关量转无线模块的特点

1. 远距离传输：

1. 无线传输距离可达50KM，适用于大型工厂和复杂环境。

1. 稳定可靠：

1. 采用达泰全数字加密无线传输方式，确保数据的安全性和稳定性。
2. 模块设计精良，能够在-40~85℃的工作环境下稳定运行。

1. 即插即用：

1. 无需编程，只需简单配置即可实现与现场设备的连接。
2. 可与PLC、传感器、DCS系统、阀门开关、继电器等设备连接。

1. 灵活可控：

1. 可实现点对点、一点对多点、多点对一点的通信方式，适用于各种复杂的工业应用场合。
2. 支持多路开关量信号的输入输出，满足多种控制需求。

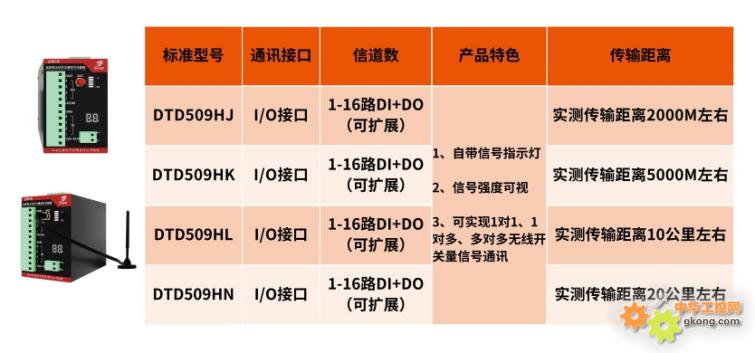

四、产品型号

达泰提供多种型号的开关量转无线模块，以满足不同客户的需求。以下是一些常见型号的规格参数：

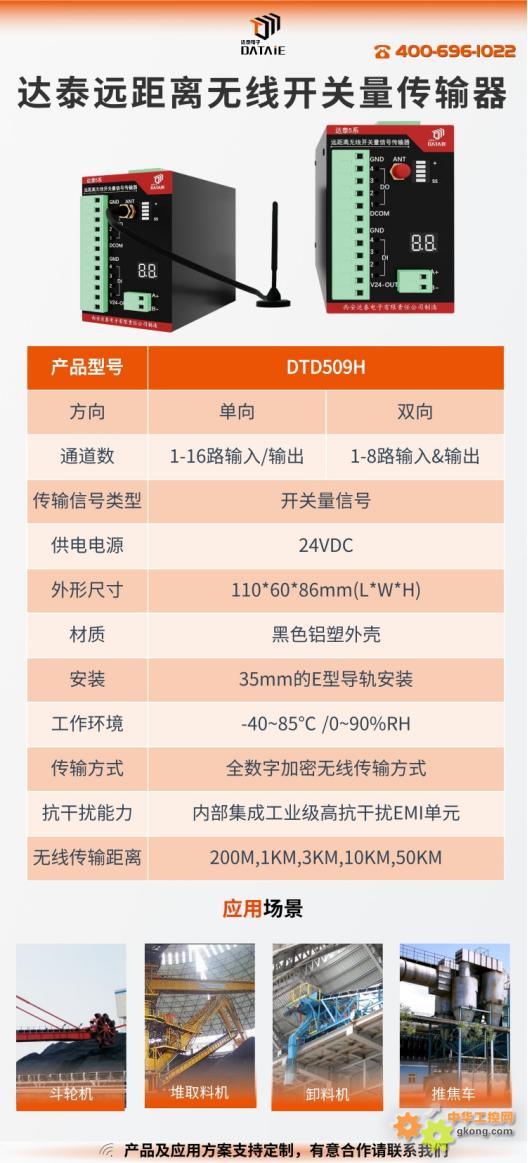

1. 达泰DTD509H系列远距离开关量转无线模块

通道数：4~16路输入/输出（可扩展）

尺寸：110*60*86mm（L×W×H）

五、实际应用

1. 支持点对点及1点对多点，多路开关量/数字量信号远距离无线传输通讯
2. PLC、泵阀、二次仪表、继电器等I/O开关量信号之间多点对1点无线通讯
3. 开关量/数字量信号多点对多点无线组网通讯

1. 达泰DTD110H系列点对点无线开关量信号传输器

产品主型号：DTD110/112/120/122H

通道数：1~96路输入/输出

应用场景：输煤卸料车无线控制、推焦车无线控制风机除尘、输料皮带故障信号报警、调节器阀门控制、电机远程控制、远程启停空压机、生产线机器人无线遥控等。

1. 可定制多路双向无线开关量传输装置

达泰开关量转无线模块可以根据现场的需求定制为多路无线传输装置，提供4-99路开关量信号输入/输出，后期无运行费用，配置防雨机箱，防护等级IP45。

应用场景：广泛应用于水泥、冶炼、发电、煤炭、化工等复杂恶劣的工业场合，可实现实时监测山上水池液位的变化、自动控制水泵的启停、堆取料机与 PLC 之间的无线通讯等功能。

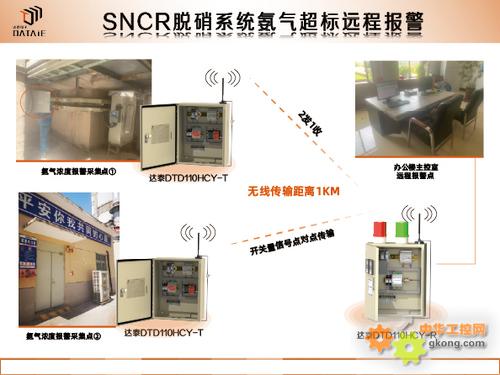

例如在陕西乾县某水泥厂无线技改中，利用DTD110HY实现SNCR脱硝系统氨气超标远程无线报警，从而防止氨气浓度超标造成安全隐患。

六、无线方案的好处

1. 节省改造周期，无需大型施工

免除布线维护困扰，缩短改造工期。

2. 安装简单，无需编程

无线通讯终端只需要接入信号并供给电源即可开始使用。普通电工就可以完成安装。

3. 数据传输可靠，全数字无线加密传输

通讯协议进行了再次加密处理，可以确保数据的安全和可靠性。

4. 无运行费用，无需插卡

后期在使用过程中，不需要支付任何无线设备运营费用。

5. 完备的售后服务

具有20年工业现场调试经验的无线通讯专家团队，为产品提供可靠的技术支持与售后服务。
