系统概述、应用背景

         生态环境部联合印发《关于加强长江经济带小水电站生态流量监管的通知》（水电[2019]241号）、办公厅印发《小水电站生态流量监管平台技术指导意见的通知》（办水电函[2019]1378号）等文件，要求各省市开展水电站生态流量“一站一策”方案编制，确定各水电站生态流量下泄方案，同时各省市要建立完善水电站生态流量监管平台，确保监测数据（图像）及时准确接收，满足生态流量监管需要。

   深圳国电GDST-1生态流量监控装置同时支持流量数据监测、图像与视频监控，用于监测小水电站拦河设施下游河道为满足生态保护要求，维持生态系统基本结构和功能所需要的流量及过程。并实时监测流量数据、提供实时场景，并可根据要求录制视频及拍照，使用字符视频叠加技术，显示一目了然。具有通过流量监测传感器和视频实时监测流量、水位等,叠加实测数据和照片视频存储和定时上传数据到省平台或环保监管平台、自动调节生下泄态流量的功能。应对不同的水电站类型配套适合的多种监控方式：管道下泄式、渠道下泄式、闸门开度下泄式、人工抽水下泄式、机组发电换算下泄式等。本流量监控系统支持各省通信协议和要求，也可针对新需求量身定制开发。

   深圳国电GDST-1生态流量监控装置有配18路I/O备用端口、4路测量备用端口。具有长远眼光评估水电站其他的相关实际需求，在同样的成本情况下做到一举多得，因此深圳国电主机同时具备扩展智慧水利信息化等功能：水位监测、流量监测、水质监测、水库监测、大坝安全监测、降雨量监测、闸坝闸门控制、安全告警、预警、远/近控制闸门、为水利信息化的监测和水电站远程闸门控制等更多实际需求的功能做好了更多的准备、避免日后时代发展产生不必要的重复投资，只产生小部分配件成本投入即可。

符合标准

水资源监测设备技术要求

广东省水利厅及生态环境厅共同发布的（粤水农水农电2021 12号文件）技术规范要求

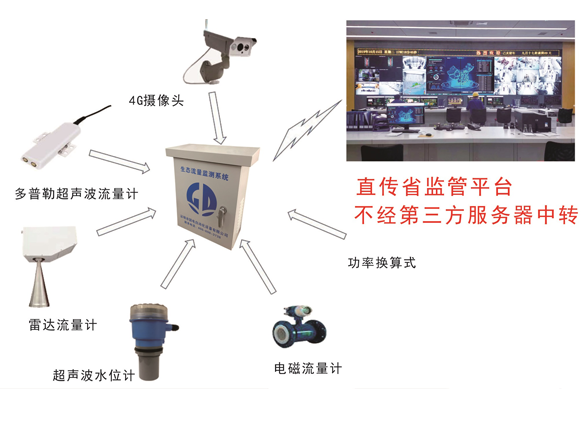

系统构成

（可以根据数据安全可靠要求监控终端本地存储后直传省平台、也可经过华为云、云等第三方服务器平台中转省平台等各种定制方案）

深圳国电GDST-1生态流量监控装置主要由数据采集、数据传输、现地服务器、检测存储、手机端及电脑端四大部分构成。

A、数据采集

1.实时采集水位值、闸门开度、电磁式超声波流量计、多普勒超声波流量计

2.实时采集流速流量值；

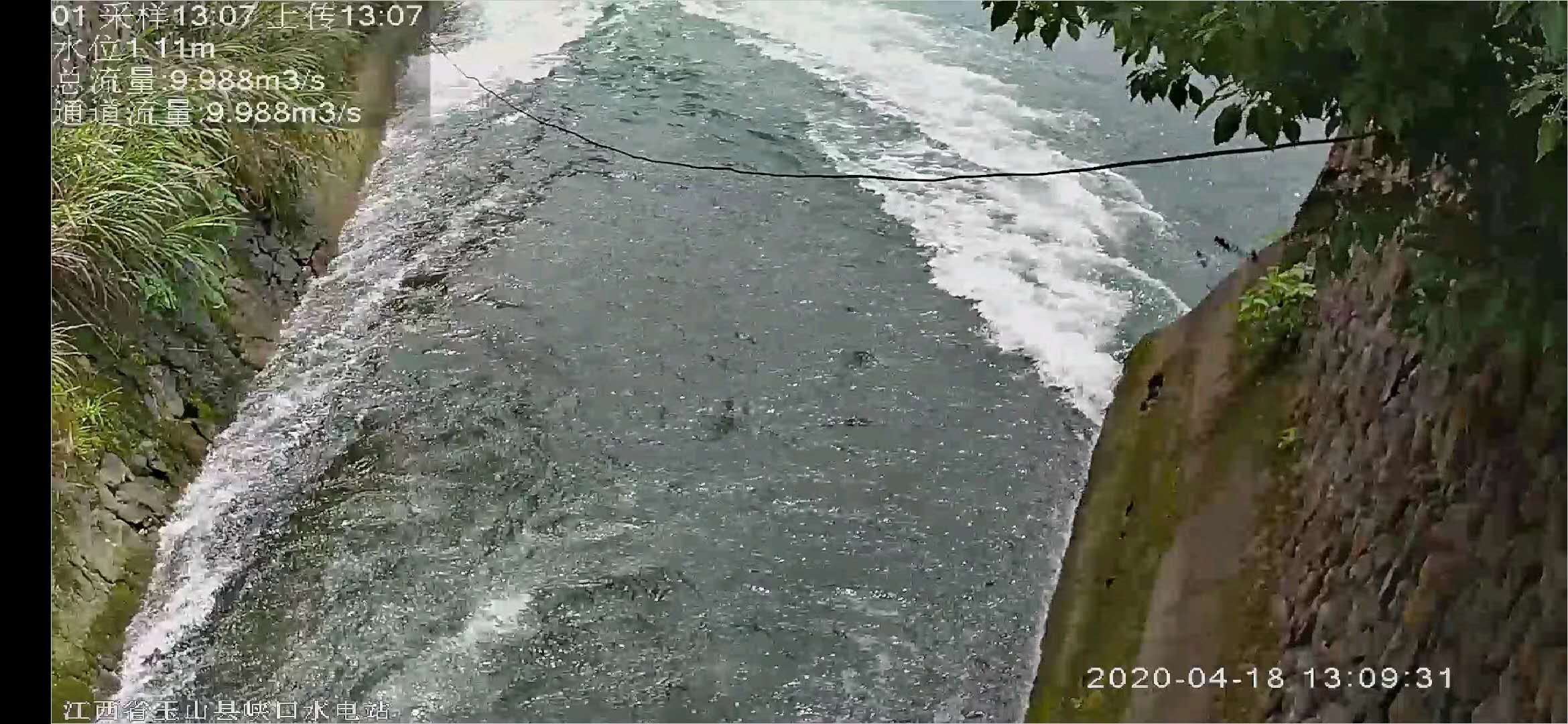

3.定时拍照及录制视频，

4.控制箱内环境工作温度测量。

B、数据传输

1.采用物联网数据传输协议，传输稳定可靠;

2.通过4G/5G/宽带网络直传数据至省平台技术；

3.也可定制华为云、云等第三方服务器中转转发省平台；

4.终端可与多个平台中心通讯并展示。

C、检测存储

1.流量监测、视频及图像监测。

拍摄下泄口或者流量计安装处的视频及图片。

2.图像每小时存储至少1张，视频每2小时至少记录30秒，图像和视频存储不少于3个月。

3.流量数据存储不少于2年

4.现场显示实时流量数据，支持省级生态流量监管平台实时调阅，实时上传生态流量数据（包括图像、视频和流量数据），支持远程终端的历史视频回放功能。

D、手机端及电脑端

用户可以通过电脑终端或者手机端远程查看实时数据和历史统计数据。

主要功能

 1.实时监测水电站取水口的水位，合理安排发电，提高水资源的利用率；

2.实时监测生态流量泄洪口的流量，保证取水口下游河流的生态环境平衡；

3.生成数据报表，便于分析，合理安排，使生产和生态都得到更好的保障；

4.完善的报警功能。

设备的长远服务维护：

深圳国电GDST-1生态流量监控装置硬件设计科学，结构简单，集成度高，更换硬件十分简单，调试设置参数也极为简单，对服务人员要求低，如有软件调试疑问，深圳国电公司总部可在线诊断问题，效率最经济的办法在线解决问题！

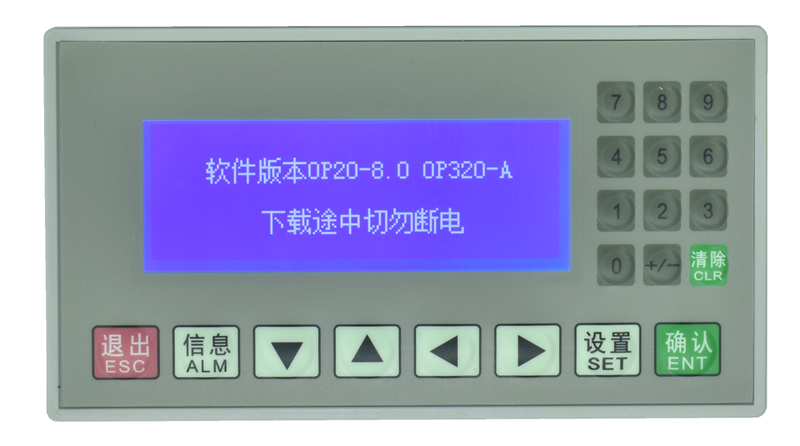

面板显示图

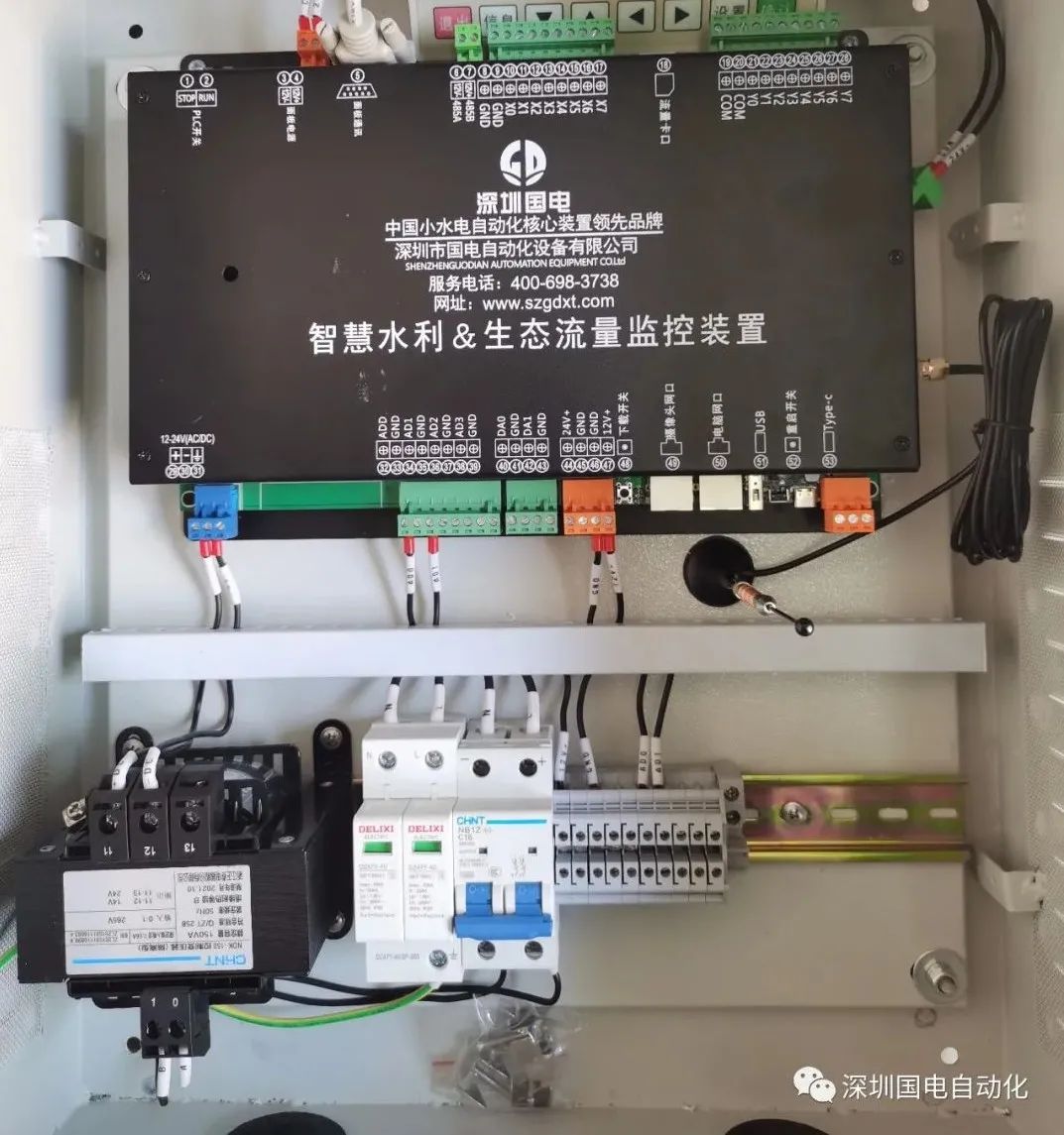

箱内照片

生态流量后台统计和管理系统

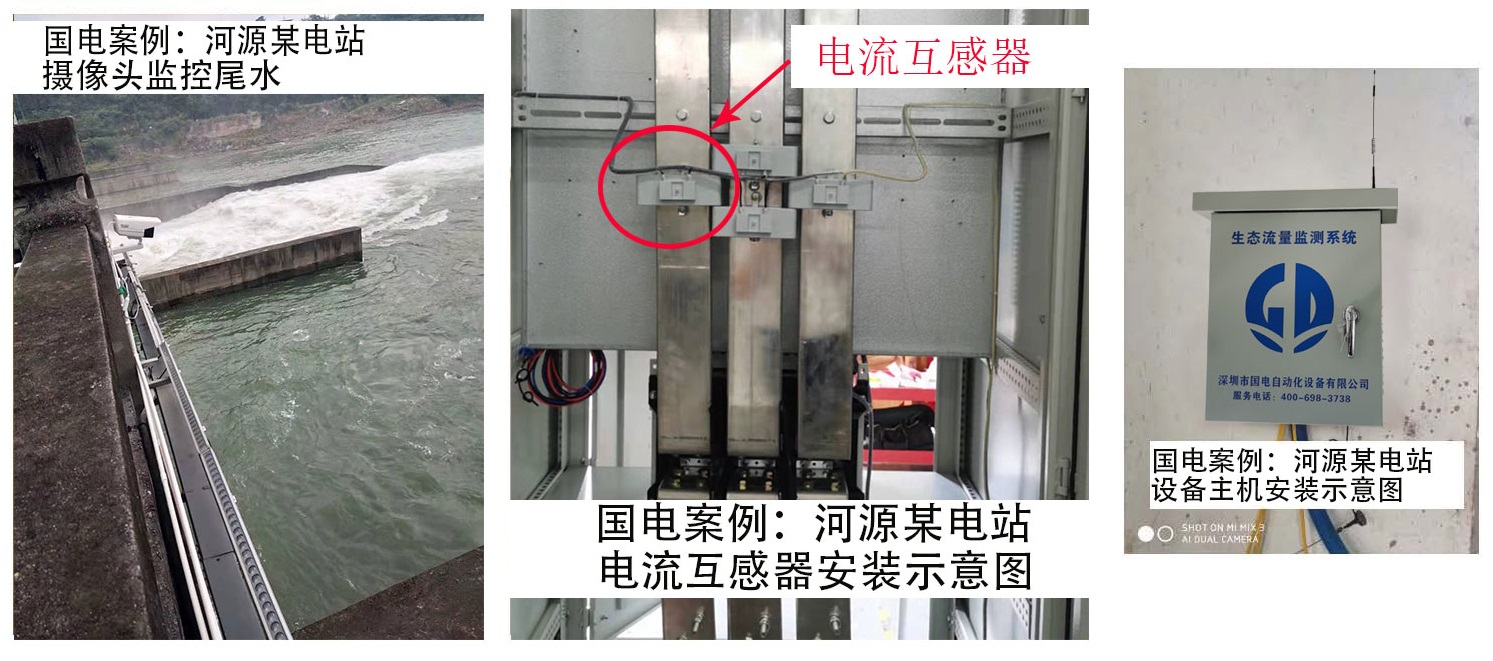

部分安装业绩图

【深圳国电公司简介】公司2011年重组成立，团队自2002年起一直从事电力系统自动化和水电站自动化产品的研发、生产及销售服务为一体的民营高新科技企业。经过长期不懈的努力本着，以客户为中心、品质第一、诚信为本、科技领先、合作共赢”的经营理念取得长足发展，并得到用户的认可。

我们一直潜心于水电站自动化及电力自动化产品应用技术的研发，在农村小水电电气自动化控制技术方面的试验、改进、比较筛选工作，不断探索适合旧电站电气自动控制的方案，总结出了一整套完全符合我国农村小水电站实际情况的电气自动化改造方案，十七年来在全国拥有水电站的地区装备深圳国电旭振核心控制器（配件）的电站已有5000余座、八年来装备深圳国电自动化系统终端的电站已有1000余座

【主营业务】深圳国电公司十多年铸造精品：水电站全自动智能发电控制屏、水电站无人值班少人值守自动化系统、微机液压调速器、智能励磁屏、水电站半自动控制屏、水电站IGBT直流调速器、水电站手电两用调速器、智慧水利及生态流量监控系统；水电站核心控制器业务：智能励磁控制器、综合保护器控制器、智能自动化综合控制器、智能准同期控制器。

我们的使命：使电能生产与传输更安全、更高效、更自动化。欢迎咨询：深圳国电旭振电气技术有限公司、深圳国电自动化设备有限公司，官方网站: http://www.szgdxt.com,13728801551，400-698-3738，0755-84613738
