一、概述、适用范围：
    在电力系统中，同步发电机和线路变压器的并列操作是经常进行的，为了保证安全快速地将同步发电机并入电网，必须使用准同期控制器。

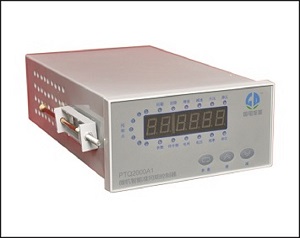

PTQ2000A1微机智能准同期控制器对被同期对象的电压、频率、相位、加速度、滑差速率的测量由软、硬件结合完成，有很高的测量精度和准确性。在发电机工作方式中可以对电压、频率采用模糊控制进行变参数调节。调压方式有两种，一种是脉宽调节适合于伺服电机控制的模拟电位器调节，另一种是计（次）数调节适合于数字控制。调频（速）控制采用模糊控制理论,有很宽的参数选择范围，既可适用于伺服阀控制的液压调速机和直流伺服电机控制的调速机，也可适用于普通交流电机控制的调速机。它以PIC单片机为核心，具有高集成度、高可靠性、硬件简单、性能完善等特点。
    PTQ2000A1微机智能准同期控制器有很高的同期精度及快捷的并网速度，并提供合闸闭锁功能。既可用于同步发电机的并列，也可以用于线路变压器的并列。主要应用于中小型发电厂的控制设备中。

二、主要特点

1、确保捕捉第一次并网时机、精确、快捷、可靠地无冲击并网；

2、自动变参数调频、调压，精确预测合闸相角；

3、可用于低压400V、高压100V、单台发电机、单条线路合闸并网；

4、可以按需求整定的同期参数有：允许压差、允许频差、待并侧TV二次实际额定电压、系统侧TV二次实际额定电压、过电压保护值、系统侧TV二次电压应转角、允许功角；

5、本装置具有电网掉线、发电机掉线、电网频率偏差>3Hz、发电机频率偏差>5Hz、电网电压异常、发电机过压多种故障检测功能：这些故障都不允许发同期合闸命令。

6、具有发电机电压、发电机频率、电网电压、电网频率、发电机与电网电压差、发电机与电网频率差、发电机与电网相位差数显功能。

7、可针对特殊发电机可即时修改参数适配；所有参数设有密码保护；

三、本装置具有多种故障检测功能：
（1）电网掉线（电网电压、频率显示为0，故障指示维持76秒）
（2）发电机掉线（发电机电压、频率显示为0，故障指示持续）
（3）电网频率偏差>3Hz（参看电网频率显示，故障指示持续）
（4）发电机频率偏差>5Hz（起车时除外, 参看显示，故障指示持续）
（5）电网电压异常（过、欠压,参看电网电压显示，故障指示持续，故障继电器动作）
发电机过压（参看发电机电压显示，故障指示持续，故障继电器动作）
这些故障都不允许发同期合闸命令。
四、技术指标

◆电源电压：AC110V～280V/50HZ DC:110V～280V
◆输入信号：
发电机（待并侧）标准电压：0V～100V+30V 0V～400V+120V
电网（系统侧）标准电压：0V～100V+30V 0V～400V+120V
◆电压测量精度：不低于±0.2％
◆频率测量精度：不低于±0.2％
◆功耗： 小于6W
◆工作环境
环境温度：-20℃～﹢50℃
相对湿度：不大于90%（40℃）
海拔4000米以下地区

五、产品质量保证与售后服务：  因发电站行业的特殊性，经本公司十余年的建设与积累，现在全国各地均有办事处、代理商、服务点共有106个，客户均可在各省会城市、水电站集中的二、三线城市了解及购买到产品，并可做到24-72小时到现场的售后服务。后续更多的网点正在建设中，敬请期待。★ 深圳国电旭振的所有成套控制屏质保一年、核心四大系列产品（综合控制器、励磁控制器、发电机保护、同期控制器）：质保期二年保修，智能型断路器：质保六年，终身维护。

深圳国电旭振专注研发生产水电站自动化设备十七年！十多年铸造精品：水电站全自动发电控制屏、水电站综合控制屏、水电站无人值班少人值守自动化系统、微机液压调速器、智能励磁屏、水电站半自动控制屏、水电站IGBT直流调速器、水电站手电两用调速器。

水电站四大系列核心产品：无人值守自动励磁控制器系列、微机准同期控制器系列、发电机综合保护测控装置系列、水电站综合控制器系列，使电能生产与传输更安全、更可控、更高效、更自动化。
