概述

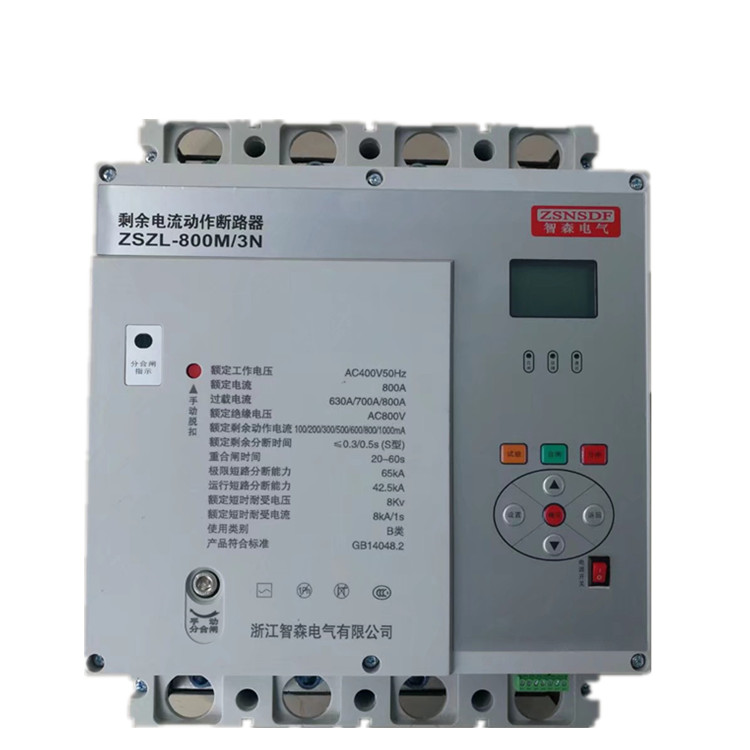

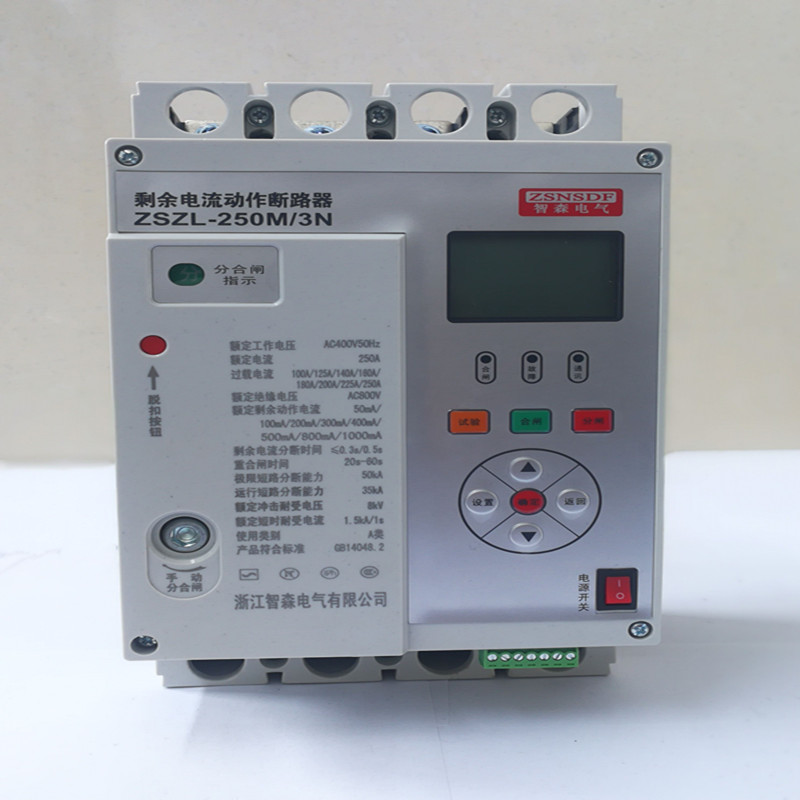

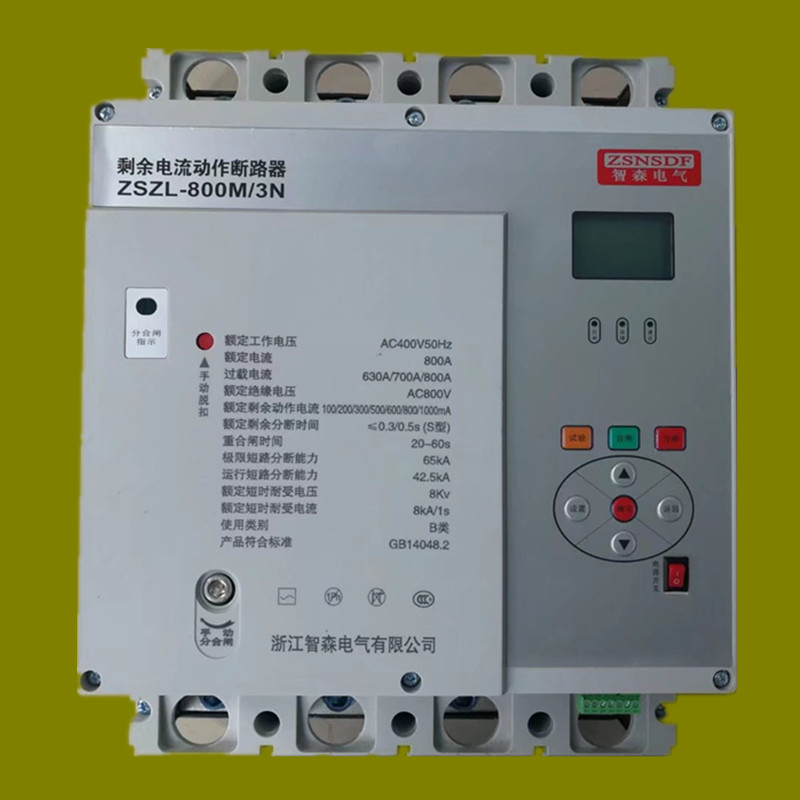

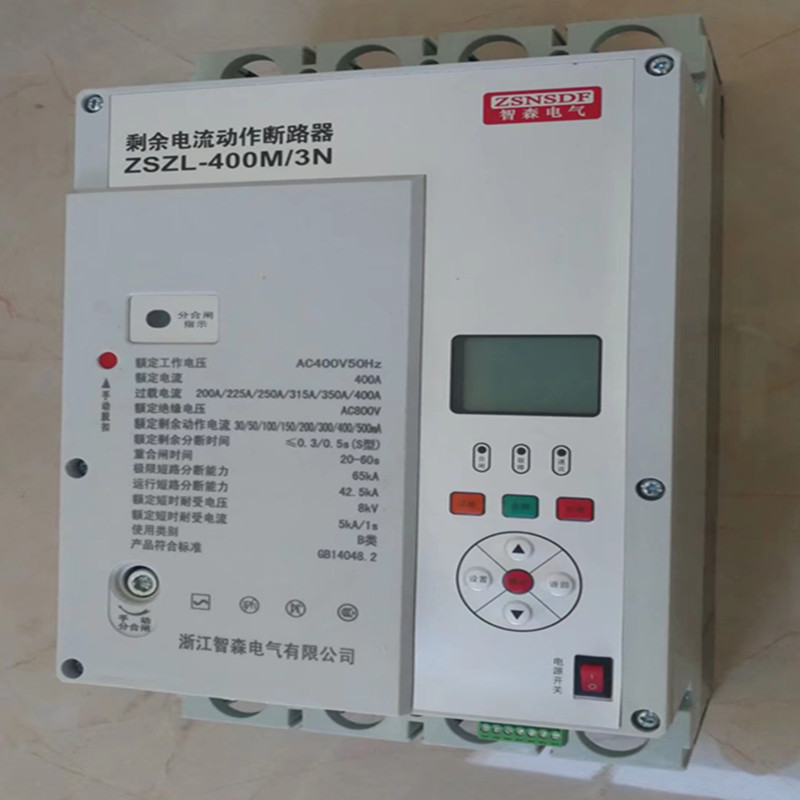

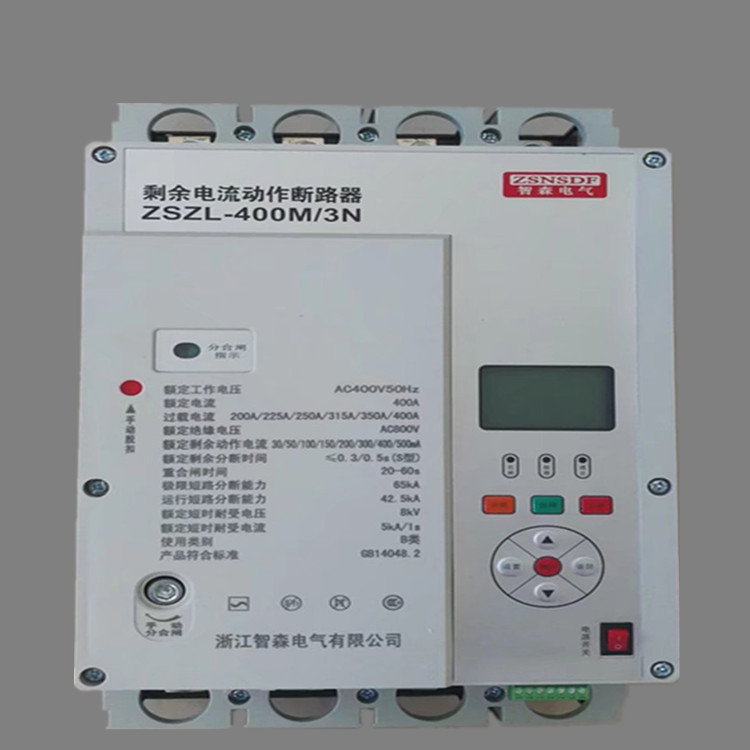

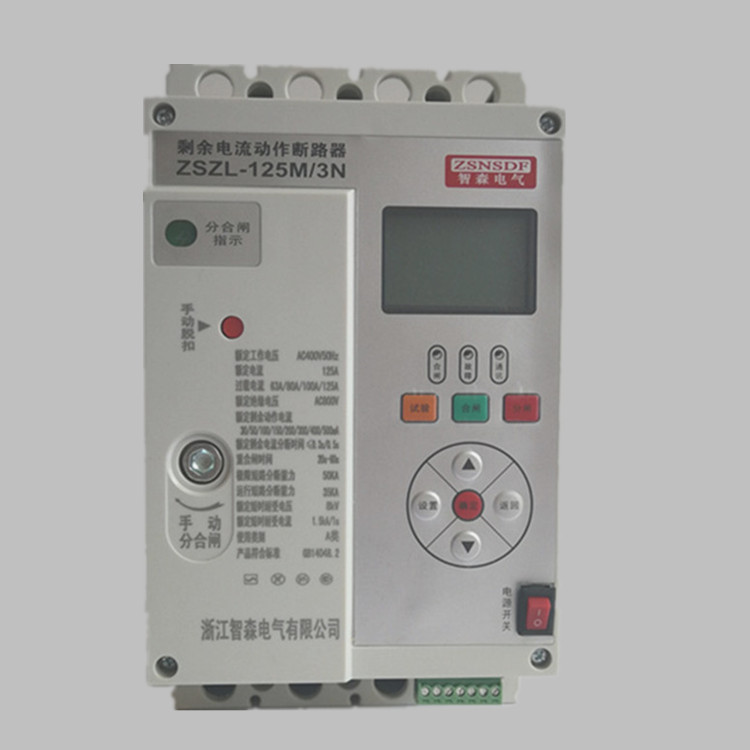

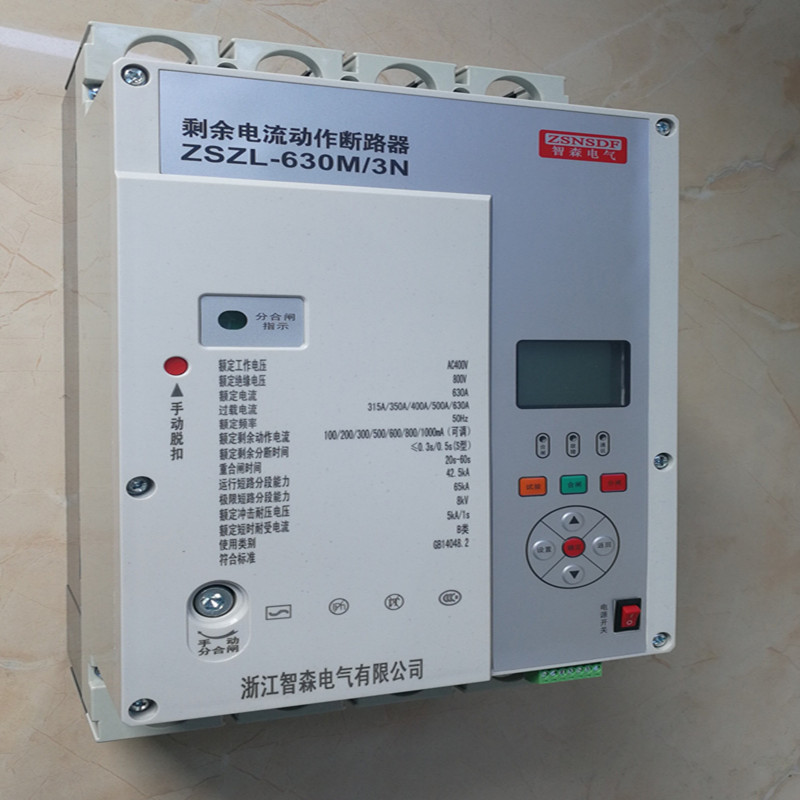

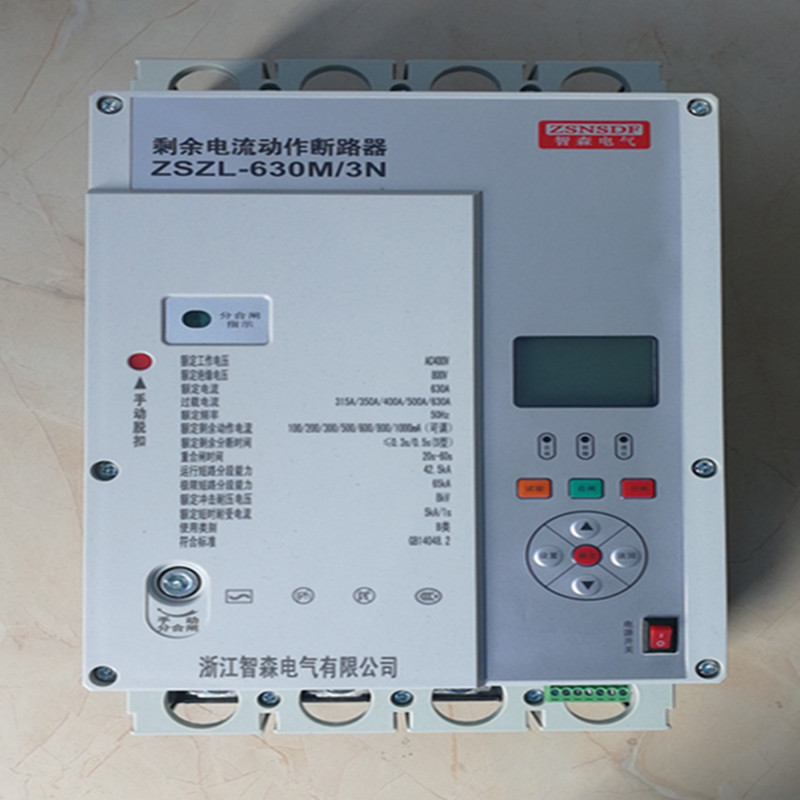

ZSNZSD智森牌ZSZL系列剩余电动作断路器（以下简称"自动重合闸"），是浙江智森电气有限公司为解决我国光伏并网状况而开发、研制的最新产品。漏电保护、有压合闸、失压分闸、定期自检、自动重合闸、过载及短路保护、负荷控制为一体，具有安装方便、结构合理等特点。

本产品适用于三相四线中性点直接接地的低压配电系统，用来对线路进行接地故障保护，防止由此而引起的设备事故或电气火灾，也可用于对人身触电危险提供间接接触保护。并广泛适用于工矿企业、光伏发电并网、配电变压器下侧的总体保护和线路分支保护。

本产品符合标准GB14048.2-2008，通过国家3C强制认证。

正常工作条件
1、环境温度：-40℃~+40℃
2、相对空气湿度：最湿月的月平均最低温度不超过25℃时，该月的月平均最大相对湿度不超过90%。并考虑到因温度变化发生在产品表面的凝露。
3、海拔高度不超过2000米。
4、污染等级 3级。
5、安装类别 Ⅲ。
6、安装场所的外磁场在任何方向不超过地磁场的5倍。

功能和特点

剩余电流：保护器输出线路出现剩余电流并达到设定档位时，在设定的时间内分闸动作。20—60S内自动重合闸一次，合闸5S内再次剩余电流动作，分闸自锁，待故障排除后需手动或按键合闸。

进线过压：保护器进线任一相电压超过设定档位时，0.5S内分闸保护，电压恢复正常，自动合闸。

进线欠压：保护器进线任一相电压低于设定档位时，5S内分闸保护，电压恢复正常，自动合闸。

进线缺相：保护器进线任一相电压低于50V时， 5S内分闸保护，无自动重合闸。

负载过流：以壳架等级电流执行负载过流分闸保护，无自动重合闸。

负载短路：以壳架等级电流执行负载短路分闸保护，无自动重合闸。

进线断零：进线侧零线断开后，三相电压不平衡到一定值，保护器分闸动作，恢复后，自动合闸。

手动分合：带手柄装置，可手动分合闸，检修时，确保保护器明显断开，并不受电动控制。

电动合闸：正常运行时，对可允许自动重合闸的线路故障分闸，能电动自动执行合闸。

分合信号：把保护器运行分合状态以无源一组转换触点的形式输出供需要场合。

外控分合：把保护器分合闸控制按键输出供需要场合，只能外接无源独立按键（钮）。

预付费表：与预付费电表控制端配合，实现欠费分闸，续费自动合闸。

实时数据：显示各种当前分合动作信息、实时三相电压值、三相负载电流值和剩余电流值。

运行参数：各保护动作值可分别多档设置，查询显示各当前执行参数。

历史记录：动作信息记录可追溯查询历史分合闸原因等信息。

故障自诊：保护器重点关键器件和机构采取了比较完善的自检功能，出现故障代码显示告警。

后备保护：当指令分闸没能执行成功时，自动启动后备分闸执行机构，不再执行自动合闸指令。

过流可调：可设定保护器壳架电流等级以下的过载保护动作电流值，分闸动作后，无自动重合闸。

显示界面：LED屏显示。

参数设定：按健开关设置方式。

自动跟踪：能根据线路实时漏电电流，自动设置漏电动作值，随时查询显示当前执行档位值。

漏电报警：在不允许漏电动作断电等场所，设定此档位，只显示剩余电流值，“漏电”灯闪，不执行漏电分闸。

过流可调：可设定保护器壳架电流等级以下的过载保护动作电流值，分闸动作后，无自动重合闸。

485通讯:：智能化数字化通讯接口。采用智能化微机处理技术和数字编程控制电路，用485接口与计算机无线连接及手机短信发送功能,来实现遥测、遥控、遥讯、数据传输等网络系统智能化管理。

技术参数和安装尺寸

额定电压：

AC400V 三相四线制(3+N) 额定频率 50Hz

额定辅助电源电压：

AC单相230V (进线端左侧N线端子与进线端1#端)

额定电流：

125A（32/40/50/63/80/100/125/）；

250A（100/125/160/200/225/250）；

400A（200/225/250/315/350/400）；

630A（250/315/350/400/500/630）；

800A (400/500/630/700/800)；

额定剩余动作电流 300、500、1000mA

突变 30、50、75、100、150mA

漏电自动跟踪值 300mA~1000mA

动作特性分类 AC型

额定分断时间 0.1、0.3、0.5、0.8S

额定重合闸时间20s~60s

延时型极限不驱动时间△t60ms（表示2I△n极限不驱动时间）

额定欠压动作值单相160V±5%

额定过压动作值单相280V±5%

额定短路分断能力20KA；25KA；35KA；50KA

外形和安装尺寸

壳架等级电流A	外形尺寸（mm）				安装尺寸(mm)
壳架等级电流A	A	B	C	D	a	b	安装孔Φ
100	126	208	120	80	60	188	4孔Φ4
200 / 250	145	242	142	105	72	200	4孔Φ4
400 / 630	206	360	190	126	102	324	4孔Φ6

额定短路分断能力

壳架等级电流（A）	额定电流(A)	额定短路分断能力Lcs=Lcu					飞弧距离 (mm)
壳架等级电流（A）	额定电流(A)	电流KA		电压V	COSΦ	试验程序	飞弧距离 (mm)
100	100	35		400	0.7	O-t-CO	≤50
250	250	35		400	0.5	O-t-CO	≤50
400	400	20	50	400	0.3	O-t-CO	≤100
630	630	25	50	400	0.3	O-t-CO	≤100

过电流保护特性

周围空气温度 +30℃±2℃	试验电流	脱扣时间	试验状态
	1.05In	2h内不脱扣	冷态开始
	1.30In	2h内脱扣	热态开始
	3In	可返回时间＞2S	冷态开始
任何合适温度	10In	＜0.2S	冷态开始

安装、接线

6.1 安装前，必须检查保护器是否处于分闸状态（图1-11分合指示标志于分闸位置），如果处在合闸状态必须用手动脱扣，使保护器分闸。

6.2 保护器应垂直安装（倾斜度应＜5度），用螺丝通过安装孔（图1-2）固定。

6.3用户应根据负荷电流的大小选择合适(载流量)的导线或铜排,导线接入保护器端子要使用专用的接线鼻或接线板进行连接。保护器的上端（N、1、3、5）为主电路的电源进线端，下端（n、2、4、6）负载侧出线端，电源中性线（即零线）必须接在“N”端子上，不接零线或辅助电源相线断开（或接触不良），保护器将不能正常工作。

6.4 外控信号接口（见表5）选配。1、2、3为分合状态无源继电器触点（250V/2A）输出;4、5外接分闸按钮；5、6外接合闸按钮；

远程信号接口

1	2	3	4	5	6
J常开	J中点	J常闭	分按键	分合共点	合按键

预付费电表：把4、6并联接至电表的外控端子的分断节点，5接电表的分合公共点（即有费分开，欠费闭合的这组触点），实现欠费保护器分闸，续费后自动合闸。

注意事项

4.1 用户要根据电网所处的工作现场的电源状况和负载电流大小，选择合符实际电流规格的保护器。

4.2 远程控制“分闸、合闸”端子严禁外接电源，只能接入“分”或“合”无源按钮通合信号。所有的远程控制和信号传输连接线应尽量采用屏蔽电缆线以增强抗干扰能力。

4.3 保护器出线端的零线不能重复接地，被保护线路不能与其他线路混用。

4.4 与保护器端子相连接的接线鼻必须采用紫铜材料，严禁采用铝导线直接接入进、出线端子。

4.5 用户在选型时，注意上、下级保护器的保护动作参数的级差。

4.6 当实地安装点的短路电流小于保护器额定电流10倍时，必须在漏电保护器的前端加装合适规格的熔断器对线路进行保护。

4.7本保护器内部虽已经设计有抗雷击措施，但对于雷电频繁、冲击电压过高的雷电高发地区，建议在漏电保护器前端线路加装避雷器保护。

4.8在低压成套配电柜（箱）设计接线时，使用的二次电路辅助电器（如按钮、信号灯、中间继电器等）电源相线不能跨接在保护器进线端与出线端之间，否则保护器判断为漏电故障。

4.9 保护器在使用中，应按规定每月按试验按钮一次，检查保护器能否正常工作，并做好记录。

4.10禁止擅自打开保护器，本公司严格执行国家相关产品售后服务规定。

4.11本保护器必须由合格专业人员操作使用。
