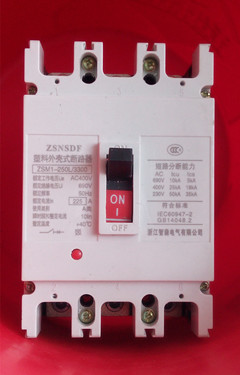

CM1塑壳断路器，塑料外壳式断路器
- 价 格：
面议 /
台
- 供 应 地：浙江省温州市
- 发布公司：浙江智森电气有限公司
- 产品型号：CM1-250L/3300
- 品 牌：ZSNSDF智森
- 发布日期：2015/6/14 22:36:16
- 联系人QQ：1873821210
详细说明
一、适用范围
ZSM1系列塑料外壳式断路器（CM1塑壳断路器），是采用国际先进设计、制造技术研制、开发的新型断路器。其额定绝缘电压为690V，适用于交流50Hz，额定工作电压400V及以下，额定工作电流800A及以下的电路中作不频繁转换及电动机不频繁起动之用，断路器具有过载、短路和欠压保护装置，能保护线路和电源设备不受损坏。
CM1塑壳断路器按其额定极限短路分断能力（lcu）的高低分为：C型（经济型）、L型（标准型）、M型（较高分断型）、H型（高分断型）四类。CM1塑壳断路器具有体积小、分断高、飞狐短、抗震动等特点，是陆地及船舶使用的理想产品。
本塑壳断路器可垂直安装（即竖装）、亦可水平安装（即横装）。
该产品符合IEC60947-2和GB14048.2标准要求。
提示：
1.手柄直接操作无代号，转动操作以Z表示，电动操作以P表示；
2.仅用做隔离的无脱扣器的断路器以000表示；
3.保护电动机用断路器以2表示，配电用无代号；
4.四极断路器中性极（N极）结构代号；
A型：N极不安装过电流脱扣元件，且N极始终接通不与其它三极一起合分；
B型：N极不安装过电流脱扣元件，且N极与其它三极一起合分；
C型：N极安装过电流脱扣元件，且N极与其它三极一起合分；
D型：N极安装过电流脱扣元件，且N极始终接通不与其它三极一起合分；
二、适用工作环境
■ 海拔高度两千米及以下
■ 周围介质温度不高于正四十摄氏度（对于船用产品为正四十五摄氏度），不低于负五摄氏度。
■ 能耐受潮湿空气的影响；
■ 能耐受盐雾、油污的影响；
■ 能耐受霉菌的影响；
■ 能耐受核辐照的影响；
■ 最大倾斜度为二十二点五度；
■ 在受到船舶正常震动时能可靠的正常工作；
■ 在受到地震情况下（4g）能可靠工作；
■ 在无爆炸危险的介质中，且介质无足以腐蚀金属和破坏绝缘的气体与导电尘埃的地方能可靠工作；
■ 在没有雨雪侵蚀的地方能可靠工作；
四、主要参数及技术性能
|
壳架等级额定电流lnm(A)
|
100
|
|
型号
|
ZSM1-100C
|
ZSM1-100L
|
ZSM1-100M
|
ZSM1-100H
|
|
额定电流ln(A)
|
16、20、25、32、40、50、63、80、100
|
|
极数
|
3
|
3
|
4
|
3
|
|
额定绝缘电压Ui
|
AC800V
|
|
额定工作电压Ue
|
AC400V / AC690V
|
|
额定频率
|
50Hz
|
|
飞弧距离
|
≤50mm
|
|
额定极限短路分断能力lcu（kA）
|
25
|
35
|
50
|
85
|
|
额定运行短路分断能力lcs（kA）
|
18
|
22
|
35
|
50
|
|
操作性能（次）
|
电寿命
|
1500
|
|
机械寿命
|
8500
|
|
附件（可任选）
|
分励脱扣器
|
●
|
●
|
●
|
●
|
|
欠电压脱扣器
|
●
|
●
|
●
|
●
|
|
辅助触头
|
●
|
●
|
●
|
●
|
|
报警触头
|
●
|
●
|
●
|
●
|
|
电动操作机构
|
●
|
●
|
●
|
●
|
|
转动手柄操作机构
|
●
|
●
|
●
|
●
|
|
外形尺寸
|
A
|
92
|
92
|
122
|
92
|
|
B
|
150
|
|
C
|
86
|
104
|
|
D
|
68
|
86
|
|
安装尺寸
|
a
|
30
|
30
|
60
|
30
|
|
b
|
129
|
|
φd
|
5
|
|
壳架等级额定电流lnm(A)
|
225
|
|
型号
|
ZSM1-225C
|
ZSM1-225L
|
ZSM1-225M
|
ZSM1-225H
|
|
额定电流ln(A)
|
100、125、140、160、180、200、225
|
|
极数
|
3
|
3
|
4
|
3
|
|
额定绝缘电压Ui
|
AC800V
|
|
额定工作电压Ue
|
AC400V / AC690V
|
|
额定频率
|
50Hz
|
|
飞弧距离
|
≤50mm
|
|
额定极限短路分断能力lcu（kA）
|
25
|
35
|
50
|
85
|
|
额定运行短路分断能力lcs（kA）
|
18
|
22
|
35
|
50
|
|
操作性能（次）
|
电寿命
|
1500
|
|
机械寿命
|
8500
|
|
附件（可任选）
|
分励脱扣器
|
●
|
●
|
●
|
●
|
|
欠电压脱扣器
|
●
|
●
|
●
|
●
|
|
辅助触头
|
●
|
●
|
●
|
●
|
|
报警触头
|
●
|
●
|
●
|
●
|
|
电动操作机构
|
●
|
●
|
●
|
●
|
|
转动手柄操作机构
|
●
|
●
|
●
|
●
|
|
外形尺寸
|
A
|
107
|
107
|
142
|
107
|
|
B
|
165
|
|
C
|
110
|
127
|
|
D
|
86
|
103
|
|
安装尺寸
|
a
|
35
|
35
|
70
|
35
|
|
b
|
126
|
|
φd
|
5
|
|
壳架等级额定电流lnm(A)
|
400
|
|
型号
|
ZSM1-400C
|
ZSM1-400L
|
ZSM1-400M
|
ZSM1-400H
|
|
额定电流ln(A)
|
200、250、315、350、400
|
|
极数
|
3
|
3
|
4
|
3
|
|
额定绝缘电压Ui
|
AC800V
|
|
额定工作电压Ue
|
AC400V / AC690V
|
|
额定频率
|
50Hz
|
|
飞弧距离
|
≤100mm
|
|
额定极限短路分断能力lcu（kA）
|
35
|
50
|
65
|
100
|
|
额定运行短路分断能力lcs（kA）
|
25
|
35
|
42
|
65
|
|
操作性能（次）
|
电寿命
|
1000
|
|
机械寿命
|
4000
|
|
附件（可任选）
|
分励脱扣器
|
●
|
●
|
●
|
●
|
|
欠电压脱扣器
|
●
|
●
|
●
|
●
|
|
辅助触头
|
●
|
●
|
●
|
●
|
|
报警触头
|
●
|
●
|
●
|
●
|
|
电动操作机构
|
●
|
●
|
●
|
●
|
|
转动手柄操作机构
|
●
|
●
|
●
|
●
|
|
外形尺寸
|
A
|
150
|
150
|
198
|
150
|
|
B
|
150
|
|
C
|
155
|
146.5
|
|
D
|
105
|
106.5
|
|
安装尺寸
|
a
|
44
|
44
|
94
|
44
|
|
b
|
194
|
|
φd
|
7
|
|
壳架等级额定电流lnm(A)
|
630
|
|
型号
|
ZSM1-630C
|
ZSM1-630L
|
ZSM1-630M
|
ZSM1-630H
|
|
额定电流ln(A)
|
250、315、350、400、500、630
|
|
极数
|
3
|
3
|
4
|
3
|
|
额定绝缘电压Ui
|
AC800V
|
|
额定工作电压Ue
|
AC400V / AC690V
|
|
额定频率
|
50Hz
|
|
飞弧距离
|
≤50mm
|
|
额定极限短路分断能力lcu（kA）
|
35
|
50
|
65
|
100
|
|
额定运行短路分断能力lcs（kA）
|
25
|
35
|
42
|
65
|
|
操作性能（次）
|
电寿命
|
1000
|
|
机械寿命
|
4000
|
|
附件（可任选）
|
分励脱扣器
|
●
|
●
|
●
|
●
|
|
欠电压脱扣器
|
●
|
●
|
●
|
●
|
|
辅助触头
|
●
|
●
|
●
|
●
|
|
报警触头
|
●
|
●
|
●
|
●
|
|
电动操作机构
|
●
|
●
|
●
|
●
|
|
转动手柄操作机构
|
●
|
●
|
●
|
●
|
|
外形尺寸
|
A
|
182
|
182
|
240
|
182
|
210
|
|
B
|
270
|
280
|
|
C
|
160
|
155
|
|
D
|
110
|
115.5
|
|
安装尺寸
|
a
|
58
|
58
|
116
|
58
|
70
|
|
b
|
200
|
243
|
|
φd
|
7
|
|
壳架等级额定电流lnm(A)
|
800
|
|
型号
|
ZSM1-800M
|
ZSM1-800H
|
|
额定电流ln(A)
|
630、700、800
|
|
极数
|
33
|
3
|
|
额定绝缘电压Ui
|
AC800V
|
|
额定工作电压Ue
|
AC400V / AC690V
|
|
额定频率
|
50Hz
|
|
飞弧距离
|
＜100mm
|
|
额定极限短路分断能力lcu（kA）
|
75
|
100
|
|
额定运行短路分断能力lcs（kA）
|
50
|
65
|
|
操作性能（次）
|
电寿命
|
1000
|
|
机械寿命
|
2500
|
|
附件（可任选）
|
分励脱扣器
|
●
|
●
|
|
欠电压脱扣器
|
●
|
●
|
|
辅助触头
|
●
|
●
|
|
报警触头
|
●
|
●
|
|
电动操作机构
|
●
|
●
|
|
转动手柄操作机构
|
●
|
●
|
|
外形尺寸
|
A
|
275
|
275
|
|
B
|
210
|
210
|
|
C
|
107
|
107
|
|
D
|
|
|
|
安装尺寸
|
a
|
|
|
|
b
|
|
|
|
φd
|
|
