订货数据

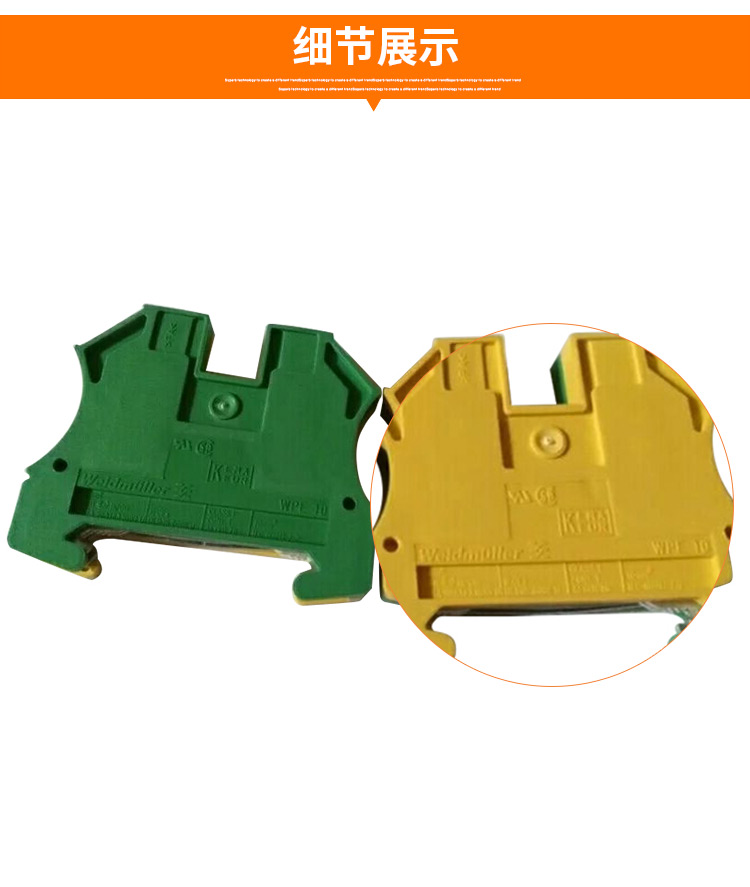

类型 WPE 10
订货号 1010300000
版本接地型接线端子, 螺钉联接, 10 mm2, 1200 A (10 mm2), 绿/黄
GTIN (EAN) 4008190031251
最小包装数 50 pc(s).

尺寸及重量
宽度 9.9 mm
宽度 (英寸) 0.39 inch
高度 56 mm
高度 (英寸) 2.205 inch
深 46.5 mm
深度 (英寸) 1.831 inch
深度（含 DIN 导轨） 47 mm
净重 30.78 g

温度
最小持续工作温度 -50 °C
最大持续工作温度 120 °C

额定数据IECEx/ATEX
ATEX 证书号 KEMA98ATEX1683U
IECEX 证书号 IECEXULD14.0005U
导线最大压接面积(ATEX) 10 mm2
导线最大压接面积 (IECEX) 10 mm2
工作温度范围应用温度范围请参考EG检验合格证书/IECEx-一致性证书

PE 额定数据
额定短时电流 1200 A (10 mm2)
PE 端子的中心螺钉 M 3
安装螺钉的拧紧扭矩范围 0.5...1.0 Nm
PEN功能无

其它技术参数
安装指导旋紧的
安装方式旋紧的
开放端关闭的
止动装置可拧紧
相同端子的数量 1
防爆版是

可压接导线 (额定联接)
剥线长度 12 mm
单股硬导线的最大压接面积 16 mm2
压接螺钉 M 4
多股导线的最大压接面积 16 mm2
多股导线的最小压接面积 1.5 mm2
最大压接面积 16 mm2
最大压接面积软导线 16 mm2
最大压接面积软导线带塑料套的管状端头(DIN 46228/4)，额定联接 16 mm2
最大压接面积软导线管状端头预绝缘管状端头(DIN 46228/1) 额定联接 16 mm2
最大拧紧力矩 1.9 Nm
最小压接面积 1.31 mm2
最小压接面积软导线管状端头(DIN 46228/1)，额定联接 1.5 mm2
最小压接面积软导线 1.5 mm2
最小压接面积软导线带塑料套的管状端头 (DIN 46228/4) 额定联接 1.5 mm2
最小拧紧力矩 1.2 Nm
测量规按照 60 947-1 标准 B6
硬导线额定联接的最小压接面积 1.5 mm2
联接点数量 2
联接类型螺钉联接
螺丝刀口尺寸 1.0 x 5.5 mm
连接方向水平进线

大小
静差 TS 35 32 mm

材料参数
材料 Wemid
颜色绿/黄
阻燃等级符合 UL 94 V-0

系统特征值
类型螺钉连接, 带 PE 连接, 封闭式
必须的端板无
电位数量 1
层数 1
每层压接点数 2
每层电位点数量 1
层，内部桥接无
PE联接是
安装导轨 TS 35
N功能无
PE 功能是
PEN功能无

额定数据
额定横截面 10 mm2
相邻端子的额定电压 1,000 V
标准 IEC 60947-7-2
体积电阻率符合 IEC 60947-7-x 标准 0.56 mΩ
相邻端子的额定浪涌电压 8 kV
污染等级 3

额定数据（CSA）
CSA 认证号 200039-1888378
导线最大压接面积(CSA) 6 AWG
最小导线横截面积（CSA ） 16 AWG

额定数据（UL）
UR 证书号 E60693
最大导线尺寸工厂接线 (UR) 6 AWG
最大导线尺寸现场接线 (UR) 6 AWG
最小导线尺寸工厂接线 (UR) 16 AWG
最小导线尺寸现场接线 (UR) 16 AWG

接地端子
