订货数据

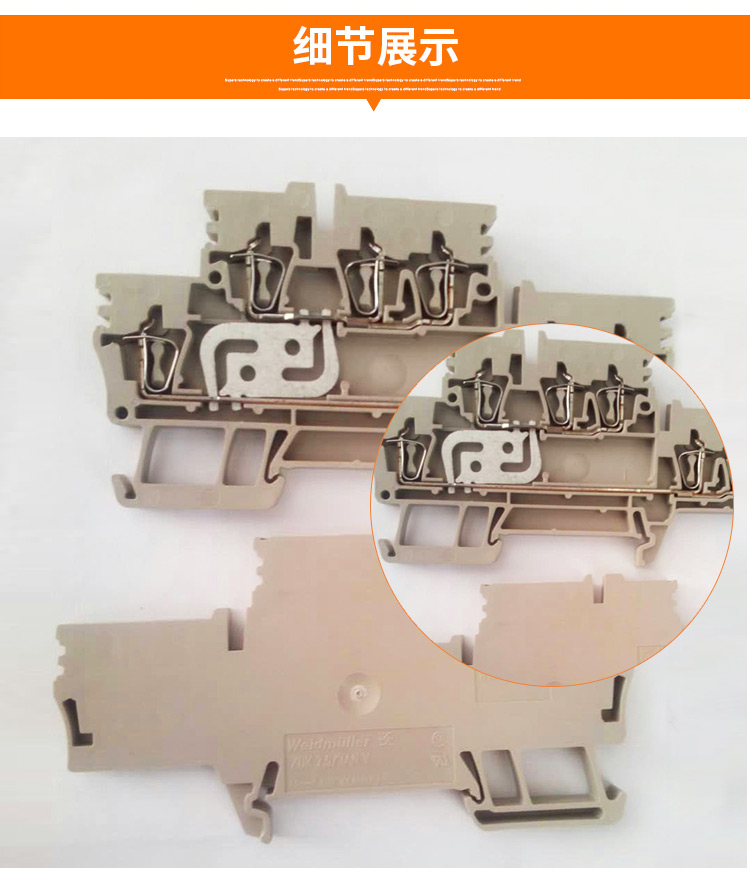

类型 ZDK 2.5/3AN
订货号 1924510000
版本双层端子, 弹片联接, 2.5 mm2, 800 V, 24 A, 深褐
GTIN (EAN) 4032248563944
最小包装数 50 pc(s).

尺寸及重量
宽度 5.1 mm
宽度 (英寸) 0.201 inch
高度 93 mm
高度 (英寸) 3.661 inch
深 50.5 mm
深度 (英寸) 1.988 inch
深度（含 DIN 导轨） 51.5 mm
净重 15.24 g

温度
最小持续工作温度 -50 °C
最大持续工作温度 120 °C

额定数据IECEx/ATEX
ATEX 证书号 KEMA06ATEX0271U
IECEX 证书号 IECEXKEM06.0048U
最大电压（欧洲防爆标准ATEX） 550 V
电流 (ATEX) 21 A
导线最大压接面积(ATEX) 2.5 mm2
最大电压（国际电工委员会IECEX） 550 V
电流 (IECEX) 21 A
导线最大压接面积 (IECEX) 2.5 mm2
横联件电压 CrossConnectionGuide.pdf
工作温度范围 For operating temperature range see EC Design Test Certificate / IEC Ex-Certificate of Conformity
Ex 2014/34/EU 标签 II 2 G D

其它技术参数
安装方式直接卡在导轨上
开放端右方
防爆版是

可压接导线 (额定联接)
剥线长度 10 mm
单股硬导线的最大压接面积 4 mm2
多股导线的最大压接面积 2.5 mm2
多股导线的最小压接面积 0.5 mm2
导线最大压接面积 AWG AWG 12
导线最小压接面积 AWG AWG 30
最大压接面积 4 mm2
最大压接面积软导线 2.5 mm2
最大压接面积软导线带塑料套的管状端头(DIN 46228/4)，额定联接 2.5 mm2
最大压接面积软导线管状端头预绝缘管状端头(DIN 46228/1) 额定联接 2.5 mm2
最小压接面积 0.05 mm2
最小压接面积软导线管状端头(DIN 46228/1)，额定联接 0.5 mm2
最小压接面积软导线 0.5 mm2
最小压接面积软导线带塑料套的管状端头 (DIN 46228/4) 额定联接 0.5 mm2
测量规按照 60 947-1 标准 A2
硬导线额定联接的最小压接面积 0.5 mm2
联接点数量 6
联接类型弹片联接
螺丝刀口尺寸 0.6 x 3.5 mm

材料参数
材料 Wemid
颜色深褐
阻燃等级符合 UL 94 V-0

系统特征值
类型弹片连接, 用于插入式横联件, 单侧开放
必须的端板是
层数 2
每层压接点数 3
层，内部桥接无
PE联接无
安装导轨 TS 35

额定数据
额定横截面 2.5 mm2
额定电压 800 V
额定电流 24 A
最大电流 24 A
标准 IEC 60947-7-1
体积电阻率符合 IEC 60947-7-x 标准 2.66 mΩ
额定浪涌电压 8 kV
污染等级 3

额定数据（CSA）
CSA 认证号 200039-1842498
导线最大压接面积(CSA) 12 AWG
最小导线横截面积（CSA ） 30 AWG
电压大小 B（CSA） 300 V
电压大小 C (CSA) 300 V
电流大小 B (CSA) 24 A
电流大小 C (CSA) 24 A

额定数据（UL）
cURus 证书号 E60693
最大导线尺寸工厂接线 (cURus) 12 AWG
最大导线尺寸现场接线 (cURus) 12 AWG
最小导线尺寸工厂接线 (cURus) 30 AWG
最小导线尺寸现场接线 (cURus) 30 AWG
电压大小 B （cURus） 300 V
电压大小 C （cURus） 300 V
电流大小 B （cURus） 20 A
电流大小 C （cURus） 20 A
