订货数据

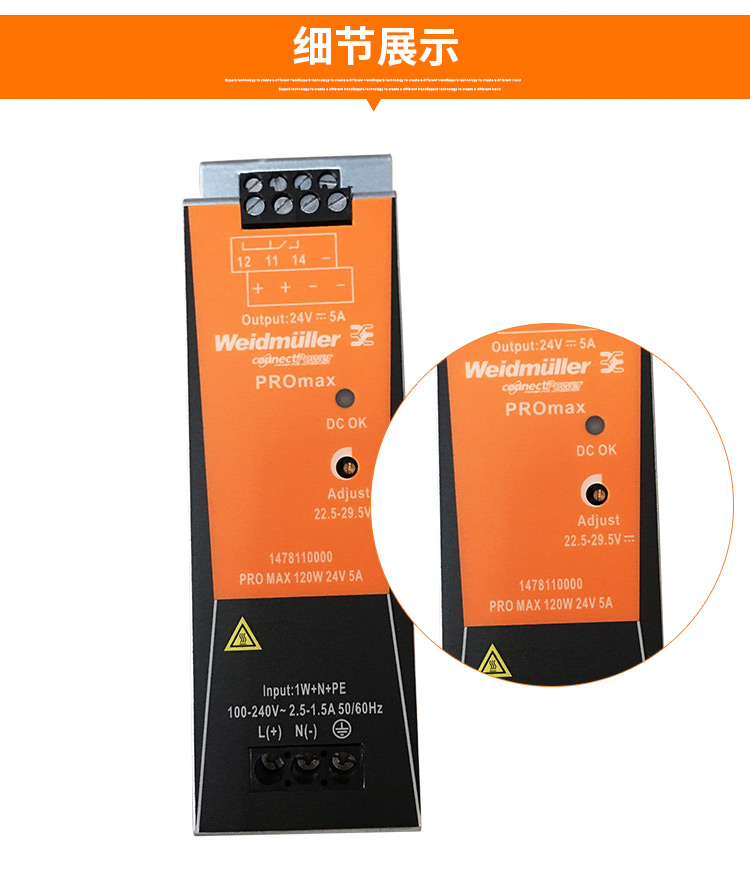

类型 PRO MAX 120W 24V 5A
订货号 1478110000
版本 电源, 开关电源模块, 24 V
GTIN (EAN) 4050118285956
最小包装数 1 pc(s).
尺寸及重量
宽度 40 mm
宽度 (英寸) 1.575 inch
高度 130 mm
高度 (英寸) 5.118 inch
深 125 mm
深度 (英寸) 4.921 inch
净重 859 g
温度
操作温度下的湿度 5...95 %, 无凝结
工作温度 -25 °C...70 °C
存储温度 -40 °C...85 °C
输入
AC 输入电压范围 85…277 V AC
交流电流损耗 1A @ 230 VAC / 2,5A @ 115 VAC
建议后备熔丝 6 A, Char. B, 断路器, 6 A, char. C 断路器
待机功耗, 最大值 1 W
接线方式 螺钉联接
浪涌电流 最大值15 A
直流电流损耗 1,5A @ 370 VDC / 2,5A @ 120 VDC
输入熔断器（内置） 是
输入电压范围 直流 80...370 V DC
频率范围 交流 45…65 Hz
额定输入电压 100...240 V AC (宽范围输入)
输出
反向电压保护 是
可拼接 是，最大值5
持续输出电流 @ U额定 6.0 A @ 45 °C, 3,75 A @ 70 °C
接线方式 螺钉联接
残余波纹, 切换峰值电流 < 50 mVss @ UNenn, Full Load
电量优化 @ U额定 6 A (1 min), 7.5 A (4s)
脉冲电流容量 @ U额定 15 A (2ms)
输出功率 120 W
输出电压 24 V
输出电压 22.5...29.5 V (可使用电位计调节)
额定输出电压 24 V DC ± 1 %
额定输出电流 5 A @ 60 °C
通用参数
MTBF >500.000h (25°C, IEC 61709)
功率因数（约） > 0.90 @ 230 V AC
功率损耗, 空载 1.2 W
功率损耗, 额定负载 14.8 W
启动 ≥ -40 °C
外壳规格 金属，耐腐蚀
安装位置、安装提示 TS35安装导轨的水平方向 顶部 50 mm 间隙 & 底部用于空气循环 可以并排安装，不留间隙。
工作温度 -25 °C...70 °C
操作显示 红色/绿色 LED 及继电器 (≥21.6 V DC时 LED 为绿色, 继电器吸合/ ≤20.6 时 LED 为红色, 继电器释放)
效率 89%
断电保持时间 @ I额定 最小值20 ms
最大接地泄漏电流 3.5 mA
电流限值 > 120 % I额定
短路保护 是
系列切换能力 是
负载反向电压保护 30…35 V DC
过压等级 III
防护等级 IP20
降额 > 60°C / 75% @ 70°C
EMC / 冲击/振动
抗振动稳定性 IEC 60068-2-6 2.3 g
抗干扰检查方式 EN 55024, EN 55022, IEC61000-3-2,-3, IEC61000-4-2,-3,-4,-5,-6,-8,-11
抗冲击稳定性 IEC 60068-2-27 所有方向力値30g
绝缘参数
操作温度下的湿度 5...95 %, 无凝结
污染等级 2
绝缘电压 输入对地 3.5 kV
绝缘电压 输出对地 0.5 kV
输入/输出绝缘电压 4 kV
过压等级 III
防护等级 I，带 PE 连接
电气安全
低压保护 SELV符合EN60950, PELV 符合EN60204, IEC61204
用于开关电源设备的安全变压器 IEC61558-2-16
用于电子设备 符合 EN50178 / VDE0160
电气机械设备 根据EN60204
防止电击的安全隔离/保护 VDE0100-410 /符合DIN57100-410
防触电保护 符合VDE0106-101
连接信息（输出）
拧紧扭力， 最大【输出】 0.6 Nm
拧紧扭力， 最小【输出】 0.5 Nm
接线方式 螺钉联接
最大压接面积，AWG/kcmil 12
最大压接面积，硬导线 6 mm2
最大压接面积，软导线 4 mm2
最小压接面积 AWG/kcmil 26
最小压接面积 硬导线 0.5 mm2
最小压接面积 软导线 0.5 mm2
端子接线回路数量 8 (++,---,11,13,14)
螺丝刀刀头 0.6 x 3.5
连接数据(输入)
接线方式 螺钉联接
最大压接面积，AWG/kcmil 10
最大压接面积，硬导线 6 mm2
最大压接面积，软导线 4 mm2
最大拧紧扭矩 0.6 Nm
最小压接面积 AWG/kcmil 26
最小压接面积 硬导线 0.18 mm2
最小压接面积 软导线 0.22 mm2
最小拧紧扭矩 0.5 Nm
直杆螺丝刀口尺寸 0.8 x 4.0, PZ 1
端子接线回路数量 3 用于 L/N/PE
信号通信
操作显示 红色/绿色 LED 及继电器 (≥21.6 V DC时 LED 为绿色, 继电器吸合/ ≤20.6 时 LED 为红色, 继电器释放)
浮动触点 是
触点负载（常开触点） max. 30 V DC / 1 A
