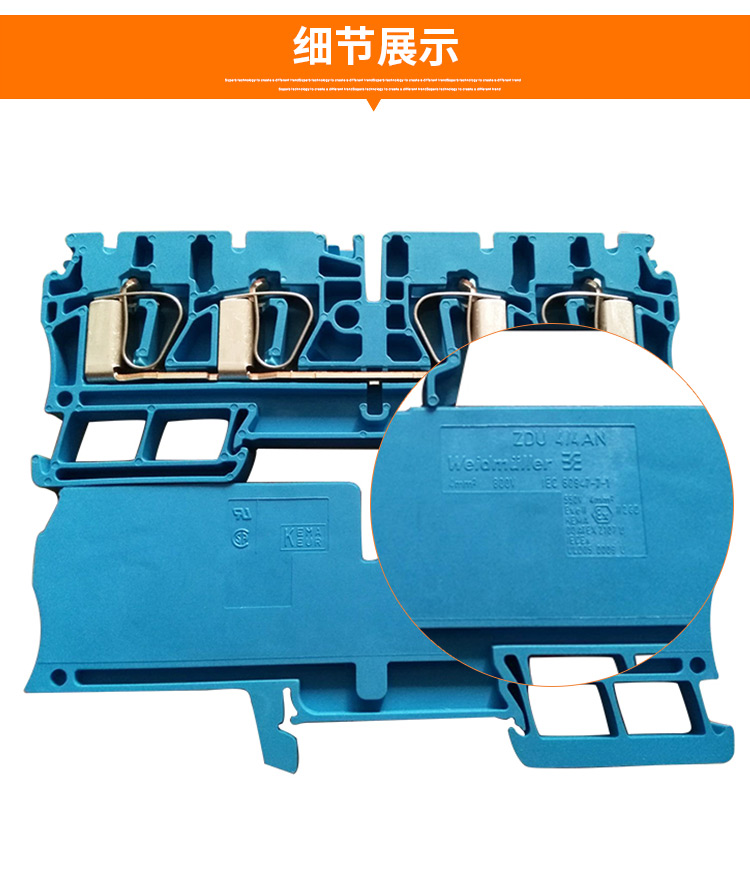

蓝色直通型接线端子_ZDU 4/4AN BL_厦门贝琳达机电设备有限公司

订货数据
类型 ZDU 4/4AN BL
订货号 7904300000
版本直通型接线端子, 弹片联接, 4 mm2, 800 V, 32 A, 蓝色
GTIN (EAN) 4032248422210
最小包装数 50 pc(s).

尺寸及重量
宽度 6.1 mm
宽度 (英寸) 0.24 inch
高度 104.5 mm
高度 (英寸) 4.114 inch
深 43 mm
深度 (英寸) 1.693 inch
深度（含 DIN 导轨） 43.5 mm
净重 21.88 g

温度
最小持续工作温度 -50 °C
最大持续工作温度 120 °C

额定数据IECEx/ATEX
ATEX 证书号 KEMA00ATEX2107U
IECEX 证书号 IECEXULD05.0009U
最大电压（欧洲防爆标准ATEX） 550 V
电流 (ATEX) 28 A
导线最大压接面积(ATEX) 4 mm2
最大电压（国际电工委员会IECEX） 550 V
电流 (IECEX) 28 A
导线最大压接面积 (IECEX) 4 mm2
横联件电压 CrossConnectionGuide.pdf
工作温度范围应用温度范围请参考EG检验合格证书/IECEx-一致性证书
EN 60079-7 标识 Ex e II
Ex 2014/34/EU 标签 II 2 G D

其它技术参数
安装方式直接卡在导轨上
开放端右方
相同端子的数量 1
防爆版是

可压接导线 (额定联接)
剥线长度 12 mm
单股硬导线的最大压接面积 6 mm2
双线管状端头最大导线横截面 1.5 mm2
双线管状端头最小导线横截面 0.5 mm2
多股导线的最大压接面积 6 mm2
多股导线的最小压接面积 0.5 mm2
导线最大压接面积 AWG AWG 10
导线最小压接面积 AWG AWG 26
最大压接面积 6 mm2
最大压接面积软导线 6 mm2
最大压接面积软导线带塑料套的管状端头(DIN 46228/4)，额定联接 4 mm2
最大压接面积软导线管状端头预绝缘管状端头(DIN 46228/1) 额定联接 4 mm2
最小压接面积 0.13 mm2
最小压接面积软导线管状端头(DIN 46228/1)，额定联接 0.5 mm2
最小压接面积软导线 0.5 mm2
最小压接面积软导线带塑料套的管状端头 (DIN 46228/4) 额定联接 0.5 mm2
测量规按照 60 947-1 标准 A4
硬导线额定联接的最小压接面积 0.5 mm2
联接点数量 4
联接类型弹片联接
螺丝刀口尺寸 0.6 x 3.5 mm
连接方向上方

材料参数
材料 Wemid
颜色蓝色
阻燃等级符合 UL 94 V-0

系统特征值
类型弹片连接, 用于插入式横联件, 单侧开放
必须的端板是
层数 1
每层压接点数 4
每层电位点数量 1
层，内部桥接无
PE联接无
安装导轨 TS 35

额定数据
额定横截面 4 mm2
额定电压 800 V
额定电流 32 A
最大电流 41 A
标准 IEC 60947-7-1
体积电阻率符合 IEC 60947-7-x 标准 1 mΩ
额定浪涌电压 8 kV
污染等级 3

额定数据（CSA）
CSA 认证号 200039-1152892
导线最大压接面积(CSA) 10 AWG
最小导线横截面积（CSA ） 26 AWG
电压大小 B（CSA） 600 V
电压大小 C (CSA) 600 V
电压大小 D（CSA） 600 V
电流大小 B (CSA) 35 A
电流大小 C (CSA) 35 A
电流大小 D (CSA) 5 A

额定数据（UL）
UR 证书号 E60693
最大导线尺寸工厂接线 (UR) 10 AWG
最大导线尺寸现场接线 (UR) 10 AWG
最小导线尺寸工厂接线 (UR) 26 AWG
最小导线尺寸现场接线 (UR) 26 AWG
电压大小 C（UR） 600 V
电流大小 C (UR) 33 A
