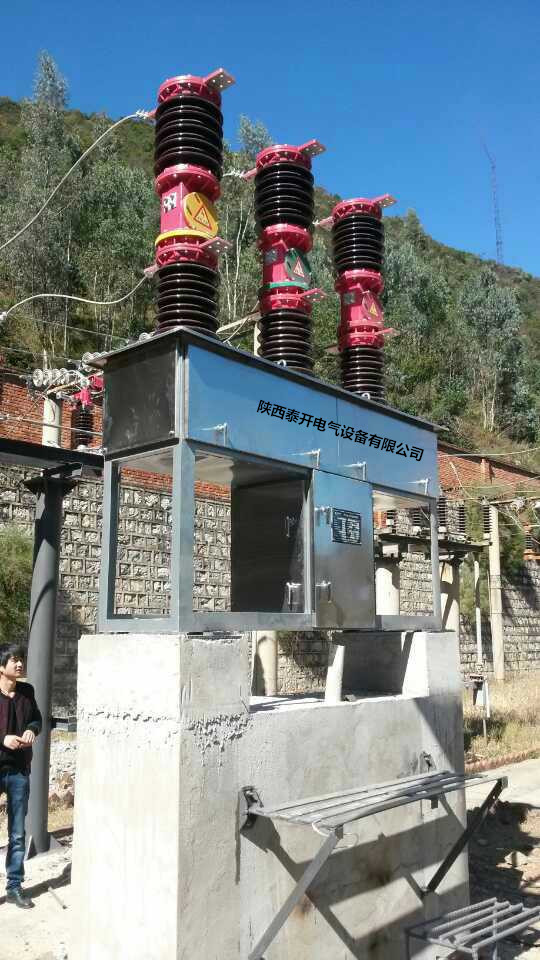

ZW7-40.5户外高压真空断路器

概述
ZW7系列40.5KV型户外真空断路器，是陕西泰开电气设备有限公司开发的具有国际九十年代初水平的户外产品。它既可用于发电厂，变电站，电力设备和电力线路的控制和保护，也可用于频繁操作的场所，它不但用于新变电所的建设，而且也适用于老变电所的无油化改造。

产品用途及使用条件
ZW7系列40.5KV型户外真空断路器用于交流50HZ的三相电力系统，作为分、合负荷电流，过载电流及短路电流之用。
产品根据使用条件可分为普通型、防污型及高原型
符合标准：GB1984《交流高压断路器》和IEC56《交流高压断路器》的标准，及ONJ.520.023JT（户外高压真空断路器技术条件）。

普通型产品条件：
a.周围空气温度
上限+40℃
下限一般地区-30℃,高寒地区-40℃
b.海拔：2000 m
c.分压不超过700Pa（相当于风速34 m/S）
d.地震烈度，不超过8度
e.空气污染程度Ⅲ级

型号含义

技术参数见表1
表1
序号 名称 单位 数据
1 额定电压 KV 35
2 最高工作电压  40.5
3 额定绝缘水平 1min工频耐压 干试  95
   湿试  80
  雷电冲击耐压（峰值）  185
4 额定电流 A 1600
5 额定短路开断电流 KA 20/25/31.5
6 额定电容器组开断电流 A 400/630
7 额定操作顺序  O--0.3s--CO--180s--CO
8 额定短路开断电流开断次数 次 12
9 额定短路关合电流（峰值） KA 50/63/80
10 额定峰值耐受电流
11 额定短时耐受电流  20/25/31.5
12 额定短路持续时间 S 4
13 全开断时间 ms ≤80
14 机械寿命 次 10000
15 额定操作电压 V DC，AC：110，220
16 额定操作电流（合闸
）分闸 A 电磁机构：147（DC220）294（DC110）；弹簧机构：5（AC220V）
17 动触头允许磨损厚度 mm 3
18 重量 kg 800

注：高原型：外绝缘水平为34cm/kv。1.5断路器调整后达到的技术数据如表2
表2
序号 名称 单位 数据
1 触头开距 mm 22±2
2 触头超行距  4±1
3 平均分闸速度 M/s ≤2
4 平均合闸速度  ≤1
5 触头合闸弹跳时间 ms ≤5
6 三相分闸同期性时差  ≤2
7 合闸时间 ms ≤150
8 分闸时间  ≤60
9 每相回路直流电阻（不含电流互感器） μΩ ≤100

产品结构和工作原理

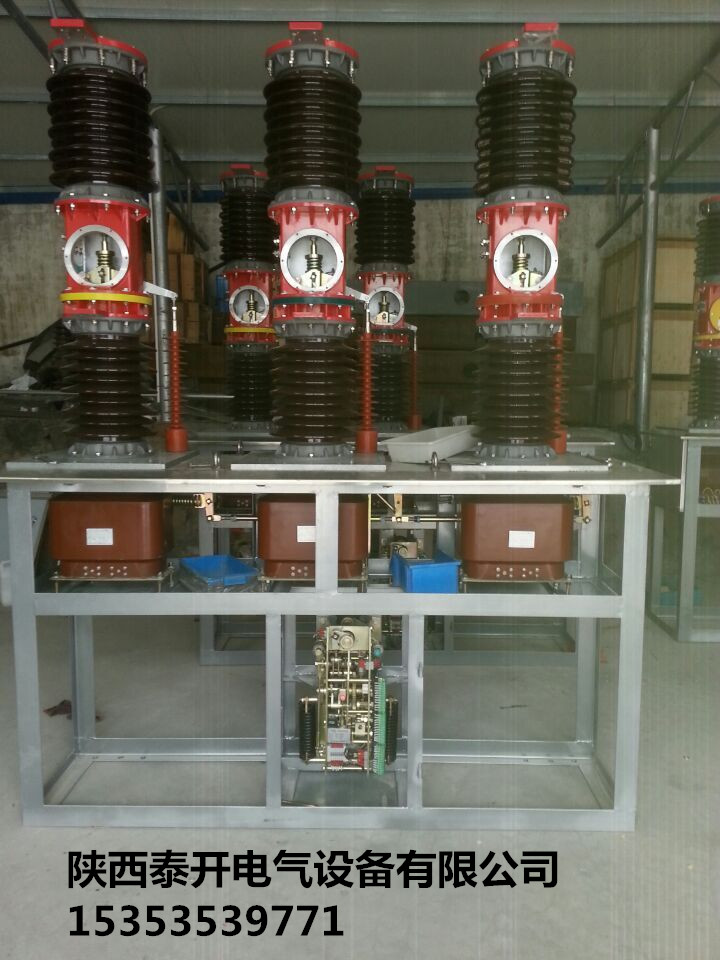

该产品总体为支柱式，三相共装在一个机构箱上，灭弧室动端通过拐臂，绝缘拉杆为机构的输出轴相联。机构和与断路器联接的连杆在一个防水的箱体内。断路器的传动机构是由连杆和拐臂组成，灭弧室的动端通过拐臂，绝缘拉杆，联杆和操动机构的输出轴相连。输出轴的转动带动实现灭弧室动触头进行，分合动作。

产品主要部件的结构简述
1.该产品主要由真空灭弧室，电流互感器，传动机构及操动机构组成。本产可配装电磁及弹簧两种机构。为了避免由于充SF6气体及充油所带来的一系列问题，本产品采用干式，检修及维护方面。
2.本产品配有电流互感器，每相可以带四个绕组，其中二个用于测量，二个用于保护。根据客户需要，可安装100：5，200：5，400：5，800：5，1000：5，1600：5的电流互感器。
3.操动机构及连杆装在机构箱内，机构箱为防水型，为防止箱体内电器控制元件受潮，机构箱内装有电加热器。
4.传动机构，包括绝缘拉杆，拐臂及导杆，调整绝缘拉杆和导杆的长度，可以调整开关的开距和超程。

导电回路原理
电流通过上下出线端子引至真空灭弧室静端及动端，通过软连接及电流互感器到下出线端子引出。

吊运，安装和调试
产品在起吊断路器时，必须勾住断路器上的四个起吊吊环，水平缓慢吊起，并保证钢丝绳不要碰到绝缘拉杆及瓷瓶，以免损坏产品。
1.断路器处于分闸状态，以整体形式运输；
2.运输和装卸运输过程中，不得翻转，倾斜，并要采取防震措施；

安装前检查
为确保开关安全可靠运行，安装前应进行下列检查方可进行安装。
a.包装拆除后，先检查考官的外观，如瓷瓶是否有裂纹，机构箱表面是否完好。铭牌数据与订货要求是否相符。
b.检查所带附件是否齐全，去合格证，产品说明书等。

安装和调试
1.断路器安装前准备好牢固的基础及必要的场地
2.断路器装配调试合格后才整装出厂，在使用现场去掉包装，清扫污秽后直接安装在预备好的基础上，须用地脚螺栓将断路器固定牢靠，地脚螺栓规格为M20。

连接
1.主回路接线前，应将上下出线端的上接线面清理干净（接线面有镀层，不允许用砂布磨），便可与外部连接。外接母排必须与出线端孔位相配，接线螺栓为M12×40，24只。
2.利用接地螺栓可接接地线。
3.二次回路电缆应穿过ф100孔入机箱内，ф100孔上有橡皮套，橡皮套中乡是不通的，根据电缆的数量和直径将橡皮套开通。直径应小于电缆外径约2mm，这样可以保证防尘效果。
4.互感器外部接线与机构箱端子相连，导线截面不得小于2.5平方毫米（铜芯）。在运行中，电流互感器二次回路不允许开路，接线必须牢靠。
5.断路器在出厂前，已全部安装调试完毕，在运行前还应先检查所有法兰面的螺栓是否松动，瓷件有无损伤。
