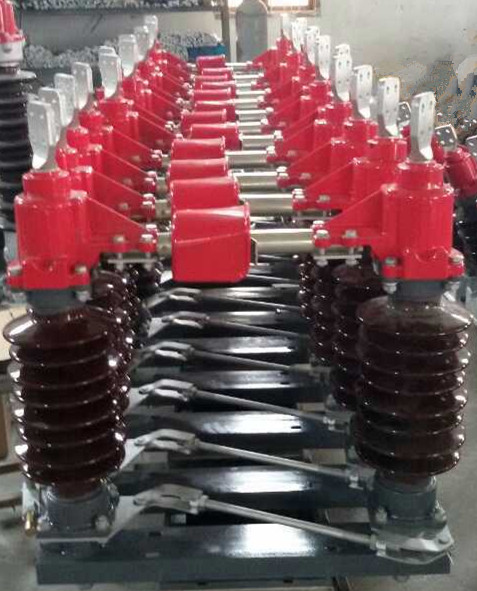

GW4户外交流高压隔离开关

概述
GW4G-40.5(D)完善化型户外交流高压隔离开关是三 相交流50HZ户外交流高压电器,供在有电压无负载时分合电路之用.

使用环境
1.海拔不超过3000m,(超过1000m为特殊订货)
2.周围环境温度不高与+40℃，不低于－40℃。
3.安装场所无易燃物质，爆炸危险，化学腐蚀及剧烈震动。
4.风压不超过700pa(相当风速34m/s)。
5.地震烈度不超过8度。
6.复冰厚度不超过10mm。
7.本产品具有耐污性能。（但严重污秽地区为特殊订货）

技术标准
符合【GB1985-2004交流高压隔离开关和接地开关】标准。

技术数据见表1
表1
项目 主要规格和技术参数 备注
额定电压KV 40.5
额定电流A 630 1250 2000 接地闸刀与隔离开关相同
额定动稳定电流KA 50 80 100 接地闸刀与隔离开关相同
额定热稳定电流KA 20 31.5 40
Imin工频耐压带电压KV 对地95，断口115
雷电冲击耐受电压KV 对地185，断口215
单级重量Kg ≈80
配用机构 GW4G-40.5 CS11G手动机构 如配电动机构为特殊订货
 GW4G-40.5D CS8-6手动机构
接地形式 不接地、单接地、双接地
接线端子静拉力N 750
额定频率HZ 50
支柱绝缘子爬电比距mm 25/KV
机构重量Kg CS11G-10,CS8-6D-15

结构与工作原理
1.隔离开关为双柱水平旋转式，由底座，支柱绝缘子，导电系统，接地开关（不接地除外）及传动系统组成。
2.底座为一根槽纲，其两端各安装有轴承座，轴承座内由原装有黄铜轴套改为滚动轴承并采用二硫化钼锂基脂作为润滑剂，大大增加操作的灵活性。底座之一端或两端焊有接地匣刀支座，装有接地匣刀。
3.支柱绝缘子每相两个，实用于中等污秽地区。支柱绝缘子下端固定在轴承座上端的转动板上，其上端固定主导电部分。
4.导电系统：导电部分固定在支柱绝缘子的上端，主匣刀分两部分，接触部分在中间。接触部分触头结构见图六，合匣时柱形触头嵌入两排触指内。630A\1250A结构型式相同，仅导电杆截面及表面处理有所区别。出线座结构由原来滚动接触结构改进为软连接结构。
5.接地开关：隔离开关配装的接地匣刀动触杆装于底座端头转轴上，；其动作方向由内侧改为外侧，可靠保证了带电体与接地架之间的电气间隙。
6.传动系统：隔离开关操作由操动机构带动底座转轴使一侧支柱绝缘子旋转90。，通过交叉连杆带动另一侧支柱绝缘子反转90。，于是两匣刀便向一侧分开或闭合。接地匣刀操动机构分合时，借助传动轴及水平拉杆，使接地刀转轴旋转一角度，达到分、合之目的。接地刀匣配用机构具有机械联锁功能，双接地匣刀本体配装有机械联锁功能。故能确保主分—地合，地分—主合的顺序动作。传动系统改进后所用的轴销全部改用不锈钢材料加工，所用的黄铜轴套改用复合轴套（自润滑轴套）和边界润滑轴套，对防止锈蚀作用很大。
隔离开关制成单极形式，通过相同连杆而形成三相联动亦可单极使用。

操作机构：
隔离开关一般配用CS11G或CS8—6D手动机构，特殊需要亦可配用CJ6A型电动机。
不接地隔离开关配一台CS11G手动机构，单接地的配一台CS8—6D手动机构；双接地配一台CSIIG和CS8—6D手动机构，
CS11G人力操动机械转动角度为90。主要由基座，手柄及辅助开关组成。辅助开关有四级、八级、十二级、及十六级四种规格，分别由两对、四对、六对和八对常闭、常开触头供联锁及信号用。基座上装有定位锁定装置，使隔离开关在分、合匣位置终点时锁住定位，避免匣刀由于短路，电动力作用或其它原因而引起分、合匣，外壳在改进后采用了不锈钢材料。
CS8—6D人力操动机构转动角度为92。，主要由基座，手柄，及辅助开关组成。辅助开关有四级、八级、十二级、十六级四种规格，分别由两对、四对、六对、八对，常闭和常开触头供连锁及信号用。该机构用于单接地和双接地开关，其两个手柄分别操纵隔离开关和接地匣刀，二者之间具有机械联锁，其外壳改进后为不锈钢材料。
配人力操动机构时可加装电磁锁，电磁锁作为手动机构附件（按用户要求供给用户），安装时用户自行配装，以防止误操作。
CJ6A型电动机构为完善化产品，外壳改进后亦为不锈钢材料，使用时详见其安装使用说明书。
