概述
        GGD型交流低压配电柜适用于变电站、发电厂、厂矿企业等电力用户的交流50Hz，额定工作电压380V，额定工作电流1000-3150A的配电系统，作为动力、照明及发配电设备的电能转换、分配与控制之用。GGD型交流低压配电柜，是能源部以促进我国低压配电行业的技术进步，加速低压配电成套开关设备的更新换代为宗旨，于一九九一年下达的技术进步开发项目。由能源部低压成套开关设备联合设计研制组(简称NLS)完成设计和研制，并于一九九二年十月通过了由能源部主持的部级鉴定，目前在全国范围内已广泛应用。

结构特征
1      GGD型交流低压配电柜的柜体采用通用柜的形式，构架用8MF冷弯型钢局部焊接组装而成，构架零件及专用配套零件由型钢定点生产厂配套供货，以保证柜体的精度和质量。通用柜的零部件按模块原理设计，并有20模的安装孔，通用系数高。可以使工厂实现预生产。既缩短了生产制造周期，也提高了工作效率。
2    柜门用转轴式活动铰链与构架相连，安装、拆卸方便。门的折边处均嵌有一根山型椽塑条，关门时门与构架之间的嵌条有一定的压缩行程，能防止门与柜体直接碰撞，也提高了柜体的防护等级。
3    装有电器元件的仪表门用多股软铜线与构架相连。柜内安装件与构架间用滚花螺钉连接，整柜构成完整的接地保护电路。
4    柜体面漆选用聚脂桔形烘漆。附着力强，质感好。整柜呈亚光色调，避免了眩目效应，给值班人员创造了较舒适的视觉环境。
5    柜体的顶盖在需要时可拆除，便于现场主母线的装配和调整，柜顶的四角装有吊环用于起吊和装运。
6    柜体的防护等级为IP30，用户也可根据使用环境的要求在IP20～IP40之间选择。
使用环境条件
1、周围空气温度不高于+40℃，不低于一5C℃。24h内的平均温度不得高于+35℃。
2、户内安装使用，使用地点的海拔高度不得超过2000m。
3、周围空气相对湿度在最高温度~+40C时不超过50％，在较低温度时允许有较大的相对湿度。(例如+20C时为90％)应考虑到由于温度的变化可能会偶然产生凝露的影响。
4、设备安装时与垂直面的倾斜度不超过5℃。
5、设备应安装在无剧烈震动和；中击的地方，以及不足使电器元件受到腐蚀的场所。
6、如上述使用条件不能满足时，应由用户在订货时向制造厂方提出，协商解决。
主要技术参数
型号    额定电压（V）    额定电流（A）    额定短路开断电流（KA）    额定短时耐受电流（IS）（KA）    额定峰值耐受电流（KA）
GGD1    380    A    1000    15    15    30
        B    600(630)
        C    400
GGD2    380    A    1500(1600)    30    30    63
        B    1000
        C
GGD3    380    A    3150    50    50    105
        B    2500
        C    2000

订货须知
  用户订货时应提供如下资料：
1.1    产品的全型号(包括主电路方案号和辅助电路方案号)
1.2    主电路系统组合顺序图
1.3    辅助电路电气原理图
1.4    柜内元器件清单
1.5    其它与产品正常使用条件不符的特殊要求

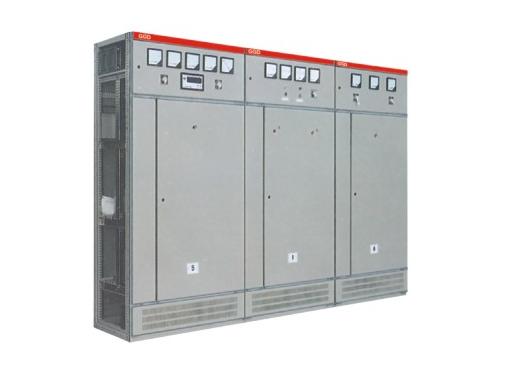

GGD低压开关柜
