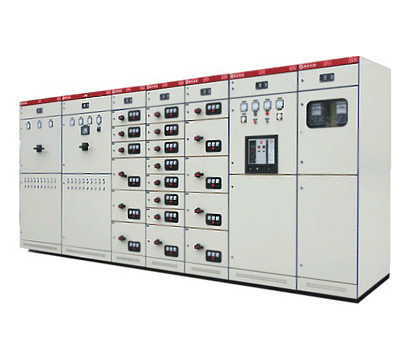

GCK低压抽出式开关柜_GCK_河南省豫开机电设备有限公司

GCK,GCK柜，GCK开关柜，GCK低压开关柜，GCK低压抽出式开关柜
咨询电话：15515728977,0371-67838111（马长文）
概述
        GCK开关柜结构先进，外形美观，电气性能高，防护等级高，安全可靠，维护方便，是冶金、石油，化工、电力、机械、轻纺等行业低压供电系统理想的配电装置。
        GCK系列低压抽出式开关柜，是原机械委于85年下达的新产品开发项目。该产品由天传所组织联合设计并试制成功，并于88年由机械工业部主持通过了样机的鉴定。
        GCK低压开关柜各项技术参数均达到国际标准，填补了国内的空白，可取代进口产品。
        GCK低压抽出式开关柜节能效果显著，被国家列为第九批节能产品。
结构特征
        GCK低压开关柜的基本柜架为组合装配式结构，柜架的全部结构件都经过镀锌，喷塑处理，通过螺钉紧固互相连接成基本柜架，再按需要加上门，挡板、隔板、抽屉、安装支架以及母线和电器组件等零件，组装成一台完整的控制中心柜，本柜结构有下列特点。
        柜架采用FA型材，利用联角板定位，螺栓连接的无焊接结构。
a、零部件的成型尺寸，开孔尺寸，设备间隔实行模数化。    (模数E=20mm，下同)。
b、内部结构件采用镀锌处理。
c、外部经磷化处理；然后采用静电环氧粉末喷涂。
d、柜架分成母线，功能单元、电缆三个相互隔离的区间，可防止事故扩散和便于带电维修。
使用环境条件
1、海拔高度不超过2000米。
2、周围空气温度不高于+40℃，并且24h内其平均温度不高于+35℃．周围空气温度不低于一5℃。
3、大气条件：空气清洁，相对湿度在温度为+40℃时不超过50％，在温度较低时允许有较高的相对湿度，例如+20%时为90%。
4、没有火灾，危险，严重污染，化学腐蚀及剧烈震动的场所。
5、与垂直面倾斜不超过5。。
6、控制中心适应于以下温度的运输和储存过程，一25℃～+55℃在短时间内(不超过24h)不超过+70℃。
7、如上述使用条件不能满足时，应由用户在订货时向制造厂方提出，协商解决。
主要技术参数
项目    单位    参数
    额定电压    V    AC380、AC660
    额定频率    Hz    50
额定电流    水平母线最大工作电流    A    5500
    垂直母线最大工作电流        1000
    额定短时耐受电流    KA    100
    额定峰值耐受电流        220
    介电强度    V/1min    2500
    额定绝缘电压    V    AC660
    控制电动机容量    KW    0.5-155
    防护等级        IP30/IP40
    外形尺寸（宽*深*高）    mm    600(800、1000)*600（800、1000）*2200
