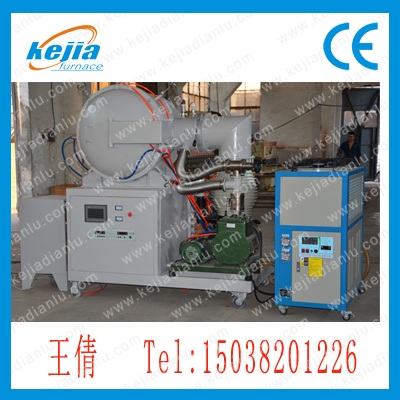

KJ-V1400X-27LW-G-L真空炉为卧式、单室结构，其炉体炉门采用双层水冷，前开门结构。由炉体、加热室、真空系统、水冷系统、电控及供电系统组成。
1、炉体：本炉整体结构由炉壳、炉门、炉门锁紧机构、炉体支架等组成，炉壳、炉门为双层夹套冷壁结构。炉体部分由炉筒和炉门构成，炉筒和炉门内壁以及外壁材料为碳钢。炉门为前开门结构，采用双层椭圆封头与圆形法兰焊接而成，法兰上装有O形密封圈。工件可由前炉门打开装入和取出，中部设置加热室主体及电极和主真空泵的抽气口。
2、加热炉膛：加热室方形加热室，由硅碳棒为加热元件，采用特殊设计的陶瓷件绝缘，可最大程度避免短路； 电路与炉体绝缘性能良好，便于拆卸清理更换。
3、真空系统：真空系统配置为旋片真空泵，手动真空阀门，高真空波纹管管道连接，睿宝数字真空计，极限真空度为10Pa。
4、 电控系统：
4.1 由可编程序温控表、电压表及电流表,指示灯,旋钮,按钮等组成，以实现供电、控制、报警保护功能。
4.2 可编程控制器可精确控制温度。全过程可自动进行，并备有手动操作系统。
4.3热电偶为1支S型热电偶,用于随机检测炉内温度；
4.4真空测量采用睿宝数显真空计，集成到控制面板上.
4.5具有超温、断水、断电安全保护功能，炉体上设有安全阀装置，有气压、真空度、水压、加热等互锁电路。
4.6加热电源采用单相可控硅电源，低电压、大电流方式供电。最大加热功率12KVA。
水冷系统：真空炉炉体、炉门、真空机组需要冷却水。该系统由主供水管分配到各冷却部位，采用闭式水循环系统，配置自动冷水机系统，进回水管道均采用不锈钢管道
5、安全系统：安全系统包括 停水、超温、加热过流
型号：KJ-V1400X-27LW-G-L
设备的主要技术参数：
