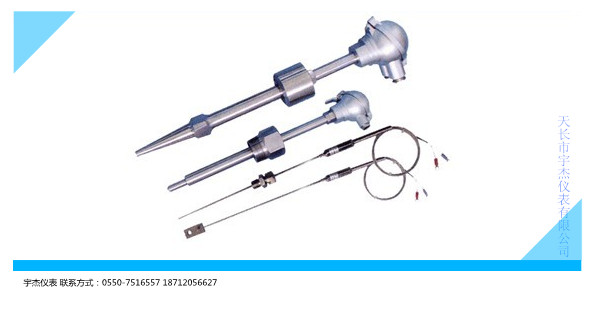

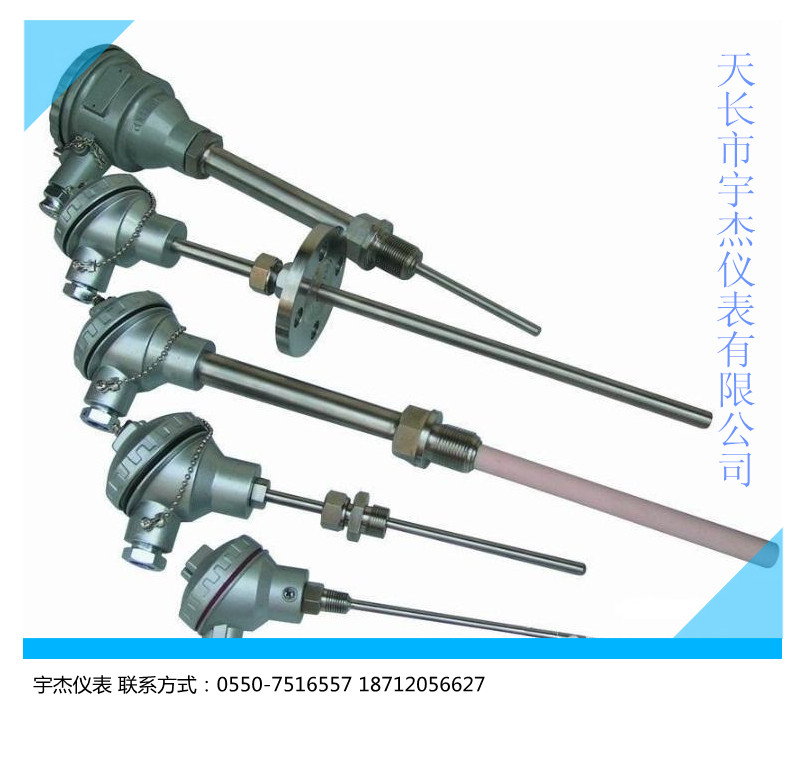

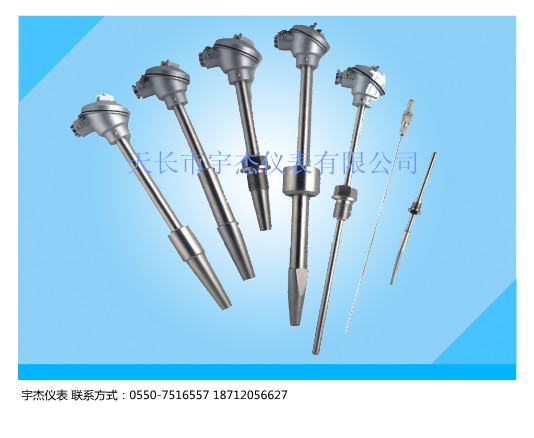

化工专用热电偶
化工专用热电偶包括统设型热电偶、利用引进美国Rosemount公司技术生产铂电阻、用于高温高压的热套式热电偶和用于合成塔、油罐的多对、多点式热电偶等.天长市宇杰荣誉供应
化工专用热电偶采用防水式接线盒，适合石油化工的环境要求；固定螺纹的标准符合JB/T5219—91和JB/5583—91热电偶、热电阻的规定；固定法兰除符合上述标准的同时，增加三种不同焊接方法，不同形式密封面的固定法兰安装盘，供选择和满足不同用户的需要。

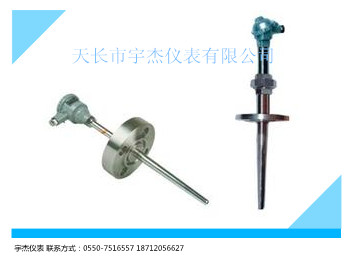

B型固定法兰盘，是平焊钢法兰（JB81—94）相当于化工部标准（HG5010—58，HG5019—58）采用光滑密封面，公称压力Pg=25kgf/ cm2适用于一般要求的场合。C型固定法兰盘，也是平焊钢法兰（JB81—94）相当于化工部标 准（HG5010—58，HG5019—58）采用凹凸密封面，公称压力Pg=25kgf/ cm2适用于有毒有害介质，具有较强的防泄漏性能。D型固定法兰盘，是对焊钢法兰（JB82—94）相当于化工部标准（HG5016—58）采用凹凸密封面，公称压力Pg=100kgf/cm 2具有较好的密封性，适用于对密封和耐压都有一定要求的场合。
应用
热电偶保护管采用特殊结构,使之紧贴于裂解炉管内 侧,同时又不影响物料流动.适合于乙稀生产过程中裂解炉 温度测量与控制.适合于石油,化工等生产过程中的高温高压场所的温 度测量与控制.是炼油厂,高压聚乙烯等不可缺少的温度。
热电偶的电极由两根不同导体材质组成.当测量端与参比端存在温差对,就会产生热电势,工作仪表便显示出热电
势所对应的温度值.
热电阻是利用电阻与温度呈一定函数的关系原理.当被测介质中有温度变化时,其电阻值也随着发生变化,工作仪
表便显示出电阻值所对应的温度值.
|
W |
规格 |
内容 |
||||||||
|
|
R |
|
热电偶 |
|||||||
|
Z |
|
热电阻 |
|
|||||||
|
|
N |
|
镍铬-镍硅 |
|||||||
|
E |
|
镍铬-康铜 |
|
|||||||
|
C |
|
铜-康铜 |
|
|||||||
|
P |
|
铂电阻 |
|
|||||||
|
C |
|
铜电阻 |
|
|||||||
|
|
2 |
|
双支式 |
|||||||
|
|
K |
|
铠装式 |
|||||||
|
M |
|
表面式 |
|
|||||||
|
R |
|
热套式 |
|
|||||||
|
T |
|
电站用 |
|
|||||||
|
N |
|
耐磨式 |
|
|||||||
|
|
2 |
|
双支式 |
|||||||
|
|
- |
0 |
|
热套式 |
||||||
|
|
1 |
|
无固定装置 |
|
||||||
|
2 |
|
固定螺纹或卡套螺纹 |
|
|
||||||
|
3 |
|
活动法兰 |
|
|
||||||
|
4 |
|
固定法兰或固定卡套法兰 |
|
|
||||||
|
5 |
|
活动卡套法兰 |
|
|
||||||
|
6 |
|
锥形保护管固定螺纹 |
|
|
||||||
|
|
3 |
|
防水式接线盒 |
|
||||||
|
6 |
|
插头式接线盒端子 |
|
|
||||||
|
|
0 |
|
φ16保护管 |
|
||||||
|
1 |
|
φ12保护管或深盲孔型 |
|
|
||||||
|
3 |
|
φ3铠装铂电阻 |
|
|
||||||
|
4 |
|
φ4铠装铂电阻 |
|
|
||||||
|
5 |
|
φ5铠装铂电阻 |
|
|
||||||
|
6 |
|
φ6铠装铂电阻 |
|
|
||||||
|
|
S |
用引进技术元件 |
|
|
||||||
|
2 |
φ12/φ8保护管 |
|
|
|
||||||
|
F |
耐腐型 |
|
|
|
||||||
|
A |
特殊规格 |
|
|
|
||||||
|
|
|
|
|
|
||||||
|
W |
□ |
□ |
□ |
□ |
□ |
- |
□ |
□ |
□ |
□ |
