1、用途：
热电偶用（耐高温）补偿导线、补偿电缆，是在一定温度范围内（包括高温、常温）具有与匹配的热电动势的标称值相同的一对带有绝缘层的导线，用它们连接热电偶与测量装置，以补偿它们与热电偶连接处的温度变化所产生的误差。本产品适用于分度号为S、K、E、T、J、N型各种热电偶与温度显示仪表之间的电气连接，以提高测量精度。
2：使用条件：
(1) 工作温度：耐热用：最高200℃和260℃两种；
一般用：最高70℃和105℃两种。
(2) 最低环境温度：氟塑料绝缘和护套电缆：固定敷设-60℃，非固定敷设-20℃；
聚氯乙烯绝缘和护套电缆：固定敷设-40℃，非固定敷设-15℃。
(3) 最小弯曲半径：聚氯乙烯绝缘和护套电缆非铠装电缆不小于电缆外径的6倍，氟塑料绝缘和护套非铠装电缆不小于电缆外径的10倍，铠装电缆不小于电缆外径的12倍。

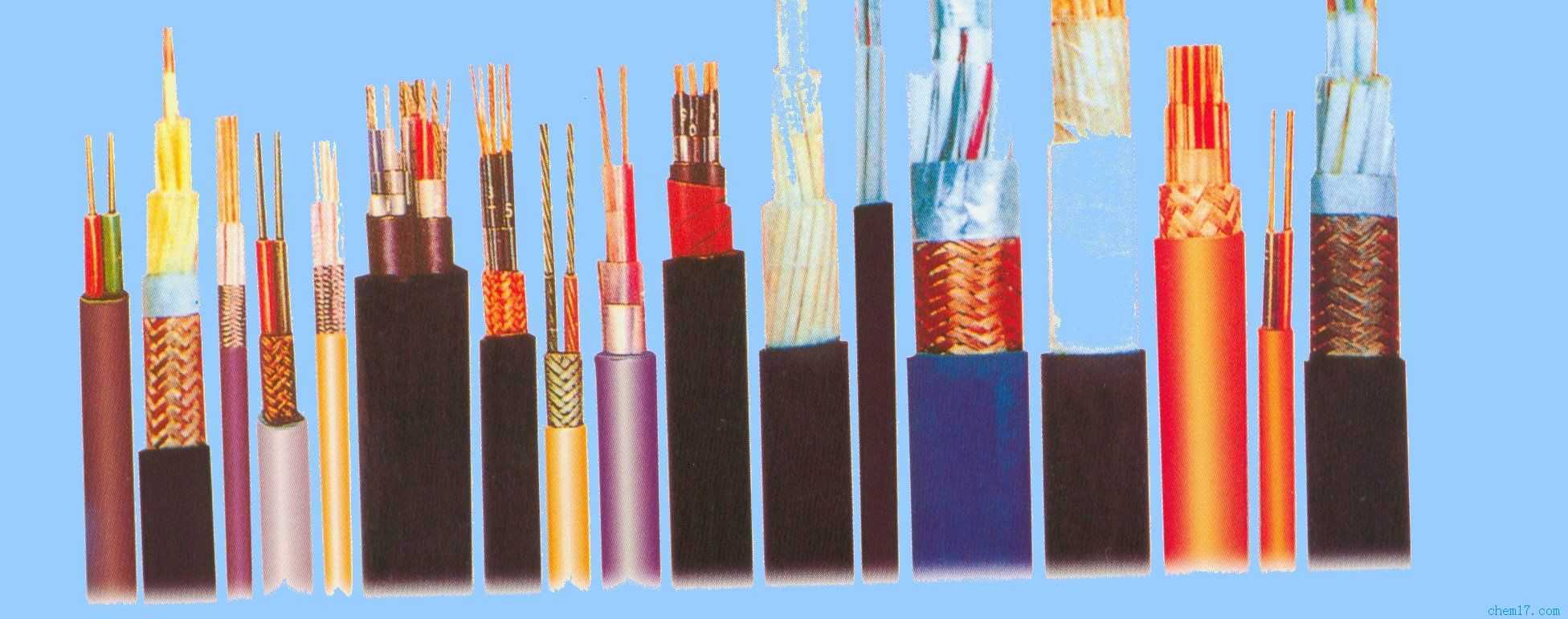

3、产品品种、规格、结构型式
(1) 产品品种及型号：见表1
表1
|
产品名称
|
型 号
|
配用热电偶
|
热电偶分度号
|
|
铜-铜镍补偿型导线（电缆）
|
SC
|
铂铑10-铂热电偶
铂铑13-铂热电偶
|
S
|
|
铁-铜镍补偿型导线（电缆）
铜-铜镍补偿型导线（电缆）
|
KCA
KCB
|
镍铬-镍硅热电偶
|
K
|
|
镍铬-镍硅延长型导线（电缆）
|
KX
|
镍铬-镍硅热电偶
|
K
|
|
铁-铜镍补偿型导线（电缆）
镍铬硅-镍硅延长型导线（电缆）
|
NC
NX
|
镍铬硅-镍硅热电偶
|
N
|
|
镍铬-铜镍延长型导线（电缆）
|
EX
|
镍铬-铜镍热电偶
|
E
|
|
铁-铜镍延长型导线（电缆）
|
JX
|
铁-铜镍热电偶
|
J
|
|
铜-铜镍延长型导线（电缆）
|
TX
|
铜-康铜镍电偶
|
T
|
(2) 产品规格：见表2
表2
|
|
名 称
|
导体标称截面mm2
|
导体结构 mm
|
|
补偿导线
|
补偿电缆
|
A
|
B
|
|
线芯对数
|
1
|
二线组：1～24对
三线组：1～19对
|
0.5
|
1/Φ0.80
|
7/Φ0.30
|
|
1.0
|
1/Φ1.13
|
7/Φ0.43
|
|
1.5
|
1/Φ1.37
|
7/Φ0.52
|
|
2.5
|
1/Φ1.76
|
19/Φ0.41
|
注：① 补偿导线规格为：2*导体标称截面，补偿电缆规格为：芯数*2*导体标称截面，推荐的线对
为：1、2、3、4、5、6、7、8、9、10、12、14、16、19、24等。
② 根据用户的要求可提供阻燃型、耐火型、低烟低卤型、低烟无卤型补偿电缆以及耐热硅橡胶绝缘和护套补偿电缆。订货时需注明即可。
4、技术要求
(1) 补偿导线及补偿电缆合金导体和绝缘层颜色：见表3
表3
|
产品型号
|
补偿导线及电缆线芯
|
绝缘层着色
|
配用热电偶
分度号
|
|
正极
|
负极
|
正极
|
负极
|
|
SC
|
铜
|
铜镍0.6
|
红
|
绿
|
S(铂铑10-铂)
R(铂铑13-铂)
|
|
KCA
|
铁
|
铜镍22
|
红
|
蓝
|
K(镍铬-镍硅)
|
|
KCB
|
铜
|
铜镍40
|
红
|
蓝
|
|
KX
|
镍铬10
|
镍硅
|
红
|
黑
|
|
EX
|
镍铬10
|
铜镍45
|
红
|
棕
|
E(镍铬-铜镍)
|
|
JX
|
铁
|
铜镍45
|
红
|
紫
|
J(铁-铜镍)
|
|
TX
|
铜
|
铜镍45
|
红
|
白
|
T(铜-铜镍
|
|
NC
|
铁
|
铜镍18
|
红
|
灰
|
N(镍铬硅-镍硅)
|
|
NX
|
镍铬硅
|
镍硅
|
红
|
灰
|
(2) 补偿导线及补偿电缆使用分类、等级标志及护套着色：见表4
表4
|
使用分类
|
标志代号
|
允差等级及标志
|
护套着色
|
|
普通级
|
精密级
|
普通级
|
精密级
|
本安型
|
|
一般用
|
G
|
省
|
S
|
黑色
|
灰色
|
蓝色
|
|
耐热用
|
H
|
黑色
|
灰色
|
蓝色
|
(3) 补偿导线及补偿电缆热电特性及允差表：见表5
表5
|
型号
|
使用
分类
|
温度范围℃
|
热电动势允差μV
|
测量端
温度℃
|
往复电阻20℃长度为1m不大于Ω
|
|
普通级
|
精密级
|
0.5mm2
|
1.0mm2
|
1.5mm2
|
2.5mm2
|
|
SC
|
G
|
0～100
|
±60(±5.0℃)
|
±30(±5.0℃)
|
1000
|
0.10
|
0.05
|
0.03
|
0.02
|
|
H
|
0～200
|
|
|
KCA
|
G
|
0～100
|
±100(±2.5℃)
|
±60(±1.5℃)
|
1000
|
1.40
|
0.70
|
0.47
|
0.28
|
|
H
|
0～200
|
900
|
|
KCB
|
G
|
0～100
|
900
|
1.04
|
0.70
|
0.47
|
0.28
|
|
KX
|
G
|
-20～100
|
900
|
2.20
|
1.10
|
0.73
|
0.44
|
|
H
|
-25～200
|
900
|
|
EX
|
G
|
-20～100
|
±200(±2.5℃)
|
±120(±1.5℃)
|
500
|
2.50
|
1.25
|
0.83
|
0.50
|
|
H
|
-25～200
|
500
|
|
JX
|
G
|
-20～100
|
±140(±2.5℃)
|
±85(±1.5℃)
|
500
|
1.30
|
0.65
|
0.43
|
0.26
|
|
H
|
-25～200
|
500
|
|
TX
|
G
|
-20～100
|
±60(±1.0℃)
|
±30(±0.5℃)
|
300
|
1.04
|
0.52
|
0.35
|
0.21
|
|
H
|
-25～200
|
±90(±1.5℃)
|
±48(±0.8℃)
|
300
|
|
NC
|
G
|
0～100
|
±100(±2.5℃)
|
±60(±1.5℃)
|
900
|
1.50
|
0.75
|
0.50
|
0.30
|
|
H
|
0～200
|
900
|
|
NX
|
G
|
-20～100
|
900
|
2.86
|
1.43
|
0.95
|
0.57
|
|
H
|
-25～200
|
900
|
(4) 其它性能指标：见表6
表6
|
项 目
|
单 位
|
性能指标
|
|
PVC绝缘
|
F46绝缘或F绝缘
|
|
绝缘电阻（20℃）≥
|
MΩ·km
|
25
|
500
|
|
电压试验
|
V/1min
|
1000
|
|
阻燃性能
|
由供需双方根据补偿电缆的使用条件按GB/T18380-2001标准商定
|
5、型号、名称：见表7～表8

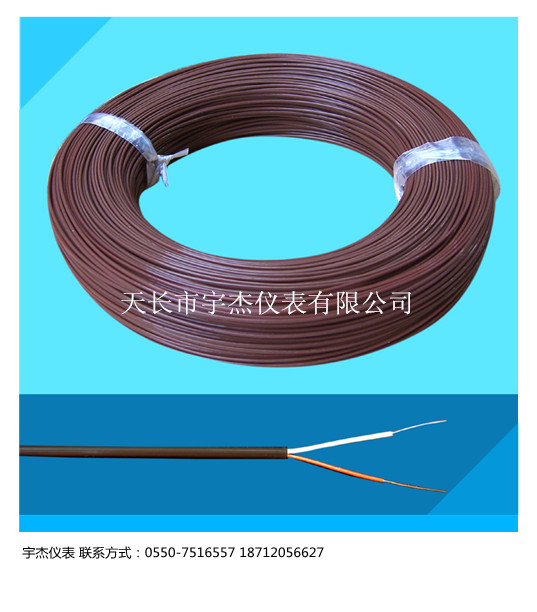

表7 补偿导线
|
型 号
|
名 称
|
|
KX-VV
|
聚氯乙烯绝缘和护套K分度热电偶用补偿导线
|
|
KX-VPV
|
聚氯乙烯绝缘和护套铜丝编织屏蔽K分度热电偶用屏蔽补偿导线
|
|
KX-FF
|
氟塑料绝缘和护套K分度热电偶用补偿导线
|
|
KX-FPF
|
氟塑料绝缘和护套铜丝编织屏蔽K分度热电偶用屏蔽补偿导线
|
|
KX-FV-105
|
氟塑料绝缘耐热105℃聚氯乙烯护套K分度热电偶用补偿导线
|
|
KX-FPV-105
|
氟塑料绝缘铜丝编织屏蔽耐热105℃聚氯乙烯护套K分度热电偶用屏蔽补偿导线
|
|
KX-HF4B
|
聚四氟绝缘玻璃丝编织护套K分度热电偶用补偿导线
|
|
KX-HF4PB
|
聚四氟绝缘铜丝编织屏蔽玻璃丝编织护套K分度热电偶用屏蔽补偿导线
|
注： ① 其他型号补偿导线SC、KC、EX、JX、TX、NC、NX等,只需改写型号的第一项，如：EX-VVP；
② 屏蔽型式有：P：铜丝屏蔽，P1：镀锡丝屏蔽；
③ 氟塑料绝缘和护套高温补偿导线用氟塑料整体连续挤出，具有很好的电性能和耐酸碱油水性能；
④ 一般用(G)普通级和精密级(S)以及耐热用(H)普通级和精密级(S)补偿导线在订货注明即可。
表8 补偿电缆
|
型 号
|
名 称
|
|
KX-VV
|
聚氯乙烯绝缘对绞聚氯乙烯护套K分度热电偶用补偿电缆
|
|
KX-VPV
|
聚氯乙烯绝缘对绞铜丝编织分屏蔽聚氯乙烯护套K分度热电偶用补偿电缆
|
|
KX-VPVP
|
聚氯乙烯绝缘对绞铜丝编织分屏蔽总屏蔽聚氯乙烯护套K分度热电偶用补偿电缆
|
|
KX-VVP
|
聚氯乙烯绝缘对绞铜丝编织总屏蔽聚氯乙烯护套K分度热电偶用补偿电缆
|
|
KX-FF
|
氟塑料绝缘对绞氟塑料护套K分度热电偶用补偿电缆
|
|
KX-FPF
|
氟塑料绝缘对绞铜丝编织分屏蔽氟塑料护套K分度热电偶用补偿电缆
|
|
KX-FPFP
|
氟塑料绝缘对绞铜丝编织分屏蔽总屏蔽氟塑料护套K分度热电偶用补偿电缆
|
|
KX-FFP
|
氟塑料绝缘对绞铜丝编织总屏蔽氟塑料护套K分度热电偶用补偿电缆
|
|
KX-FV-105
|
氟塑料绝缘对绞耐热105℃聚氯乙烯护套K分度热电偶用补偿电缆
|
|
KX-FPV-105
|
氟塑料绝缘对绞铜丝编织分屏蔽耐热105℃聚氯乙烯护套K分度热电偶用补偿电缆
|
|
KX-FPVP-105
|
氟塑料绝缘对绞铜丝编织分屏蔽总屏蔽耐热105℃聚氯乙烯护套K分度热电偶用补偿电缆
|
|
KX-FVP-105
|
氟塑料绝缘对绞铜丝编织总屏蔽耐热105℃聚氯乙烯护套K分度热电偶用补偿电缆
|
|
KX-HF4B
|
聚四氟绝缘对绞玻璃丝编织护套K分度热电偶用补偿电缆
|
|
KX-HF4PB
|
聚四氟绝缘对绞铜丝编织分屏蔽玻璃丝编织护套K分度热电偶用屏蔽补偿电缆
|
|
KX-HF4PBP
|
聚四氟绝缘对绞铜丝编织分屏蔽总屏蔽玻璃丝编织护套K分度热电偶用屏蔽补偿电缆
|
|
KX-HF4BP
|
聚四氟绝缘对绞铜丝编织总屏蔽玻璃丝编织护套K分度热电偶用屏蔽补偿电缆
|
注： ① 其他型号补偿电缆SC、KC、EX、JX、TX、NC、NX等,只需改写型号的第一项，如：EX-VPV；
② 屏蔽型式有：P：铜丝屏蔽，P1：镀锡丝屏蔽，P3：铝/聚酯复合膜，P2：铜塑复合膜；
③ 氟塑料绝缘和护套高温补偿导线用氟塑料整体连续挤出，具有很好的电性能和耐酸碱油水性能。
④ 一般用(G)普通级和精密级(S)以及耐热用(G)普通级和精密级(S)补偿电缆在订货注明即可。
⑤ 本安补偿电缆需在原型号前加“IA-”，如：IA-KX-VPVP；需阻燃补偿电缆，应在原型号前加“ZR-”。
6、交货要求
根据双方协议允许任何长度交货，长度计量误差为±0.5%。
7、订货须知
订货时务必注明产品名称、型号、对数、耐温等级、屏蔽型式、数量等。
|
