5035吸盘电磁铁
采用防水的结构方式，全方面封胶处理，端面平磨，因而力量大，吸合面背面设计有3个安装螺纹孔，更稳固的安装，端面配有防剩磁装置，另外，吸平整铁块，产品本身吸力可达70kgf。

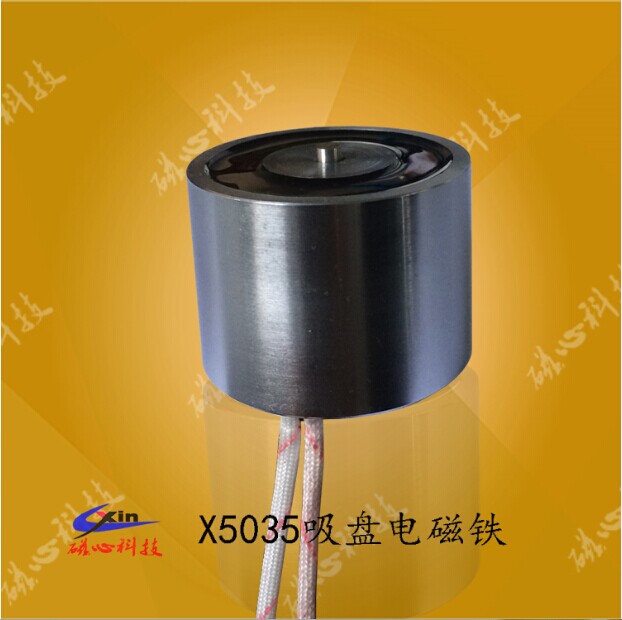

X5035吸盘电磁铁
1. 组成结构：
由磁场生产部分，磁场传递部分，磁场作用部分组成
磁场生产部分一般是指产品的线圈，骨架，连接线，隔磁片。
磁场传递部分是指产品的外壳。
2. 产品特点：
此款X5035吸盘电磁铁以力量大，寿命长为特点。产品吸合面封胶处理，所以产品可防水，同样配有吸合板，装在门的两个部位，门关上时产品和吸板吸合，达到门上锁的作用。
3. 产品尺寸：
直径：管径为50mm
长度：主体管长为35mm

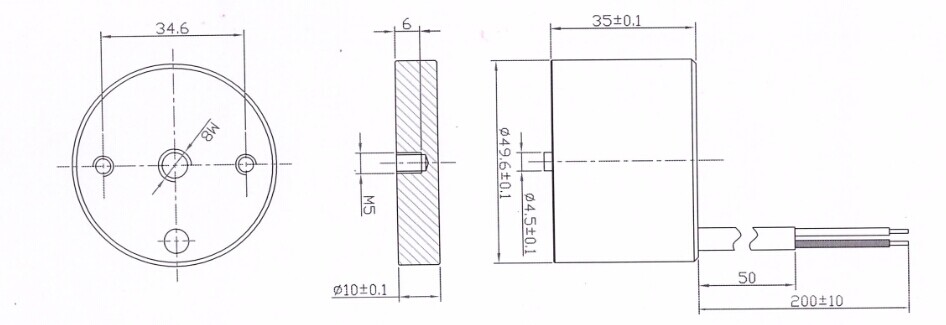

祥细见下图：
4. 电气参数：
电压：现货采用DC12V，如需其它电压，需订做。
功率：2.6W，不同的通电率功率会不同。
通电率：此款X5035吸盘电磁铁是100%通电率，意思是指可长时间，其算法是：通电率=通电时间/（通电时间+断电时间）。
电流：采用DC12V时，电流为0.22A，如果需要降低电流，那么需要加大电压，给产品通电时要注意供电电路电流负载够不够。
5. 行程范围：
行程是指：产品通电后磁场吸动吸板A移动到位置B的距离，也是客户在使用时需要X5035吸盘电磁铁移动物体的距离。
此款产品的行程可以做成0mm-5mm不等，只不过行程越大，力量越小。
6. 力量参数：
此处的力量是指初始力量，也就是滑杆断电后在位置A，从位置A开始移动到位置 B的那一瞬间的力。也是最大行程处的力。下面写出X5035吸盘电磁铁各种行程和不同通电率的力量。
|
行程 通电率 |
0mm |
1mm |
5mm |
|
5% |
92kg |
40kg |
10kg |
|
10% |
89kg |
38kg |
8kg |
|
50% |
87kg |
35kg |
7kg |
|
75% |
85kg |
32kg |
6kg |
|
100% |
80kg |
30kg |
5kg |
7. 剩磁装置：
产品可以0mm吸合，一般产品会有剩磁，但是这款产品不会有剩磁，因为产品带有消磁装置。
8. 产品噪音：
产品有消音装置，通断电时，X5035吸盘电磁铁有缓冲消音，将不会超过40分贝的噪音。
9．产品耐温：
产品耐温有好几个等级，可以根据客户所需要的等级来定。
|
等级 |
A |
E |
B |
F |
H |
C |
|
耐温（℃） |
105 |
120 |
130 |
155 |
180 |
220 |
10.产品寿命：
因为X5035吸盘电磁铁所有易磨损部件采用高耐磨性和防撞击设计，产品整体寿命达9000万次没有问题。
11.其它吸力的吸盘电磁铁：
吸力大小和产品的体积有关，一般门吸吸盘电磁铁都是相对会比通电吸盘电磁铁吸力会小，相同体积，吸力会小15-20%，下面是各种直径对应的吸力：
直径10mm 吸力0.2kgf
直径20mm 吸力2kgf
直径30mm 吸力10kgf
直径40mm 吸力18kgf
直径50mm 吸力25kgf
直径60mm 吸力35kgf
直径70mm 吸力50kgf
直径80mm 吸力60kgf
直径90mm 吸力70kgf
直径100mm 吸力80kgf
直径120mm 吸力100kgf
直径150mm 吸力110kgf
这是一个大概的吸力，因为前面也提到吸力和功率有关，所以上述是指
