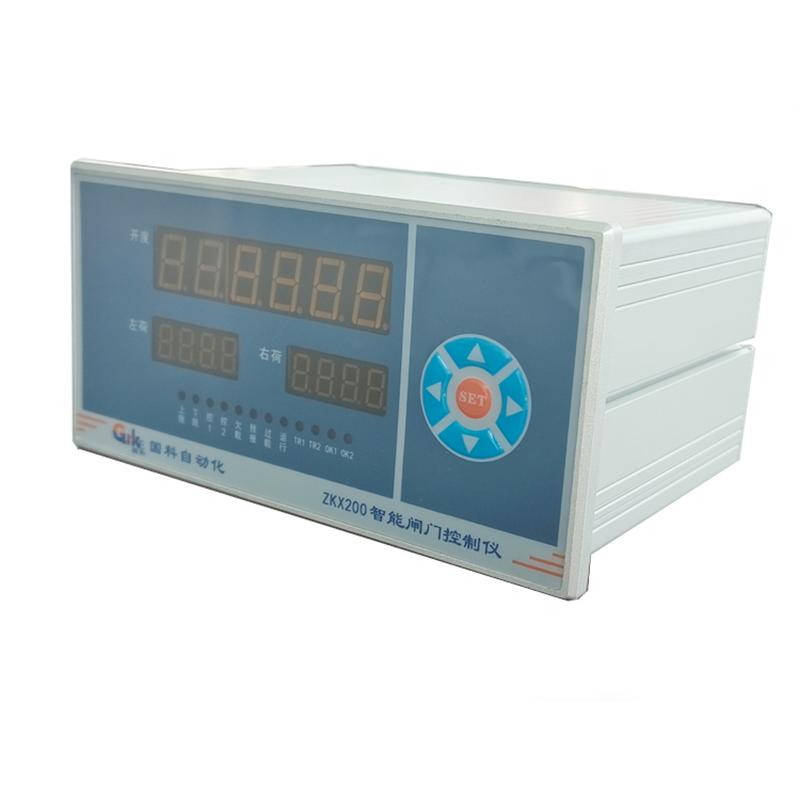

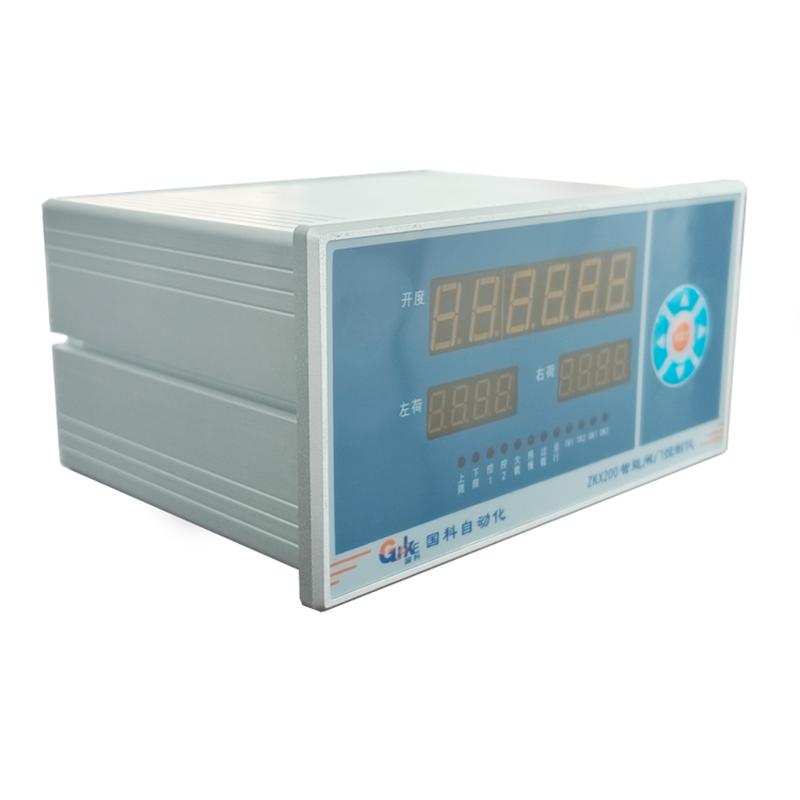

ZKX200型闸门开度测控仪，是根据用户工程实际需要而制造的，闸门开度显示、控制之间独立工作，互不干扰。采用微电脑控制技术，具有闸门开度、荷重LED显示；开度超限、荷重超载110%、欠载继电器动作，继电器动作时相应的指示灯亮。具有测量精度高、体积小、寿命长、安装调试方便、断电记忆、易使用等特点。
该系列产品适应性广，广泛用于水电站、水库、起重等行业，适用于各类闸门（平板门、弧行门、人字门、门机、桥机等）起升及起重行业的起吊高度进行测量，方便与各种自动化控制系统连接，形成闸门群控、远控，自动控制，实现无人值班、少人值班的功效。
1、开度：
（1） 输入信号：格雷码/串行格雷码SSI信号（根据客户实际需要选配）
（2） 测量范围： 0-999.99米
（3） 显示精度、方 式： 1cm；1mm.（可选）；5位LED高亮度数码管显 示；
（6） 参数设置： 上限、控1（可做充水使用）、控2、下限
（7） 远传接口： 标准MODBUS--RTU协议RS485信号
4-20mA模拟量信号有源输出（4mA对应0米）；20mA对应设定值）。
（8） 旋转方向设置：编码器旋转方向任意设定。
（9）分段调节系数：(数据1-16000)多层缠绕分段修正(弧门修正分段点用户可轻松设置)
2、荷重：
（1）测量路数：1路
（2）测量范围：0-500T
(3 ) 分辨率及误差：0.1T；±5%FS；
（4）显示方式：1路4位LED高亮度数码管显示
（5）参数设定：欠载报警、预报警、超载报警、空载及满载设定
（6）报警及输出：当载荷<预报警值时，仪表面板上相对应的指示灯亮，声光报警且控制继电器动作输出；
当载荷>超限报警值时，仪表面板上相对应的指示灯亮，声光报警且控制继电器动作输出；
（7）远 传 接 口： 标准MODBUS--RTU协议RS485信号；4-20mA模拟量信号无源输出（4mA对应0米）；20mA对应设定值）。
3、使用条件：
供电电源：AC220V±10% / 50Hz；或DC24V（根据客户需要选配）
环境温度：-10℃~60℃；
相对湿度：≤90%（RH40℃）
开孔尺寸： 152（宽）×76（高）mm
外形尺寸： 160（宽）×80（高）×180（深）mm
