▲ 水轮发电机组运行时，由于定子、转子间气隙不相等，定子铁心分片、磁极配置不对称以及静态励磁等原因引起磁通不平衡。该不平衡磁通与轴切割产生轴电压，并由此产生轴电流。轴电流将加速轴承润滑油的老化、变质，最终导致轴瓦烧毁。ZDL-M轴电流监控装置由空心环形轴电流互感器与轴电流监测装置两部分组成。用于监测水轮发电机组大轴产生的轴电流变化，以保护轴承润滑系统。
▲ 环形轴电流互感器具有两个线圈绕组，即工作绕组A1A2和测试绕组B1B2。测试绕组用于校验系统精度。

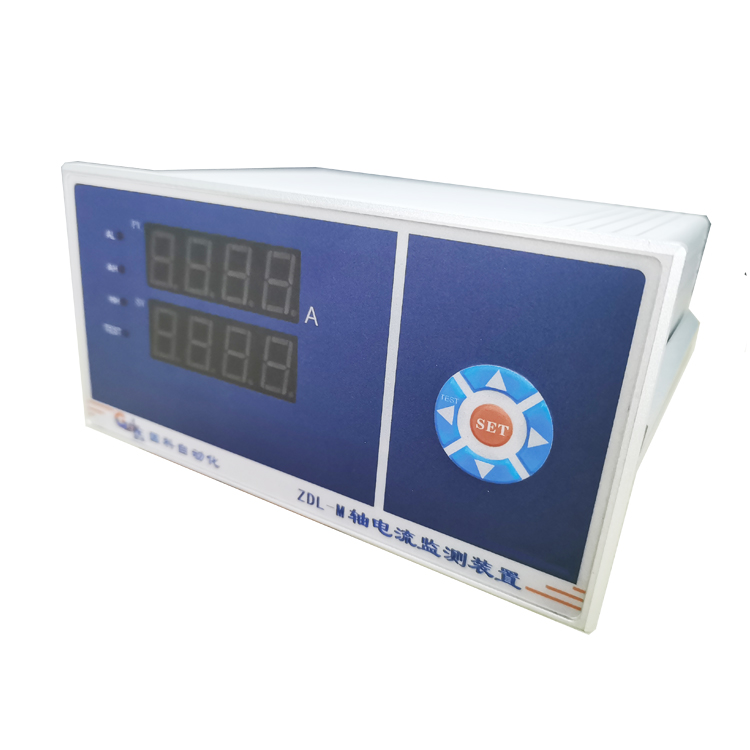

▲ ZDL-M轴电流监控装置采用24位2通道AD分别测量轴电流及测试绕组电流真有效值，大大提高了测量精度。ZDL采用2个4位LED显示器。正常工作时：PV显示轴电流大小,SV显示报警值AL。校验系统精度时：PV切换显示校正后轴电流及校正量，SV显示测试绕组电流。简化了用户的校验装置，提高了校验精度。
▲ ZDL具有2级报警继电器输出。可选择4-20mA变送输出功能，及Modbus RTU通讯协议，RS-485通讯接口。
|
测量范围 |
0~5A |
过载电流 |
20A |
|
测量精度 |
0.5级（0.5%FS±1） |
显示方式 |
双4位LED |
|
输出信号 |
继电器接点2组 |
接点容量 |
5A/250VAC |
|
电流输出 |
4~20mA |
电流输出负载阻抗 |
≤750Ω |
|
开关电源 |
85~265VAC或110~250VDC |
功耗 |
≤5W |
|
环境温度 |
-20~+55℃ |
相对湿度 |
< 90％ |
|
外形尺寸 |
160×80×140(mm) |
开孔尺寸 |
152+1×76+1(mm) |
|
仪表重量 |
约0.5kg |
|
|
