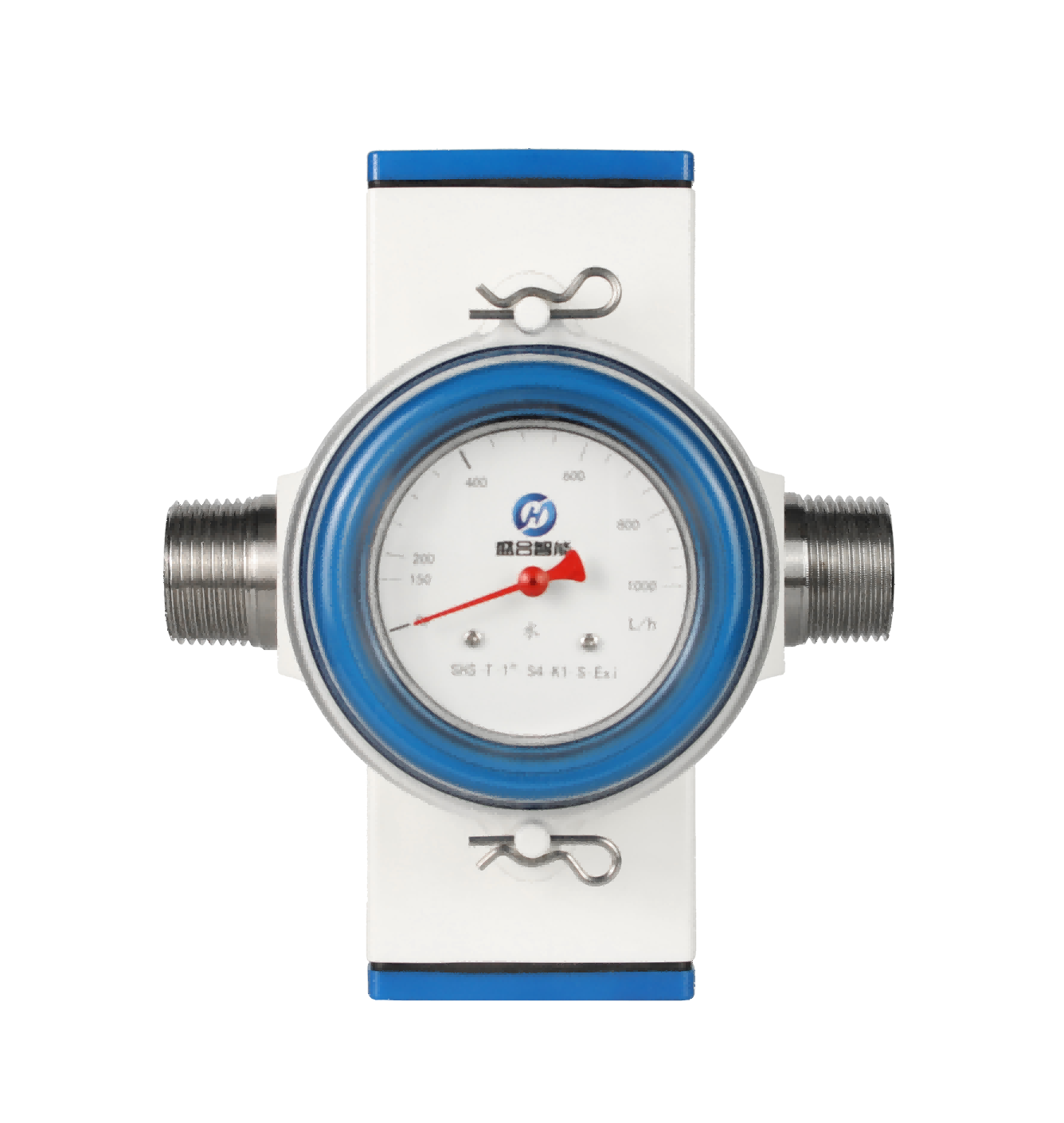

水平流量开关_润滑油流量开关_承德盛合智能仪器仪表有限公司

水平流量开关采用锥形测量管和测量靶，当流体沿着锥形管通过时，测量靶依据流量的大小而产生位移，测量靶的位移，靠弹簧平衡力的作用而产生平衡，通过磁耦合系统传到指示系统，从而实现流量的监测和控制。

主要特点：

·流线型结构设计、坚固耐用、锥管形式磁耦合测量系统

·清晰的流量显示刻度、读取方便，旋转指针分度刻度

·1或2个流量限位开关点，量程内任意设置

主要技术参数

仪表型号		SHS1	SHS2	SHS3
测量范围	流量流量（m3/h）	0.02-30	0.02-30	10-150
连接形式	螺纹连接	3/4"～2-1/2"	-	-
连接形式	法兰连接	-	DN15-DN65 (1/2"～2-1/2")	DN80-DN200 (3"～8")
仪表材料	表体	304/316L	304/316L	304/316L
仪表材料	外壳	塑料	塑料	塑料
指示器	旋转刻度	流量现场指示	流量现场指示	流量现场指示
流体方向	垂直方向	自下向上或自上向下
操作压力	螺纹连接	4.0Mpa	-	-
操作压力	法兰连接	-	4.0Mpa	1.6Mpa
介质温度℃	标准型	≤120	≤120	≤120
介质粘度mpa.s	标准型	≤30	≤30	≤30
开关重复性	±2.5%	±2.5%	±2.5%	±2.5%
测量精度	±8%，±12%	±8%，±12%	±8%，±12%	±8%，±12%
报警开关	K1	1个NC或1个NO触点（双稳态）
	K2	2个NC或2个NO触点（双稳态）
	KV1	1个放大继电器的开关触点（双稳态）
	KV2	2个放大继电器的开关触点（双稳态）
触点功率	K1 K2	10W（回路电源可采用24VDC或220VAC供电），建议使用24VDC供电
触点功率	KV1 KV2	1200W，可采用24VDC或220VAC供电）
放大继电器	供电	220VAC,24VDC
	响应时间	5-12ms
防护等级		IP65
