1 概述
1.1 本传感器按照国家标准GB/T 11828.1-2002《水文测量仪器第十部分 浮子式水位计》要求设计、制造，适用于各类水文站、水库站、闸坝站、遥测站、水电站、潮位站对水位的检测。
1.2 本仪器无机械传动部件，故无魔损、无摩擦、和测量介质无接触，传感器工作稳定可靠，寿命长。
1.3 本仪器采用全不锈钢结构，外型美观、结构简单、安装方便。
2.2 工作原理

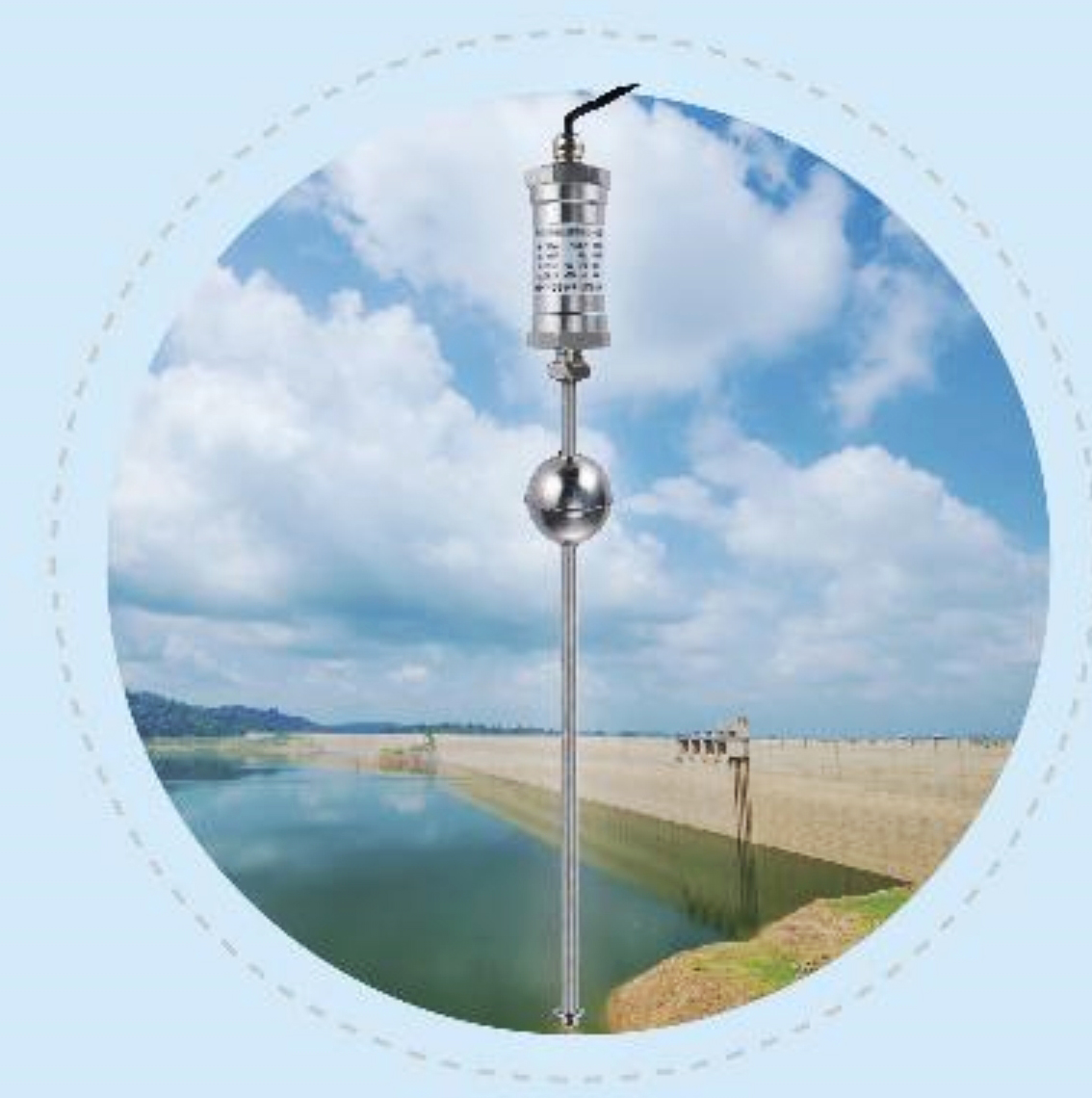

本传感器由三部份组成：测杆、电路部份及浮球组成，工作时电路部件产生一个电流脉冲，该脉冲沿着测杆内的波导丝向下传输，并产生一下环形磁场。在测扞外配有一个浮球，浮球随着水位的变化而上下浮动，由于浮球内装有一个永久磁钢所以浮球也同时产生一个磁场，当二个磁场相交时产生一个扭转脉冲，扭转脉冲沿着测杆回传至电路部件，电路部件测出发送电流脉冲与返回的扭转脉冲的时间差而算出浮球的实际位置，从而得出水位。
3 性能指标
3.1 量程：0-1000mm、0-1500mm、0-2000mm。（其它量程可定做）
3.2 分辩率：0.1mm。
3.3 测量误差：±1mm（±0.1%F.S)
3.4 测量水位变率：>40cm/min
3.5 采样频率：不大于100ms。
3.6 浮子直径：50mm。
3.7 工作电压：直流12V（工作电压范围：（-10%∽+20%）。
3.8 平均工作电流：不大于20mmA.
3.9 工作环境：:－10℃∽＋60℃（测井内不结冰）
3.10 输出接口：RS485，MODBUS协议。
3.11 防护等级：IP65
4 接线方式
|
棕色 |
黑色 |
灰色 |
兰色 |
|
12V正 |
12V负 |
485A |
485B |
5 通讯协议
读取水位：
01 03 00 00 00 01 84 0A
地址 功能码 寄存器地址 寄存器数量 CRC16校验
回复数据：
01 03 02 13 BA 34 C7
地址 功能码 字节个数 数据高位 数据低位 CRC16校验
水位(mm)=0X13BA/10=5050/10=505.0mm
查询地址：
FF A0 40 38
广播 功能码 CRC16校验
回复数据：
FF A0 01 F8 30
广播 功能码 地址 CRC16校验
设备地址为 1
修改地址：把设备地址从1改为2
01 A1 02 D8 51
原地址 功能码 CRC16校验
回复数据：
01 A1 02 D8 51
原地址 功能码 CRC16校验
地址改为2
设置零点：把当前水位设置为0水位
01 06 00 01 00 00 D8 0A
地址 功能码 寄存器地址 数据值 CRC16
回复数据：
01 06 00 01 00 00 D8 0A
地址 功能码 寄存器地址 数据值 CRC16
