SWR德国斯威尔ClampFlow软管固体流量测量仪
固体物料质量流量测量——软管输送

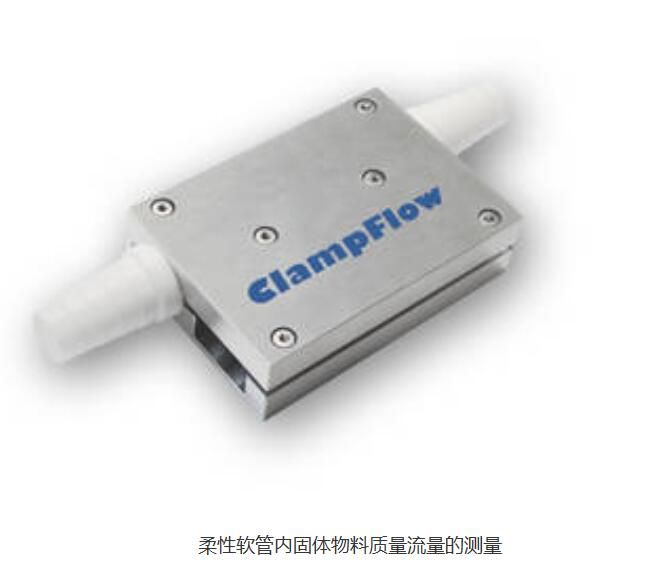

ClampFlow软管固体流量测量仪
· 可测量所有类型的固体粉末和研磨物料
· 可迅速识别管道中物料流动中断与否
· 坚固的外型
· 可以以包裹管道或者嵌入管道的形式进行简单安装
· 可测量非导电物料
SWR德国斯威尔ClampFlow软管固体流量测量仪应用:
软管固体流量测量仪ClampFlow 是特别研制用于测量柔性软管内固体物料质量流量的测量系统。该系统适用于所有柔性软管，即由绝缘材料，如橡胶或塑料制成的软管。该测量系统可应用于外径20mm以下的绝缘材质柔性软管。

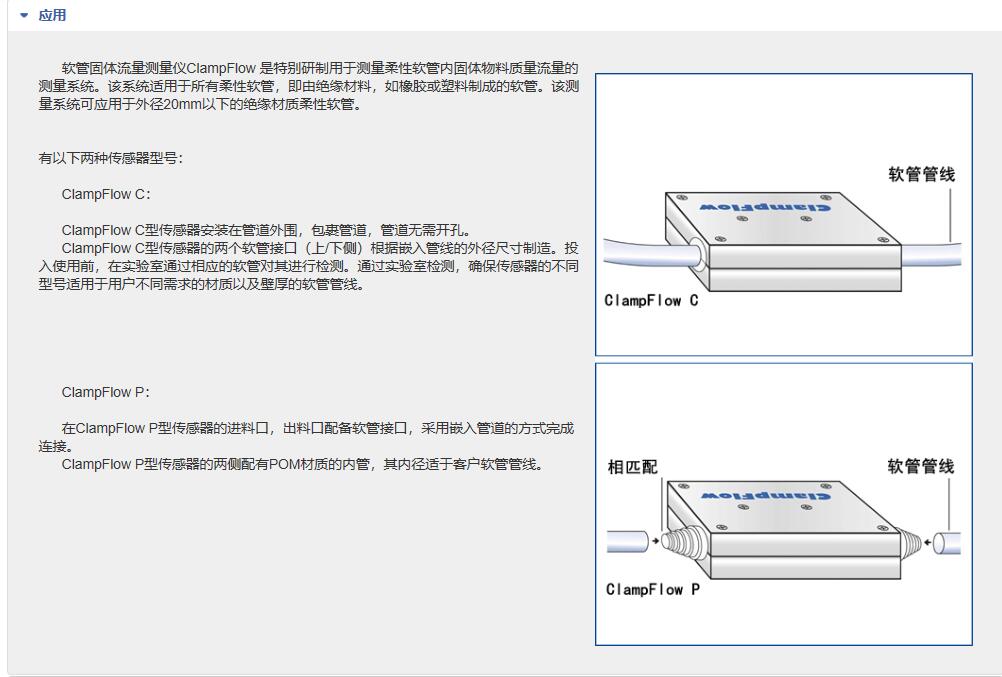

有以下两种传感器型号：
ClampFlow C：
ClampFlow C型传感器安装在管道外围，包裹管道，管道无需开孔。
ClampFlow C型传感器的两个软管接口（上/下侧）根据嵌入管线的外径尺寸制造。投入使用前，在实验室通过相应的软管对其进行检测。通过实验室检测，确保传感器的不同型号适用于用户不同需求的材质以及壁厚的软管管线。
通过高频电磁场的特殊耦合，在测量管中产生一个均匀的测量场。该测量场中的固体物料吸收该测量场的能量，根据能量的变化传感器输出一个物料的浓度值（kg/m3）信号。
在测量管中，距离固定的两个速度测量点可测出交流电磁场能量的变化。中央处理单元根据相关法计算物料流经两个速度测量点间的时间差。测量点间距离和时间差已知，则可以计算出固体物料的速度值（m/sec）。

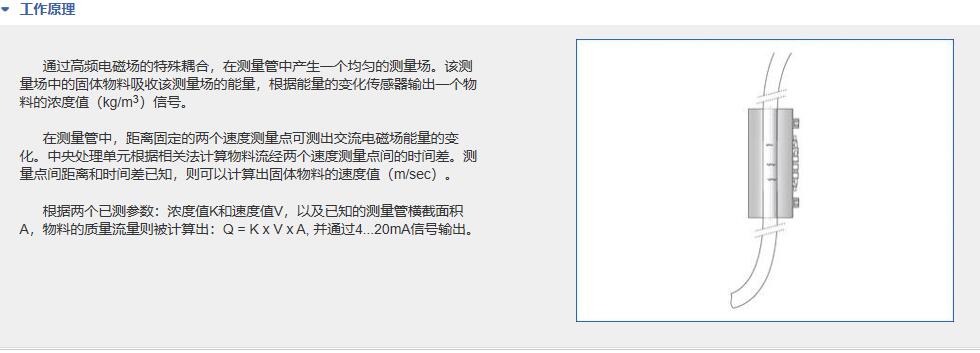

工作原理:
根据两个已测参数：浓度值K和速度值V，以及已知的测量管横截面积A，物料的质量流量则被计算出：Q = K x V x A, 并通过4...20mA信号输出。
通过高频电磁场的特殊耦合，在测量管中产生一个均匀的测量场。该测量场中的固体物料吸收该测量场的能量，根据能量的变化传感器输出一个物料的浓度值（kg/m3）信号。
在测量管中，距离固定的两个速度测量点可测出交流电磁场能量的变化。中央处理单元根据相关法计算物料流经两个速度测量点间的时间差。测量点间距离和时间差已知，则可以计算出固体物料的速度值（m/sec）。
根据两个已测参数：浓度值K和速度值V，以及已知的测量管横截面积A，物料的质量流量则被计算出：Q = K x V x A, 并通过4...20mA信号输出。
安装
传感器的安装点应保证一定的前后直管段（如图所示）。软管或者通过软管底座固定，然后由螺栓固定在传感器凹槽内，或者软管分开延伸至在传感器上游或下游安装的适配器。在延伸段不需要其他工具。
中央处理单元和传感器间距离ZUI大可为2m。传感器自带一条2m长的电缆线。
技术参数
传感器
外壳材质
压铸铝
防护等级
IP65
环境温度
+10…+60℃
重量
0.4kg
尺寸
105 x 75 x 28 mm (B x H x T)
中央处理单元
电源
24VDC
发射功率
12W
环境温度
-10…+45℃
重量
2.0kg
电流输出
4…20mA，继电器输出
串行输出
RS 485, ModBus-协议
尺寸
160 x 200 x 90 mm (W x H x D
