SWR德国斯威尔浓相固体流量测量仪 DensFlow

固体物料质量流量测量——浓相输送典型应用

1浓相输送的煤粉流量测量2高炉喷吹支管煤粉流量测量3钢厂中高炉喷煤监测在管径4.DN300的管道里测量5PVC-粉末高炉喷吹总管流量监测

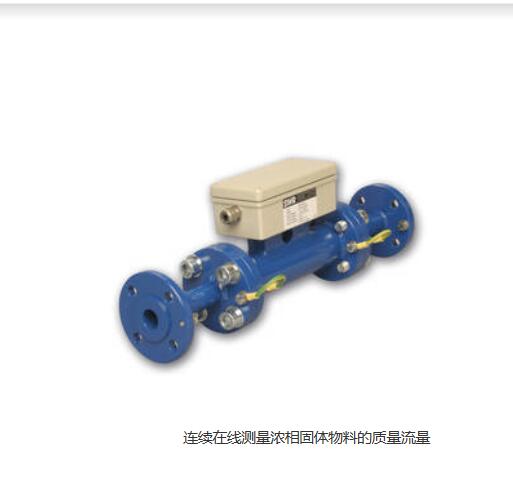

浓相固体流量测量仪DensFlow是一套用于测量浓相固体物料质量流量的测量系统。

• 气力浓相输送，可靠的流量测量 测量流量无限制 ZUI大工作压力可选25bar横截面安装，因此安装时没有安装死角（固体物料运输时在测量管中无堆积结垢现象）测量不受物料的流动速度影响 安装简便 免维护 非接触式测量（无机械部件）
• 浓相固体流量测量仪DensFlow是一套用于测量浓相固体物料质量流量的测量系统。
• 德国SWR斯威尔浓相固体流量测量仪 DensFlow应用领域;

    浓相固体流量测量仪DensFlow主要用于以下工况的在线测量：

•             粉尘或颗粒
•             气力输送的浓相物料

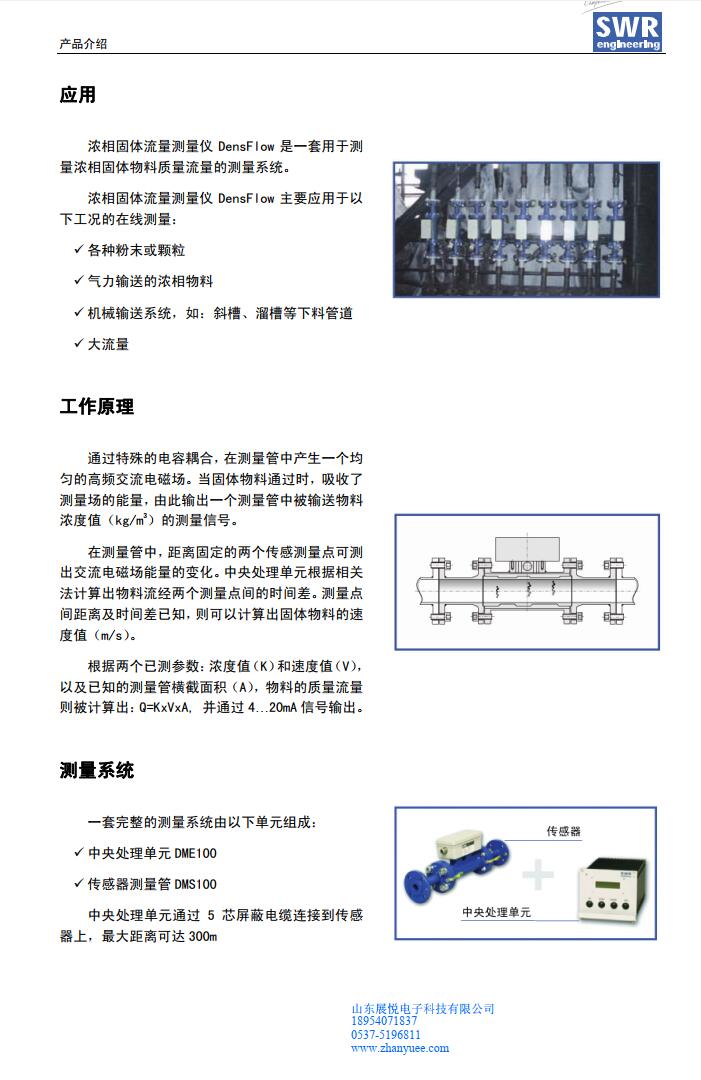

工作原理

通过高频电磁场耦合在测量管中产生一个均匀的测量场。
      该测量场中的固体物料吸收了该测量场的能量，由此输出一个测量管被输送物料的浓度值（kg/m 3）的测量信号。
      在测量管中，两个速度传测量点可测出交流电磁场能量的变化。这两个速度测量点距离固定。中央处理单元根据相关法计算物料流经两个测量点间的时间差。测量点间距离和时间差已知，则可以计算出固体物料的速度值（m/sec）。
      根据两个已知参数 浓度值K和速度值V，以及已知的测量管横截面积A，物料的质量流量则被计算出：Q = K x V x A, 并通过4...20mA信号输出。

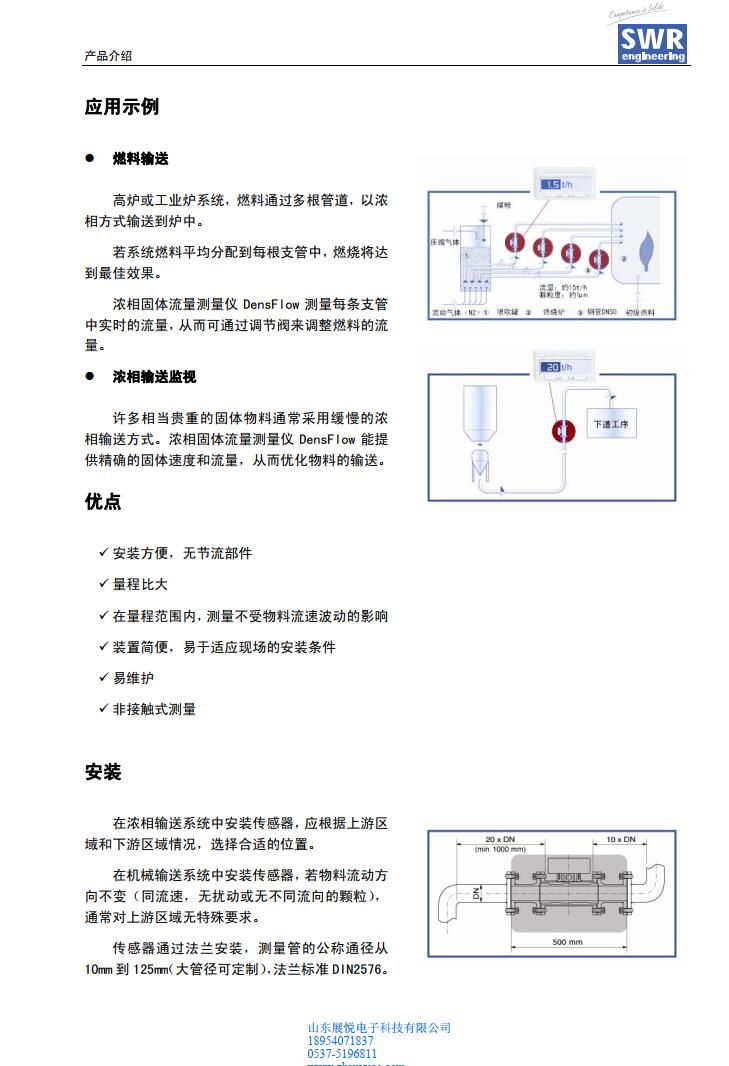

安装:

在气力浓相输送系统中安装传感器，应根据上游区域和下游区域的情况，选择合适的安装位置。

      在选定的安装点上传感器通过法兰安装，测量管的公称通径可达150mm，法兰标准DIN2576、

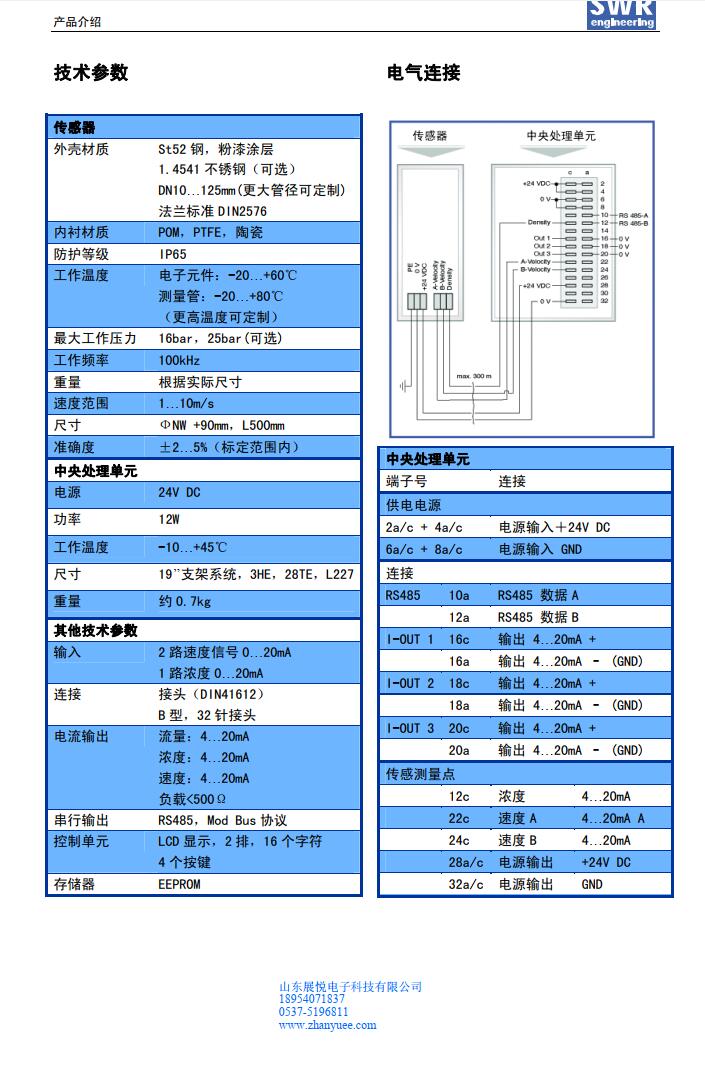

技术参数

传感器

外壳材质

St 52 钢, 粉末喷涂 (可选 1.4541 不锈钢)

NW 10 ... 250 mm（更大管径可定制）, 法兰 DIN 2576

内衬材质

POM, PTFE,陶瓷

防护等级

IP 65

工作温度

传感器管: -20℃ ... +60℃ 传感器元件: -20℃ ... +80℃ （更高温度可定制）

工作压力

16 bar, 可选 25 bar

工作频率

100 kHz

重量

根据实际尺寸

速度范围

1…10m/s

尺寸

Φ NW + 90 mm, L 500 mm

准确度

± 2…5% 标定范围内

中央处理单元

电源

24 V DC

功率

12 W

工作温度

-10℃ ... 45℃

防护等级

IP 65 按照 EN 60 529/10.91标准

尺寸

19" 支架系统

3HE, 28TE, L 227 mm

重量

约 0.7 kg

其他技术参数

输入

2 路速度信号 0 ... 20mA

1 路密度信号 0 ... 20 mA

连接

接头 (DIN 41612标准) B型号 32针

电流输出

流量: 4 ... 20 mA

速度: 4 ... 20 mA

密度: 4 ... 20 mA

负载 < 500 Ω

串行输出

RS 485, MOD-Bus 协议 9针连接头

控制单元

LCD-显示 背光 16 x 2 个数字，4按键

存储器

EEPROM
