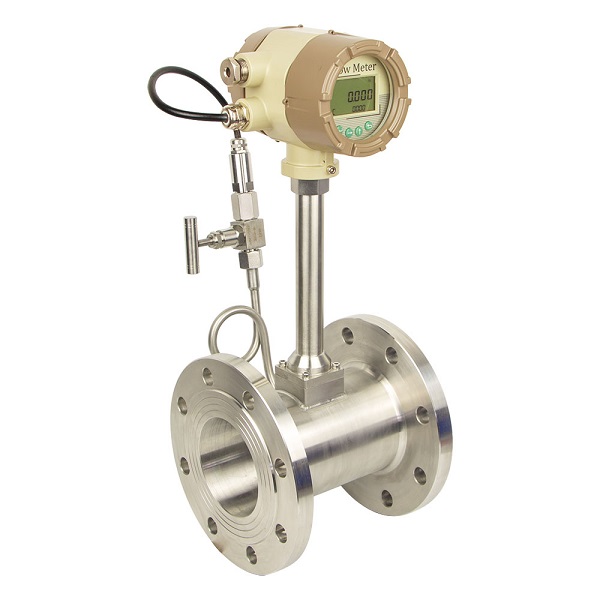

LUGB型涡街流量计利用卡门漩涡的原理，采用优化的电路设计、数字化智能信号检测及处理，并使用信号隔离及软件抗干扰技术，提高了仪表的测量精度、稳定性及抗干扰能力，仪表常数长期稳定。适用用于气体、液体、蒸汽的流量测量，广泛用于石油、化工、冶金、热力、纺织、造纸、电力、环保及市政建设等行业。

【涡街流量计原理】

在流体中设置非流线型旋涡发生体（阻流体），则从旋涡发生体两侧交替地产生两列有规则的旋涡，这种旋涡称为卡曼涡街，如图所示。


1-旋涡发生体  2-压电传感器

旋涡列在旋涡发生体下游非对称地排列。设旋涡的发生频率为f，被测介质来流的平均速度为V，旋涡发生体迎流面宽度为d，表体通径为D，根据卡曼涡街原理，有如下关系式:

                         f=StV/d                 公式(1)

式中：
f－发生体一侧产生的卡门旋涡频率
St－斯特罗哈尔数（无量纲数）
V－流体的平均流速
d－旋涡发生体的宽度
由此可见，通过测量卡门涡街分离频率便可算出瞬时流量。

【产品特点】

 ◆ 无可动部件，长期稳定，结构简单便于安装和维护
 ◆ 传感器输出为脉冲频率，其频率与被测流体的实际流量呈线性，零点无漂移，性能十分稳定
 ◆ 精确度较高，通常液体的测量精度为±1.0%；气体的测量精度为±1.5%
 ◆ 测量量程范围宽，在雷诺数为2×104 ～7×106范围内，可达1:20
 ◆ 压损小（约为孔板流量计的1/4～1/2），属于节能流量仪表
 ◆ 安装方式灵活，根据现场工艺管道不通，可水平，垂直和不同角度倾斜安装
 ◆ 采用消扰电路和抗震动传感头，具有一定抗环境振动性能
 ◆ 采用超低功耗单片微机技术，1节3V10AH锂电池可使用5年以上
 ◆ 由软件对仪表系数非线性进行修正，提高测量精度
 ◆ 采用EPROM对累积流量进行掉电保护，保护时间大于10年

【涡街流量计技术参数】

执行标准： 涡街流量计（JJG1029-2007）
适用介质：气体、液体、蒸汽
精度等级： 液体：±1%； 气体或蒸汽：±1.5%
公称压力： 1.6Mpa、2.5Mpa、4.0Mpa（其他可订制）
介质温度：-40℃～+450℃
量 程 比： 1:10；1:15；1:20
传感器材质： 304不锈钢、316（L）不锈钢等
输出信号： 脉冲信号、4～20mA信号， RS485通讯输出、HART协议等
供电方式：24VDC；内置锂电池
防爆等级：本安型ExiaIICT5；隔爆型 ExdIIBT6
防护等级：IP65或更高
连接方式：卡装式/法兰式/插入式；

【涡街流量计流量范围】

【涡街流量计选型注意事项】


1、涡街流量计适用的流体比较广泛，但不适用于测量低雷诺数（ReD≤20000）流体。低雷诺数时斯特劳哈尔数随着雷诺数而变，仪表线性度变差，流体粘度高会显著影响甚至阻碍旋涡的产生，同时对于流体的脏污性质要注意。

2、含固体微粒的流体对旋涡发生体的冲刷会产生噪声，磨损旋涡发生体。若含有的短纤维缠绕在旋涡发生体上将改变仪表系数。

3、脉动流和旋转流会对涡街流量计产生严重影响。如果脉动频率与涡街频率频带合拍可能引起谐振破坏正常工作和设备，使涡街信号产生"锁定（1ock-in）"现象，这时信号固定于某一频率。"锁定"与脉动幅值、旋涡发生体形状及堵塞比等有关。

4、由于涡街流量计的仪表系数较低，频率分辨率低，口径愈大精度愈低，故仪表口径不宜过大（DN300以下）。

【生产能力】年产一万套
【公司网站】www.styb.cn
【厂家热线】０２９－８４２１１２１１，１３７５９８７８１８７

西安上太仪表感谢您关注本公司产品！依托古都西安坚实的工业基础、强大的科研能力，汇集西部*人才，上太人以“严谨、务实、创新”为理念，为客户奉献行业精品。我们郑重*，本公司产品从出厂之日起12个月三包，出现非人为损坏质量问题，本公司负责包修、包换、包退，并提供终身维护服务。
