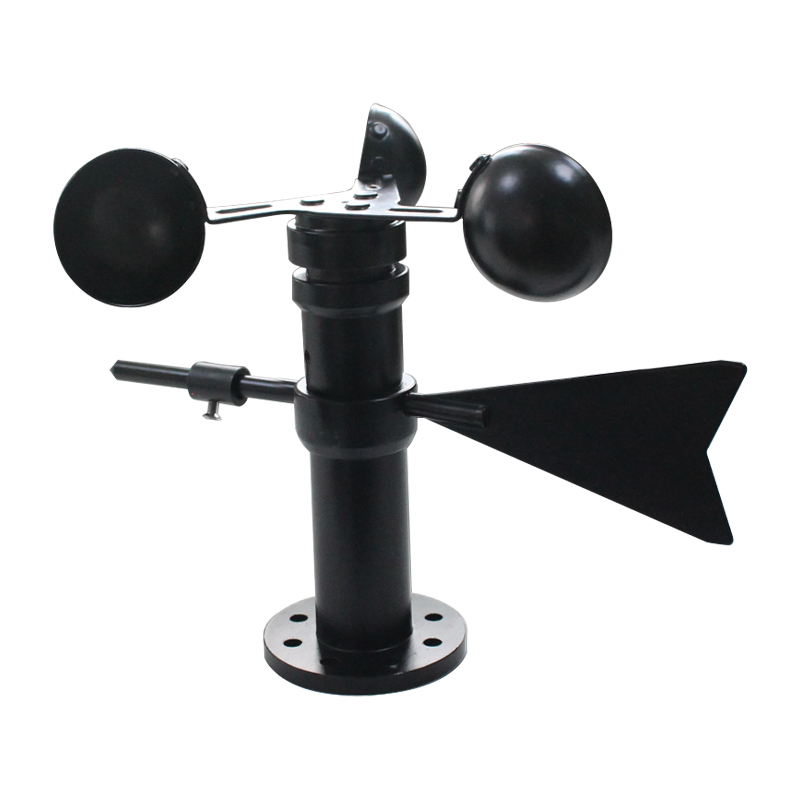

铝合金风速风向一体式传感器
- 价 格：
面议 /
- 供 应 地：上海上海市
- 发布公司：上海搜博实业有限公司
- 产品型号：SM5388
- 品 牌：搜博
- 发布日期：2020/5/13 13:20:12
- 联系人QQ：71182854
详细说明
SM5388采用工业通用标准接口，方便接入PLC，DCS等各种仪表或系统，用于监测风速等状态量。内部使用了较高精度的传感内核及相关器件，确保产品具有较高的可靠性与卓越的长期稳定性, 可定制RS232、RS485、CAN、4-20mA、DC0~5V/10V、ZIGBEE、Lora、WIFI、GPRS、NB-IOT等多种输出方式。
技术参数
|
技术参数
|
参数值
|
|
品牌
|
SONBEST/搜博
|
|
风速量程
|
0~30m/s
|
|
启动风速
|
0.2m/s
|
|
风速测量精度
|
±3%
|
|
外壳材质
|
铝材
|
|
输出方式
|
RS485/4-20mA/DC0-5V
|
|
供电电源
|
DC12~24V 1A
|
|
运行环境温度
|
-40~80°C
|
产品选型
产品设计了RS485,4-20mA,DC0-5V多种输出方式，根据输出方式的不同，产品分为以下几种型号。
|
产品型号
|
输出方式及供电压范围
|
|
SM5388B
|
RS485总线
|
|
SM5388M
|
4-20mA
|
|
SM5388V5
|
DC0-5V
|
产品接线

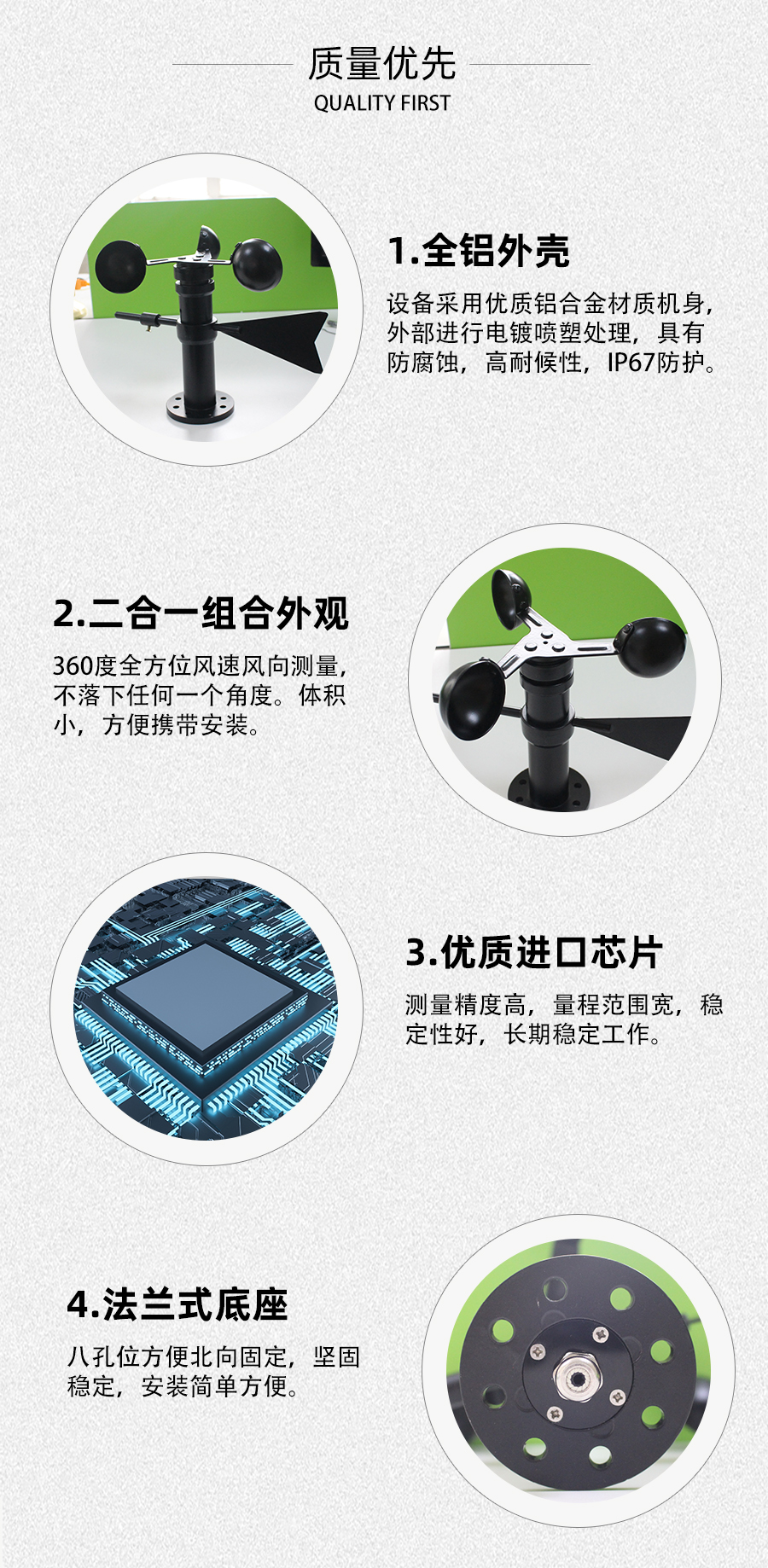

特色与细节
典型应用
RS485型：通讯协议
产品使用RS485 MODBUS-RTU标准协议格式,所有操作或回复命令都为16进制数据。设备出厂时默认设备地址为1，默认波特率为 9600,8,n,1。
1. 读取数据 ( 功能码 0x03)
问询帧（十六进制），发送举例：查询1#设备1个数据,上位机发送命令：01 03 00 00 00 01 84 0A 。
|
地址
|
功能码
|
起始地址
|
数据长度
|
校验码
|
|
01
|
03
|
00 00
|
00 01
|
84 0A
|
对于正确的问询帧，设备会响应数据：01 03 02 00 79 79 A6 ,响应格式：
|
地址
|
功能码
|
长度
|
数据1
|
校验码
|
|
01
|
03
|
02
|
00 79
|
79 A6
|
数据说明:命令中数据为十六进制，以数据1为例，00 79转为十进制数值为121,假设数据倍率为100，则真实值为121/100=1.21，其它以此类推。
2. 数据地址表
|
组态地址
|
寄存器地址
|
寄存器说明
|
数据类型
|
值范围
|
|
40001
|
00 00
|
风速寄存器
|
只读
|
0~65535
|
|
40101
|
00 64
|
型号编码
|
读/写
|
0~65535
|
|
40102
|
00 65
|
测点总数
|
读/写
|
1~20
|
|
40103
|
00 66
|
设备地址
|
读/写
|
1~249
|
|
40104
|
00 67
|
波特率
|
读/写
|
0~6
|
|
40105
|
00 68
|
通讯模式
|
读/写
|
1~4
|
|
40106
|
00 69
|
协议类型
|
读/写
|
1~10
|
4-20mA电流型：风速与电流计算
例设量程为0~30m/s，模拟量输出为4~20mA电流信号时,风速与电流的计算关系如公式所示：C=(30-0)*(X-4)÷(20-4)+0,其中30为风速量程上限，0为量程下限，20为电流输出量程上限，4为下限,X为当前读出的电流值,C为计算出来的风速值,常用数值列表如下：
|
电流 X(mA)
|
风速值 C(m/s)
|
计算过程
|
|
4
|
0.0
|
(30-0)*(4-4)÷(20-4)+0
|
|
5
|
1.9
|
(30-0)*(5-4)÷(20-4)+0
|
|
6
|
3.8
|
(30-0)*(6-4)÷(20-4)+0
|
|
7
|
5.6
|
(30-0)*(7-4)÷(20-4)+0
|
|
8
|
7.5
|
(30-0)*(8-4)÷(20-4)+0
|
|
9
|
9.4
|
(30-0)*(9-4)÷(20-4)+0
|
|
10
|
11.3
|
(30-0)*(10-4)÷(20-4)+0
|
|
11
|
13.1
|
(30-0)*(11-4)÷(20-4)+0
|
|
12
|
15.0
|
(30-0)*(12-4)÷(20-4)+0
|
|
13
|
16.9
|
(30-0)*(13-4)÷(20-4)+0
|
|
14
|
18.8
|
(30-0)*(14-4)÷(20-4)+0
|
|
15
|
20.6
|
(30-0)*(15-4)÷(20-4)+0
|
|
16
|
22.5
|
(30-0)*(16-4)÷(20-4)+0
|
|
17
|
24.4
|
(30-0)*(17-4)÷(20-4)+0
|
|
18
|
26.3
|
(30-0)*(18-4)÷(20-4)+0
|
|
19
|
28.1
|
(30-0)*(19-4)÷(20-4)+0
|
|
20
|
30.0
|
(30-0)*(20-4)÷(20-4)+0
|
如表所示，当测量值8mA时，当前风速为7.5m/s。
DC0-5V电压型：风速与电压计算
例设量程为0~30m/s，模拟量输出为0~5V电压信号时,风速与电压的计算关系如公式所示：C=(30-0)*(X-0)÷(5-0)+0,其中30为风速量程上限，0为量程下限，5为电压输出量程上限，0为下限,X为当前读出的电压值,C为计算出来的风速值,常用数值列表如下：
|
电压 X(V)
|
风速值 C(m/s)
|
计算过程
|
|
0
|
0.0
|
(30-0)*(0-0)÷(5-0)+0
|
|
1
|
6.0
|
(30-0)*(1-0)÷(5-0)+0
|
|
2
|
12.0
|
(30-0)*(2-0)÷(5-0)+0
|
|
3
|
18.0
|
(30-0)*(3-0)÷(5-0)+0
|
|
4
|
24.0
|
(30-0)*(4-0)÷(5-0)+0
|
|
5
|
30.0
|
(30-0)*(5-0)÷(5-0)+0
|
如表所示，当测量值2.5V时，当前风速为15m/s。

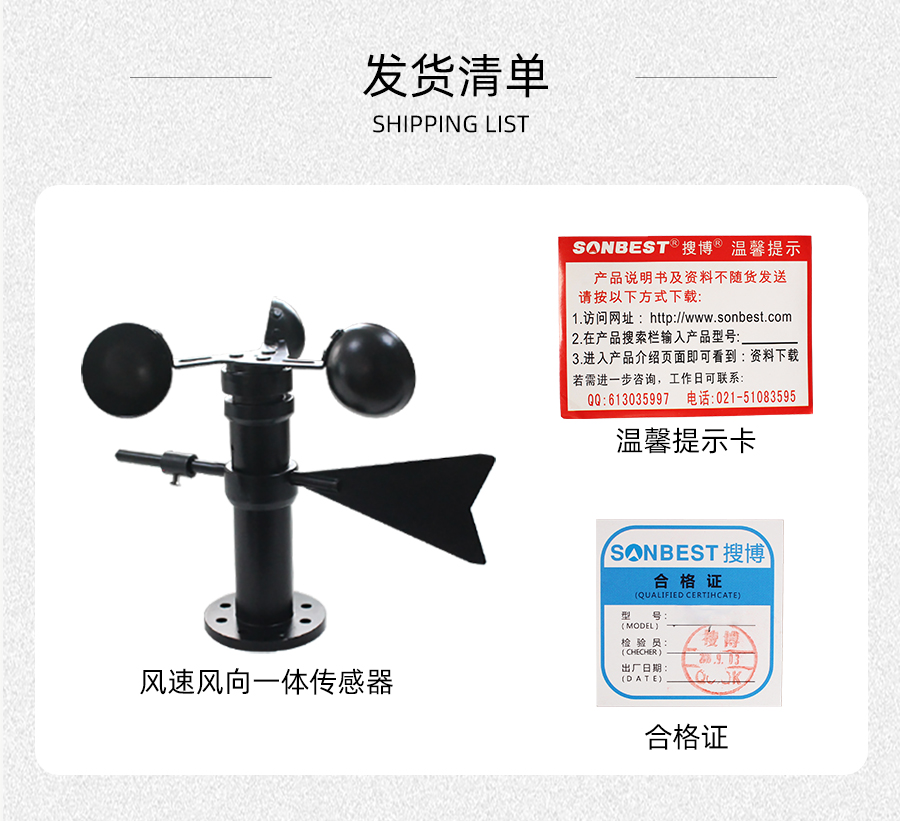

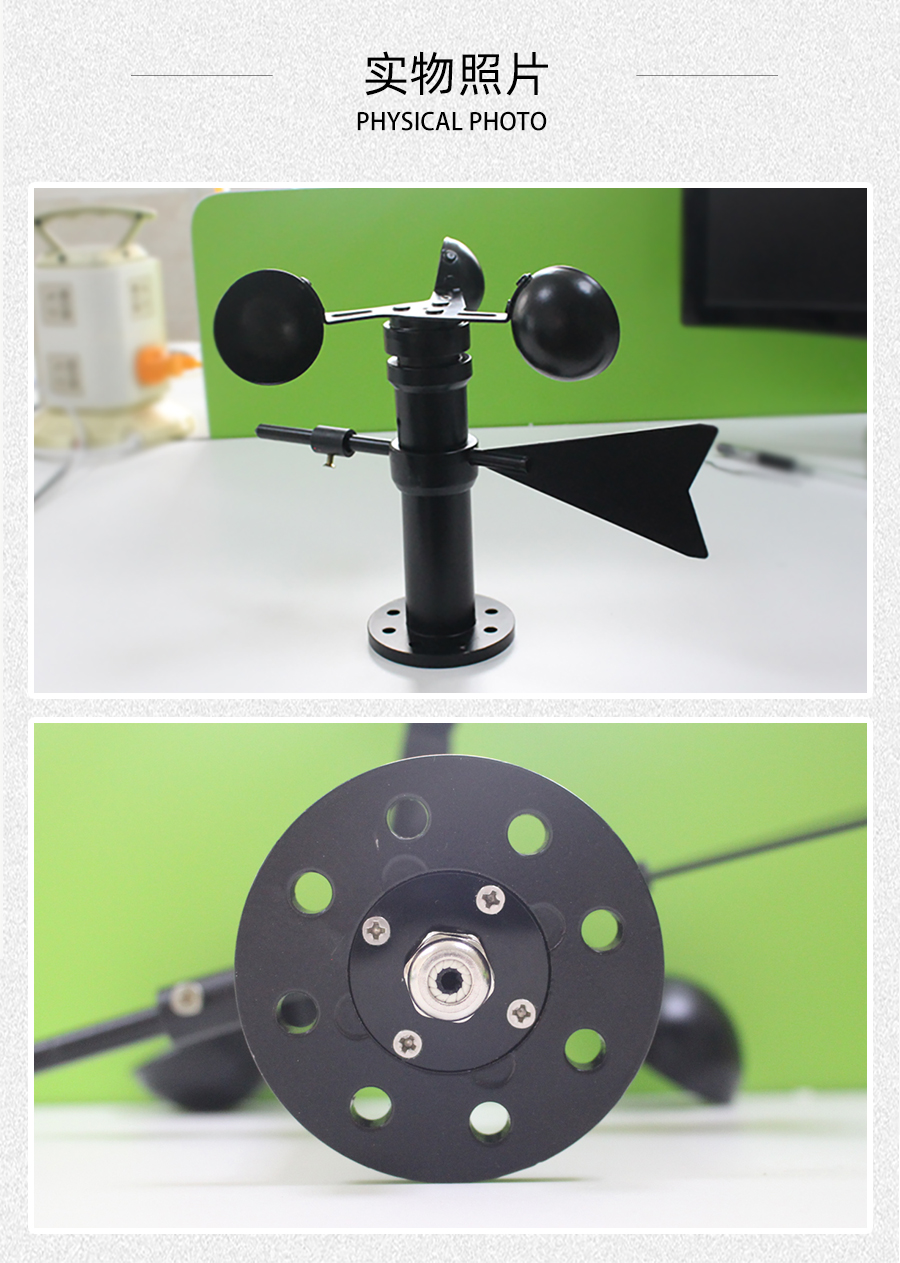

清单与实物
