RS485组网型大屏LCD壁挂式温湿度显示仪为RS485总线式温湿度显示仪，采用RS485接口，标准MODBUS-RTU协议，可实现多点同时监测，组网并远传。
本产品可应用于(1) 通讯基站档案库 (2) 仓库(3) 实验室(4) 工厂，车间，机房(5) 博物馆，档案室，图书管(6) 医院(7) 宾馆酒店，生活小区 (8) 石油化工基地(9) 发电厂，核电站，变电站(10) 农业研究基地,卫生防疫站，环保部门等其它需要监测温湿度的各种场合等。
为便于工程组网及工业应用，本模块采用工业广泛使用的MODBUS-RTU通讯协议，支持二次开发。用户只需根据我们的通讯协议即可使用任何串口通讯软件实现模块数据的查询和设置。

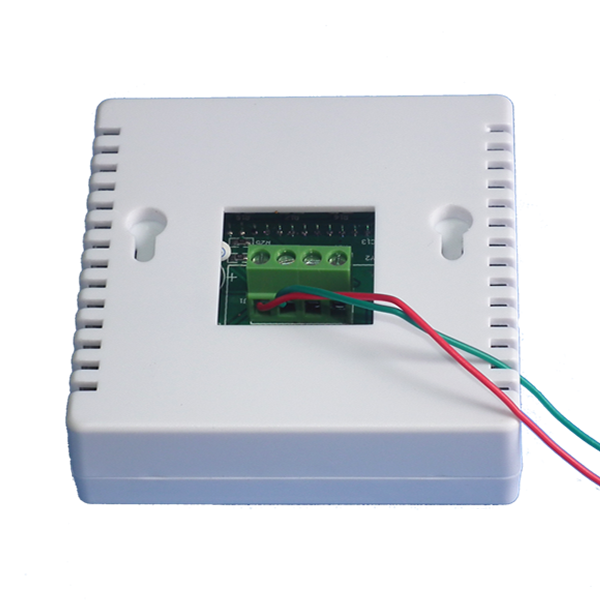

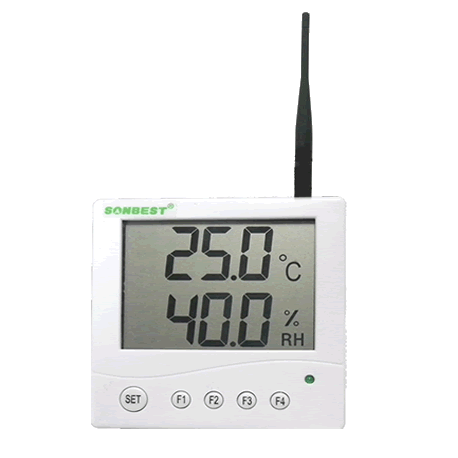

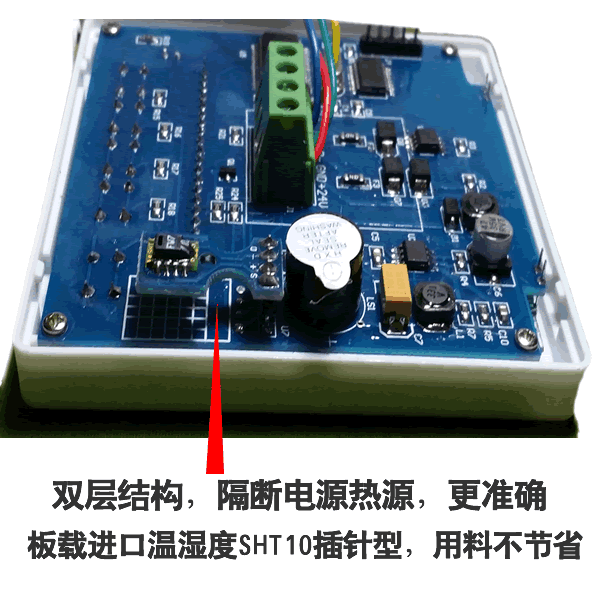

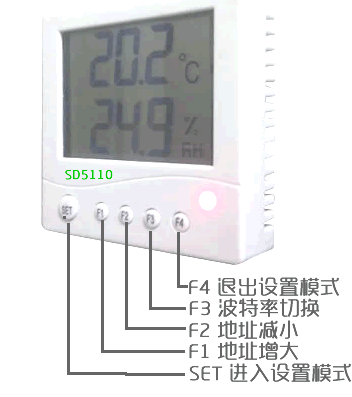

如图所示，产品上有4个键，按键可以用以设置设置地址及波特率.
|
按键 |
功能 |
操作说明 |
|
SET |
进入设置模式 |
长按1-3秒，进入设置模式 |
|
F1 |
地址增大 |
按1秒左右增加一次，长按连续增大 |
|
F2 |
地址减小 |
按1秒左右减小一次，长按连续减小 |
|
F3 |
波特率切换 |
每按一次，切换一个波特率，9.6表示9600，19.2表示19200 |
|
F4 |
退出设置模式 |
进入正常显示模式 |
|
参数 |
技术指标 |
|
显示测温范围 |
-40℃~+123.8℃ |
|
传感器标称测温精度 |
±0.5℃(@25℃) |
|
显示测湿范围 |
0~100RH |
|
传感器测湿精度 |
±4.5%RH |
|
波特率 |
默认9600（2400,4800,19200可自行设置） |
|
通讯端口 |
ZIGBEE 无线 |
|
供电电源 |
DC6V-24V1A |
|
耗电 |
2W |
|
存储温度 |
-40 -85℃ |
|
运行环境： |
-40 -85℃-40℃～+85℃ |
|

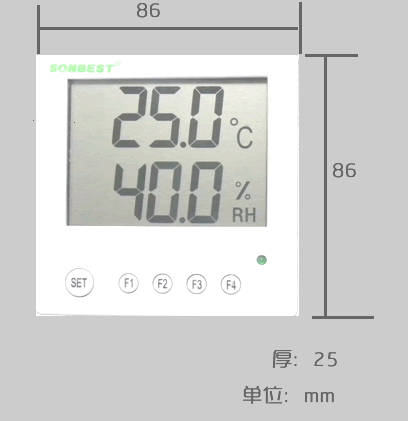

外形尺寸 |
115×96×30mm3 |
设备所有操作或回复命令都为16进制数据。默认通讯波特率：9600,8,n,1。
基本命令格式：
[设备地址][功能码][起始地址：2字节][数据长度：2字节][CRC16校验]
意义如下：
A、设备地址：设备地址范围为1-35,其中250即0xFA为通用查询地址，当不知道设备地址时，可用此通用查询地址进行查询。
B、功能码：不同的应用需求功能码不同，比如3为查询输入寄存器数据。
C、起始地址：查询或操作寄存器起始地址。
D、数据长度：读取的长度。
E、CRC校验：CRC16校验，高位在前，低位在后。
1）读取数据(功能码为0x03 )
[设备地址][03][起始地址：2字节][数据长度：2字节][CRC16校验]
注：数据长度为2字节，温湿度传感器值固定为0x00 02
设备响应：
[设备地址][命令号][返回的字节个数][数据1][数据2][CRC16校验]
响应数据意义如下：
A、返回的字节个数：表示数据的字节个数，也就是数据1，2...n中的n的值。
B、数据1…N：各个传感器的测量值，每个数据占用两个字节。为整型数据，真实值为此值除以100。
例如：查询1号设备上温湿度传感器数据：
发送：01 03 00 00 00 02 C4 0B
回应: 01 03 04 0B 1D 15 68 67 6F
上例回复数据中：01表地址1，04表数据长度为4个字节，由于测点数据长度占两个字节，比如第一个数据为0B 1D, 折成10进制即为：2845,因模块分辨率为0.01,该值需除以100,即实际值为28.45度，同理：15 68为第2路值，十进制数据为：5480，湿度值为54.80%RH.

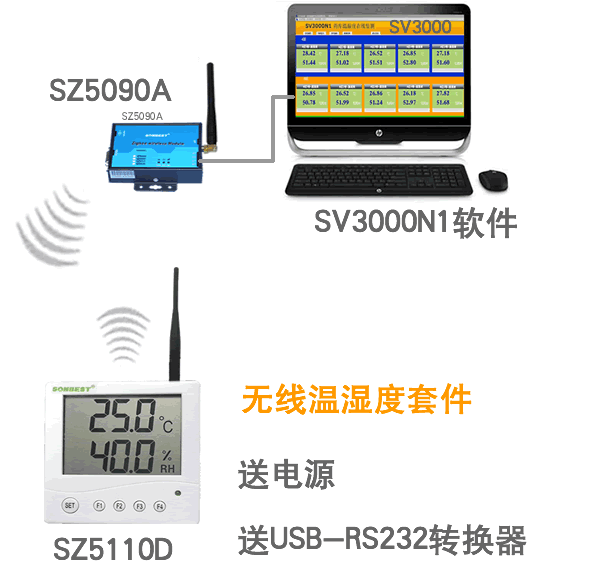

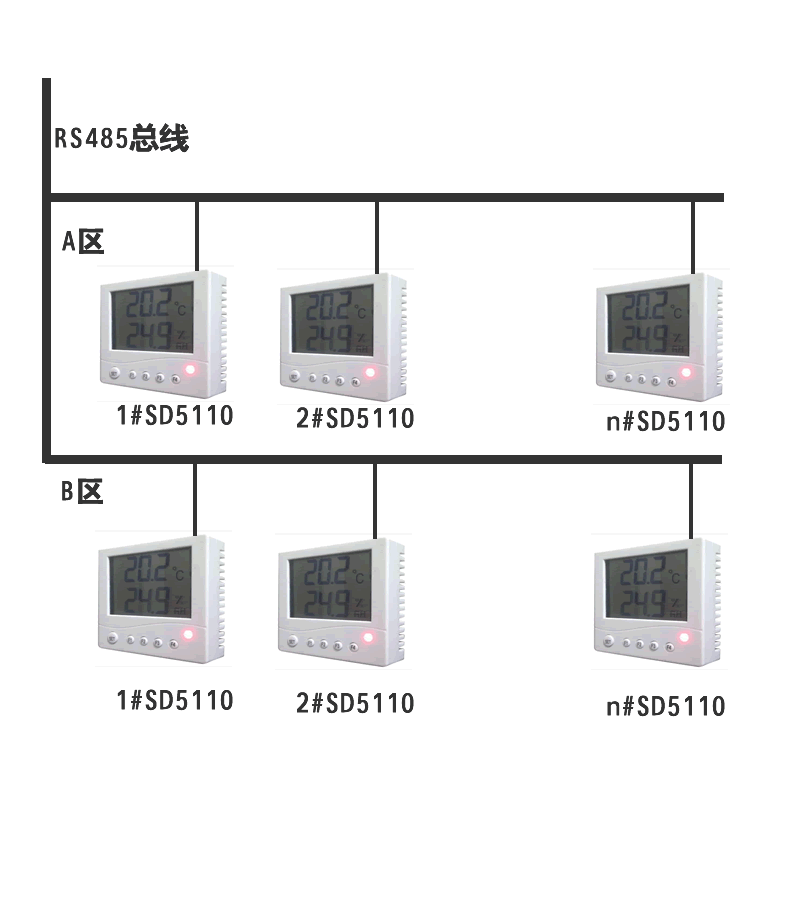

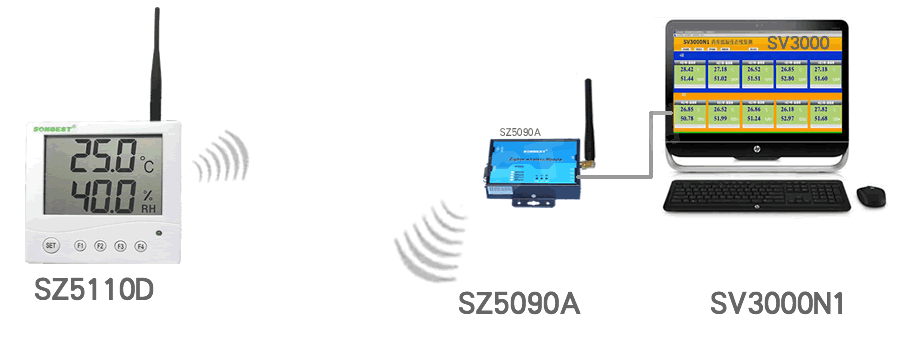

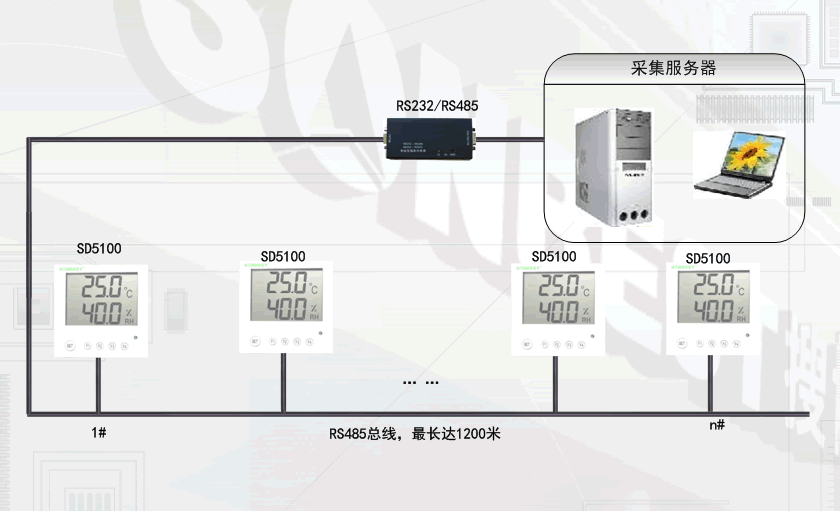

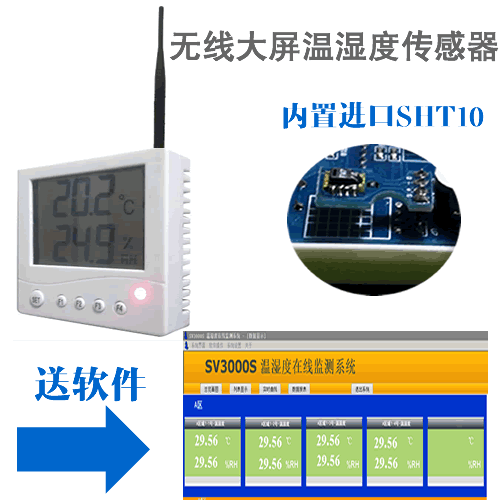

设备支持多台组网，RS485标准MODBUS-RTU协议，配合我司免费赠送的软件，可以快速组建自己的测温系统
仪器 1份
合格证 1份
电子说明书 1份
