TD-ZCS型流速流向仪由水下流速、流向测量部分和水上采集仪表组成。该仪器是一种新的改型仪器，其特点采用新颖的电子、无触点式测量，灵敏度高，防水、防沙性能良好，是一种大量程的流速流向仪，采用三维方式能准确反映水下流速传感器姿态、采用WINCE操作系统、大屏幕触摸屏、更直观、更简易操作的新型流速流向仪，适用于一般河流、海流、渠道、湖泊、水电站、溢港道等地测流速、流向测量。
二、技术参数：
|
流速范围 |
0.05m/s~15m/s |
流速测量分辨率 |
1mm/s |
|
流速测量精度 |
±1.5% |
水深使用范围 |
0~40m |
|
流向(方位角） |
0-360° |
流速历时 |
1-999秒 |
|
测量方式 |
自动、手动 |
供电 |
仪表内置电池供电 |
|
显示 |
液晶触摸屏显示 |
记录周期 |
自动存储容量4G |
|
存储 |
流速、流向、时间、测点名称存储 |
测量范围 |
河流、海流、渠道、湖泊、水电站、溢港道等 |
三、应用范围：
应用范围较广泛，本仪器是用于测量河道、河口、湖泊、水电站、溢港道等水下测点的流速流向。
四、设备组成部分
仪器由水下流速流向采集器、数据传输电缆及水上数据处理器等组成 。流速流向采集器主要作用是测量采集流速和流向值；数据传输电缆作水下采集器与水上数据处理器的数据通讯线；数据处理器负责控制流速流向采集器测量流速流向的启停时间、数据传送，计算和处理测量的流速、流向值。

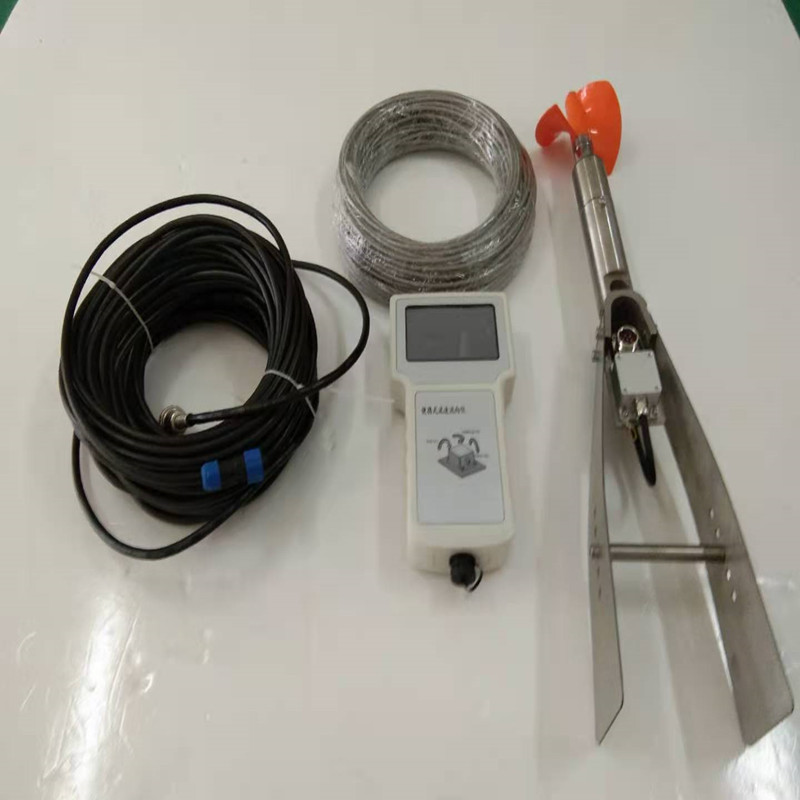

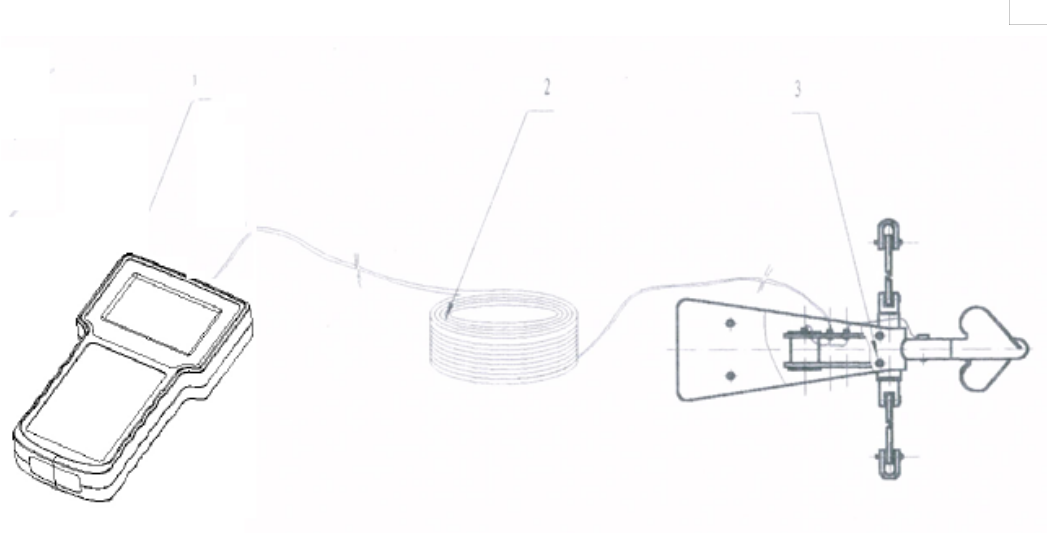

设备组成部分：1、数据采集处理器（流速流向显示表）
2、数据传输电缆（承重通讯电缆）
3、流速流向采集器（流速主机、流向传感器）

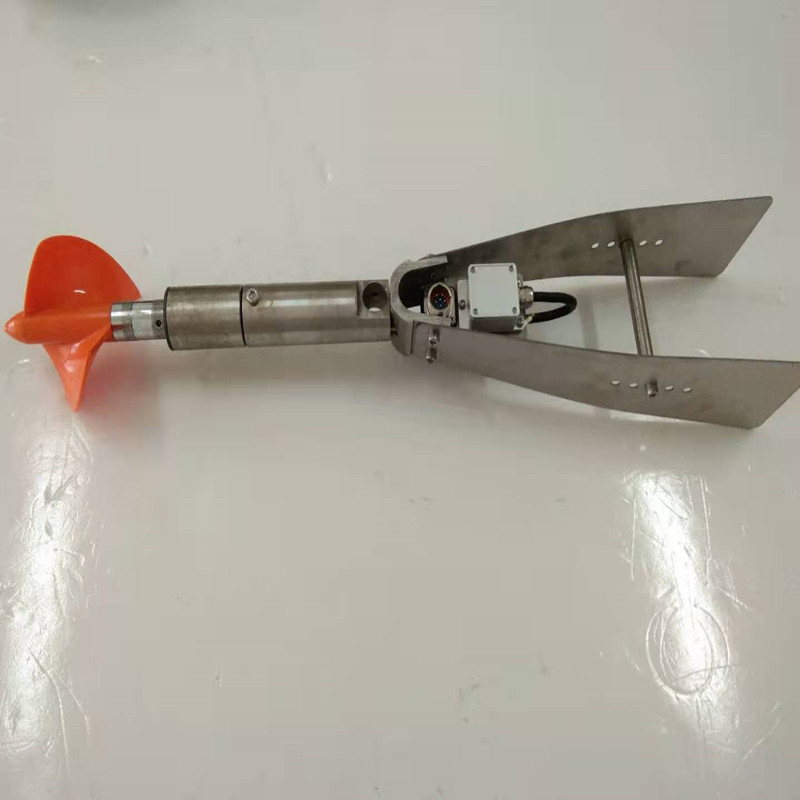

仪器水下部分( 数据采集器 )的前端是每转2个信号的旋浆流速仪，尾部是流向传感器和数据采集器。由于结构原因，加双尾翼和浮子。为避免铅鱼、钢丝绳等铁体对流向传感器的影响，转轴上下均用铜悬杆隔开。流速 、流向数据均在水下初步处理后由四芯电缆传到水上的数据处理器，直接读出测量历时的流向值和流速平均值。
