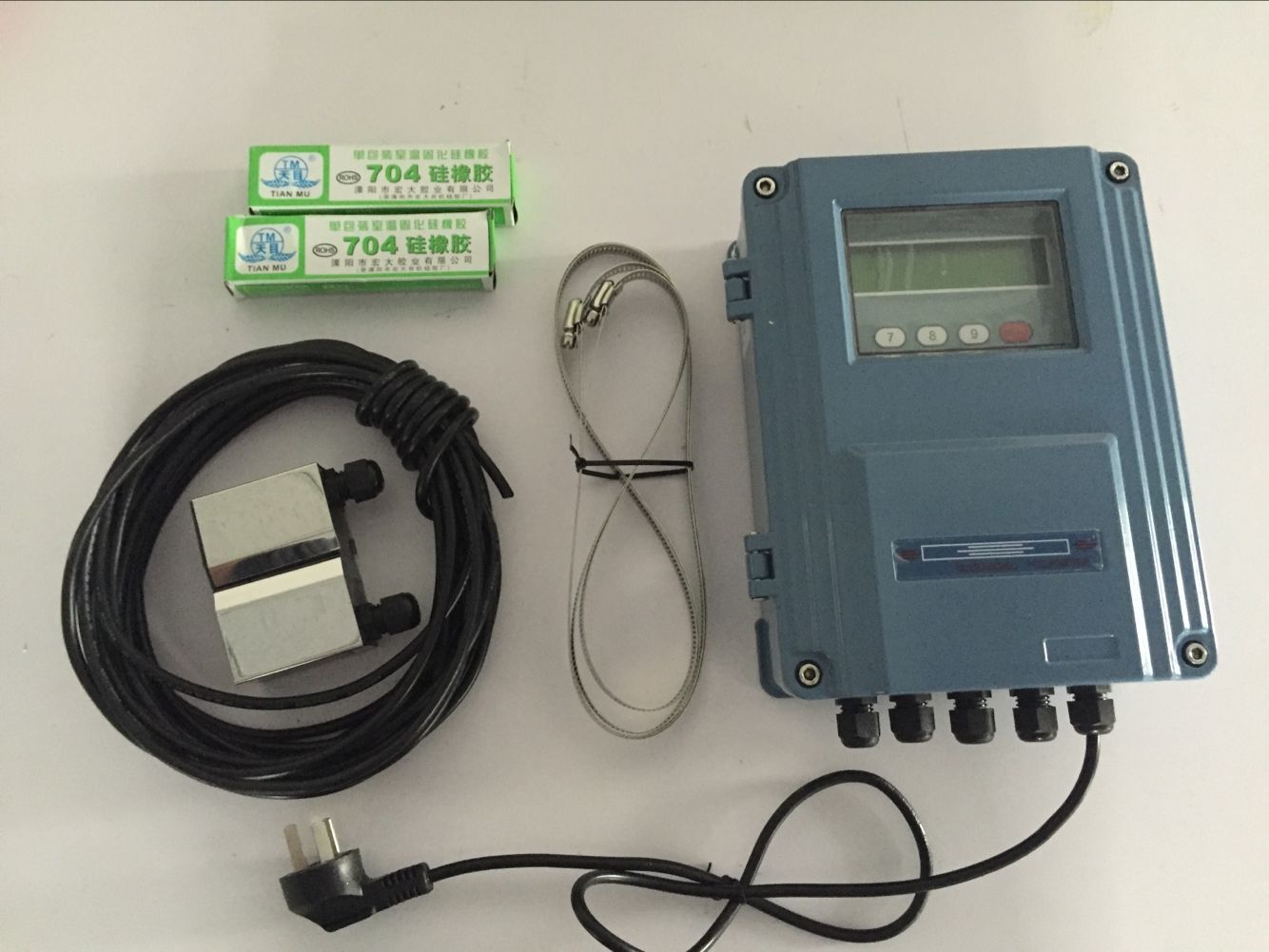

超声波流量计是一种非接触式测量仪表，可用来测量不易接触、不易观察的流体流量和大管径流量。它不会改变流体的流动状态，不会产生压力损失，且便于安装。超声波流量计测量的体积流量不受被测流体的温度、压力、粘度及密度等热物性参数的影响。可以测量各种液体和污水流量。也可以测量强腐蚀性介质和非导电介质的流量。
主要技术参数：
* 测量精度：优于1％
* 重 复 性：优于0.2%
* 测量周期：500ms (每秒2次，每个周期采集128组数据)
* 工作电源：220VAC/8~36VDC
* 流速：64m/s(流速分辨率0.001m/s)
* 显 示：2×10汉字背光液晶可显示瞬时流量及正、负、净累积流量、流速等
* 操 作：4×4轻触键盘 (F4主机磁性4按键) 操作
* 信号输入：◇3路4-20mA模拟输入,精度0.1%,可输入压力、液位、温度等信号
◇2路三线制PT100铂电阻
* 信号输出：◇1路隔离RS485输出
◇1路4-20mA或0-20mA输出
◇1路隔离OCT (脉冲宽度6~1000ms之间可编程，默认200ms)
◇1路继电器输出 (脉冲宽度200ms )
* 数据存储：选配内置数据存储器（SD卡) 可存储时间、瞬时流量、累积流量、信号状态等，通过专用软件可将数据导入计算机，便于统计与管理* 通讯协议：MODBUS协议，M-BUS协议，FUJI扩展协议，并兼容国内其它厂家同类产品的通讯协议
* 其它功能：◇自动记忆前512天、前128个月、前10年正/负/净累积流量
◇自动记忆前30次上、断电时间和流量并可实现流量的自动或手动补加，可通过MODBUS协议读出
◇可编程批量（定量）控制器，故障自诊断功能
◇可通过E-mail传送来的代码文件实现软件升级
* 防护等级：传感器IP68，主机IP65
* 防爆等级：EXdⅡBT4

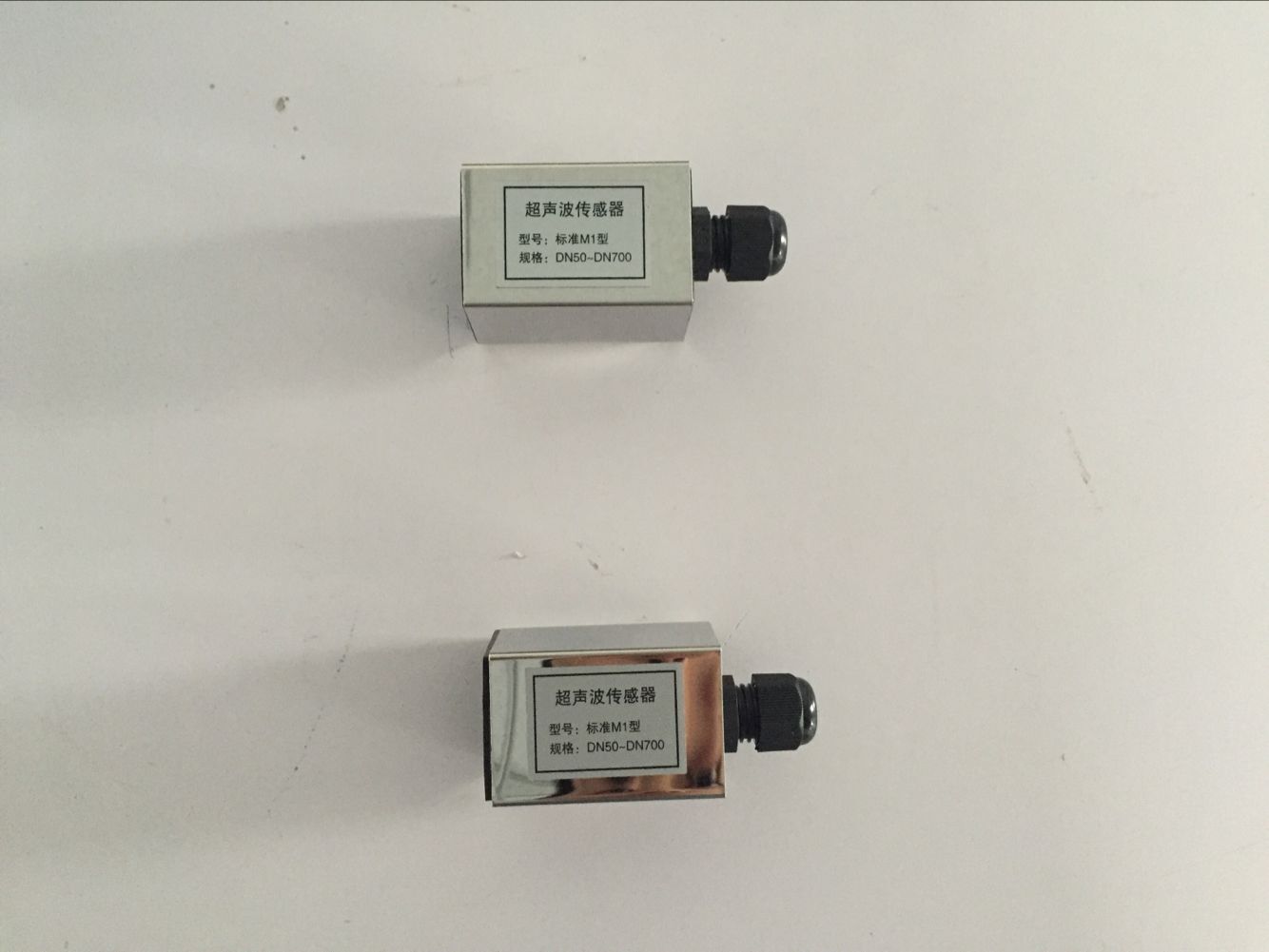

外夹式传感器参数：
外夹式传感器是将传感器直接捆绑在被测管道的外表面从而实现流量测量的一种安装方式，具有与管径无关、安装简单、无需停产、无压力损失等特点。
|
技术参数 |
标准S1型 |
标准M1型 |
标准L1型 |
高温S1H型 |
高温M1H型 |
|
适用管径 |
DN15～DN100 |
DN50～DN700 |
DN300～DN6000 |
DN15～DN100 |
DN50～DN700 |
|
材 质 |
ABS |
特殊高温材料 |
|||
|
工作频率 |
1MHz |
||||
|
安装方法 |
V (N、W）法 |
V、Z法 |
Z法 |
V (N、W)法 |
V、Z法 |
|
标 定 |
整机配对标定 |
||||
|
磁 性 |
有 |
无 |
|||
|
适用温度 |
0℃～70℃ |
0℃～160℃ |
|||
|
防护等级 |
IP68（可浸水工作，水深≤3米） |
||||
|
外形尺寸 |
45×30×30 |
60×45×45 |
80×70×55 |
90×85×24 |
90×82×29 |
|
质量(克/对) |
75 |
250 |
650 |
94 |
150 |
|
介质种类 |
水、海水、污水、酒精、各种油类等能传导超声波的单一、均匀、稳定的液体。 |
||||
|
介质浊度 |
≤20000ppm且气泡含量小 |
||||
|
适用管材 |
碳钢、不锈钢、铸铁、铜、PVC、铝、玻璃钢等均匀质密的管道，允许有衬里。 |
||||
|
管道衬材 |
环氧沥青、橡胶、灰浆、聚丙烯、聚苯乙烯、胶木、聚四氟乙烯等。 |
||||
|
信号电缆 |
SEYV75-2型专用屏蔽电缆，单根可加长到300米，布线时电缆应外加金属套管以增加抗 |
||||
