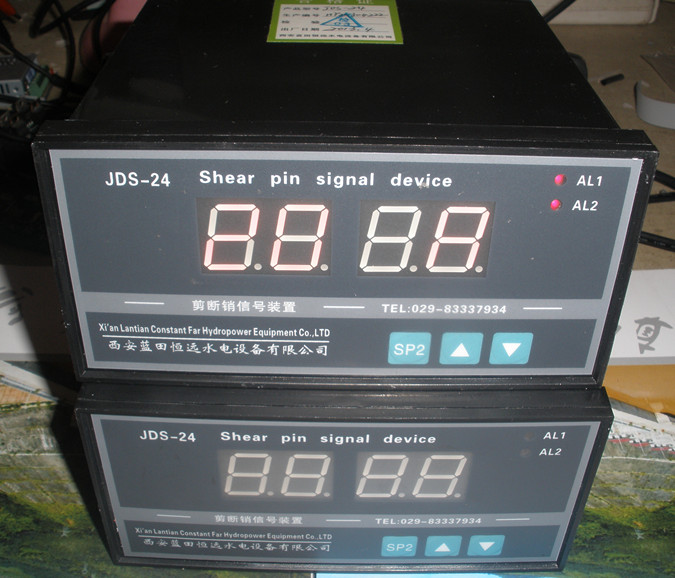

西安恒远24路剪断销报警装置订购中
24路剪断销信号装置用于水轮发电机组自动化系统中，当水轮机某个剪断销剪断时，其中信号器销体及导线同时被剪断，本装置动作，使信号系统发出剪断信号。
特点
装置由变压器、整流桥、小型密封电磁继电器、电容器、 电阻器、发光二极管组成。当端子①、②接入交流220V、50Hz电源时，电磁继电器K1动作，由K1给出回路运行正常信号,电磁继电器K2被所有串联起来的剪断销所短接，K2不动。当与端③、④联接的所有水轮机的剪断销有任何一个（或多个）折断时，则电磁继电器K2动作，从而发出控制信号。当交流母线或厂用交流电停电时，发光二极管发出指示信号。
技术要求：
1.额定电压
a.额定交流电压220V、50Hz；
b.额定直流电压220、110、48V。
2. 动作值装置的动作电压不超过85％额定电压。
3.动作时间在额定电压下，装置动作时间不大于30ms。
4.功率消耗在额定电压下，功率消耗不大于5VA
5.线圈升温当周围环境温度为40℃时，装置线圈应能长期承受1.1倍额定电压，其温升不超过650C
6.触点断开容量在直流有感(τ= 5ms)回路，U≤220V，I≤0.4A为30W
7.介质强度装置所有电路对外壳及非带电金属部分之间的绝缘应能耐受2kV（有效值），50Hz的交流试验电压，历时1min，而无绝缘击穿或闪络现象。
8. 寿命机械寿命为104次
接线说明
(1)端子20、21：为装置电源
(2)端子8、9：为J1报警接点的常闭点。
(3)端子9、10：为J1报警接点的常开点。
(4)端子11、12：为J2报警接点的常闭点。
(5)端子12、13：为J2报警接点的常开点。
(6)剪断销的常开接法：两组剪断销常开信号分别接15、16和17、18，当任意一组信号剪断时J1、J2继电器闭合，指示灯亮。
(7)剪断销的常闭接法：将15、16或17、18任意一组短接，两组剪断销常闭信号分别接1、2和3、4，当任意一组信号剪断时J1、J2继电器闭合，指示灯亮。
