温度巡检仪WP-D

  • 价 格: 面议 /
  • 供 应 地:陕西省西安市
  • 发布公司:西安可雷可水电设备有限公司
  • 产品型号:WP-D
  • 品 牌:可雷可
  • 发布日期:2018/3/21 13:55:48
  • 联系人QQ:2672304331 点击这里给我发消息

详细说明

产品说明Explain

公司简介Content


水电厂测温专家WP-D智能检仪温度巡检仪型号大全

水电厂测温专家WP-D智能检仪



多回路巡检测量控制仪

多路智能巡检显示控制仪 采用先进的微处理器进行智能控制,适用于温度、湿度、压力、液位、瞬时流量、速度等多种物理量检测信号的显示控制,可巡回检测多路测量信号。并能对各种非线性输入信号进行高精度的线性校正。

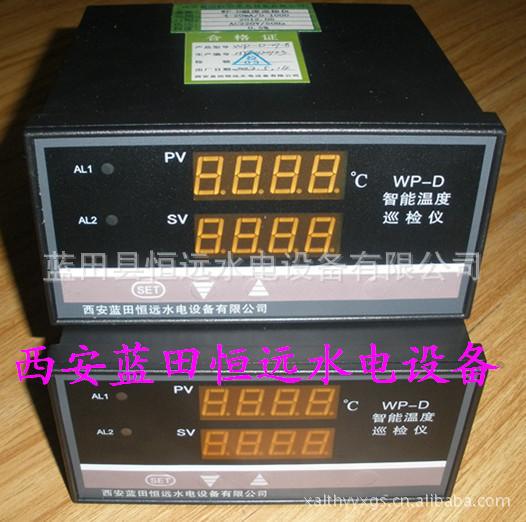

各输入端口均具备万能信号输入功能,且各路可同时输入不同类型的信号,只需通过仪表菜单的简单选定,即可实现不同类型输入信号(各种热电偶、热电阻、标准电压 / 标准电流信号)之间的轻松切换,提高了仪表的通用性和可靠性。P5210214_副本


控制输出有二种:各路统一报警输出 / 变送输出;各路分别独立报警输出 / 变送输出。统一报警型又分为:报警记忆型和报警无记忆型。输入/输出回路均采用光电隔离,具有良好的抗干扰能力。
具有高亮度LED数码显示和全中文大屏幕LCD液晶显示两种。可带有串行通信接口。整机采用卡入式结构,使安装十分简便。

多路巡检仪(统一输出) WP-D807-02-23-HL
多路巡检控制仪(分别报警) WP-D808-01-23-HL
多路巡检控制仪(分别输出统一报警) WP-D808-02-23-HL
多路巡检仪    WP-D809-00-23-N
多路巡检仪(统一输出) WP-D809-02-23-N

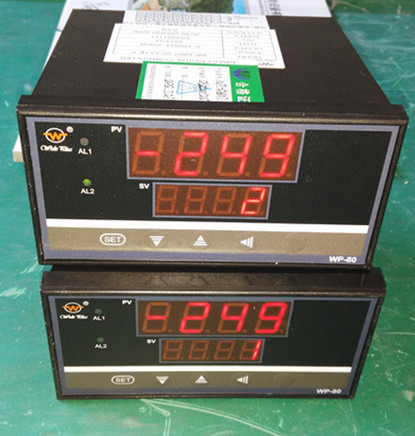

多路巡检控制仪    WP-D816-01-23-HLWP-D807-11


多路巡检仪(统一输出) WP-D814-02-23-HL
多路巡检控制仪分别上限报警    WP-D816-01-23-16H
多路巡检控制仪分别上下报警    WP-D816-01-23-16H16L

型 号 WP-DS、MD806、807、809、816, D808, S808

输入信号
测量通道  1~16路巡回测量
模拟量   热电偶:标准热电偶 — B、S、K、E、J、T、WRe等64路温度巡检仪


电阻:标准热电阻 — Pt100、Cu50、Cu100、远传压力电阻 — 30Ω~350Ω等
电 流:0~10mA、4mA~20mA等(输入电阻≤250Ω)
电 压:0~5V、1V~5V、mV等(输入阻抗≥250KΩ)

输出信号
模拟量输出 DC 4~20mA (负载电阻≤500Ω)  DC 0~10mA (负载电阻≤750Ω)
DC 0~5V (负载电阻≥250KΩ)   DC 1V~5V (负载电阻≥250KΩ)
开关量输出 继电器控制输出 — ON/OFF(带回差);  触点容量:AC 220V/3A;
DC24V/6A(阻性负载) 可控硅控制输出 — SCR (过零触发脉冲)输出;
AC 400V/0.5A
固态继电器输出 — SSR (固态继电器控制信号)输出;
DC 5V~24V/30mA
通讯输出  标准串行双向通讯接口 通讯协议:RS-232C,RS-485
波特率 — 300~1200bps (自由设定)
馈电输出  DC 24V 负载≤30mA

特 性
测量精度  ±0.2%FS±1字或±0.5%FS±1字
分辨率   ±1字
显示范围  -1999~9999WP-D温度巡检仪


显示方式  0.8英寸高亮度LED双数码显示大屏幕全中文LCD液晶显示
发光二极管工作状态显示1~16测量通道号显示
通道屏蔽与锁定功能显示
控制报警  可选择1~16路统一上限、下限控制/报警输出
可选择1~8路分别独立上限、下限控制/报警输出
方式:继电器ON/OFF带回差(可自由设定)
温度补偿  0~50℃温度自动补偿
参数设定  面板轻触式按键数字设定  参数设定值断电后永久保存
参数设定值密码锁定
保护方式  热电偶/热电阻输入断线报警 继电器输出状态LED指示
输入超/欠量程报警电源欠压自动复位
工作异常自动复位

使用环境
环境温度  0~50℃
相对湿度  ≤85% RH避免强腐蚀气体
供电电压  常规型 ·AC 220V %(50Hz±2Hz,线性电源)
特殊型 ·AC 90V~265V(开关电源)·DC 24V±2V(开关电源)
功  耗  ·≤5W(AC 220V线性电源)·≤4W(AC 90V~265V开关电源)
·≤4W(DC 24V开关电源
型 号 WP-MD/D806、807、809、816系列 WP-MS/S806、807、809、816系列
仪表外形
外形尺寸 宽×高×深:160×80×140mm 宽×高×深:80×160×140mm
开孔尺寸
(mm)
重 量   常规型(线性电源):400g 特殊型(开关电源):240g
接 线 图
型 号 WP-D808系列 WP-S808系列
仪表外形
外形尺寸 宽×高×深:160×80×140mm 宽×高×深:80×160×140mm
开孔尺寸
(mm)
重 量   常规型(线性电源):800g 特殊型(开关电源)600g
接 线 图

多路智能巡检显示控制仪型谱表

型     号

说     明

WP-

□□   □□



外形特征

  D
S
MD
MS






















横式数码显示仪表
竖式数码显示仪表
横式LCD液晶显示
竖式LCD液晶显示

外形尺寸 8                 160×80mm(横式),80×160mm(竖式)
通道及控制

□□

              参见“通道及控制”
通讯方式             参见“通讯方式”
输出方式           参见“输出方式”
输入类型 □□         参见“输入类型”
第一报警方式 N
H
L
      无报警(可省略)
上限报警
下限报警
第二报警方式     同第一报警方式

报警记忆

K



不带报警记忆功能(可省略)
带报警记忆功能(注2)

供电方式

T
W

AC 220V供电(线性电源,可省略)
AC 90~265V供电(开关电源)
DC 24V供电(开关电源)



★特殊型号或要求的,请定货时说明输入信号类型或参考标准。
★注1:若各路需输入不同类型的信号,请在订货时详细说明。
如选择全切换输入,请在输入类型代码中选择“23”。
★注2:统一控制/报警输出:即仪表所有各路共用一个(或两个)控制/报警继电器,或所有各路共用一组变送
控制输出,统一控制/报警输出有两种报警型式:(选择报警记忆型需注明)
a.报警无记忆型:巡检至有报警的通道时输出报警,巡检至无报警的通道时则不报警;
b.报警记忆型:任一路报警未解除时将一直报警,直至所有各路均无报警;
分别独立控制/报警输出:即仪表各路均有一个(或两个)控制报警继电器输出报警,且相互独立,或各   路均有一组相互独立的变送控制输出。
选型示例:WP-D806-00-08:WP-D807-01-12-HL:WP-D808-81-08-HL


■通道及控制
代 码 6 7 8 9 16
控 制
作 用
八路巡检
测量显示
八路巡检统一
控制/报警输出
八路巡检分别
控制/报警输出
十六路巡检
测量显示
十六路巡检统一
控制/报警输出

■通讯方式
代  码 0 2 8 9
通讯方式 无 通 讯 RS-232C RS-485 特殊规格

■输出方式
代  码
输出方式 无输出 继电器 4mA ~20mA 0~10mA 1V ~5V 0~5V SCR输出 SSR输出 特殊规格
★SCR—可控硅过零触发脉冲输出 ★SSR—固态继电器控制信号输出

■输入类型
代码 输入类型 测量范围 代码 输入类型 测量范围 代码 输入类型 输入类型
1 B 400~1800℃ 9 Pt100.1 -99.9~320.0℃ 17 30Ω~350Ω -1999~9999d
2 S 0~1600℃ 10 Cu50 -50.0~150.0℃ 18 特殊规格 用户特定(注4)
3 K 0~1300℃ 11 Cu100 -50.0~150.0℃ 19 4mA~20mA开方 -1999~9999d
4 E 0~1000℃ 12 4mA~20mA -1999~9999d 20 0~10mA开方 -1999~9999d
5 T 0~320.0℃ 13 0~10mA -1999~9999d 21 1V~5V开方 -1999~9999d
6 J 0~1200℃ 14 1V~5V -1999~9999d 22 0~5V开方 -1999~9999d
7 WRe 0~2300℃ 15 0~5V -1999~9999d 23 可切换输入 注5
8 Pt100 -200~650℃ 16 0~20mA -1999~9999d
★注4:特殊型号或要求的,请定货时说明输入信号类型或参考标准。

★注5:可切换输入只需设定仪表二级参数,可切换以下输入分度号:
代码 输入类型 代码 输入类型 代码 输入类型 代码 输入类型 代码 输入类型
1 B 4 E 7 WRe 10 Cu50 14 1V~5V
2 S 5 T 8 Pt100 11 4mA~20mA 15 0~5V
3 K 6 J 9 Pt100.1 12 0~10mA
