数字转速信号装置TDS-4339-427齿盘测速装置

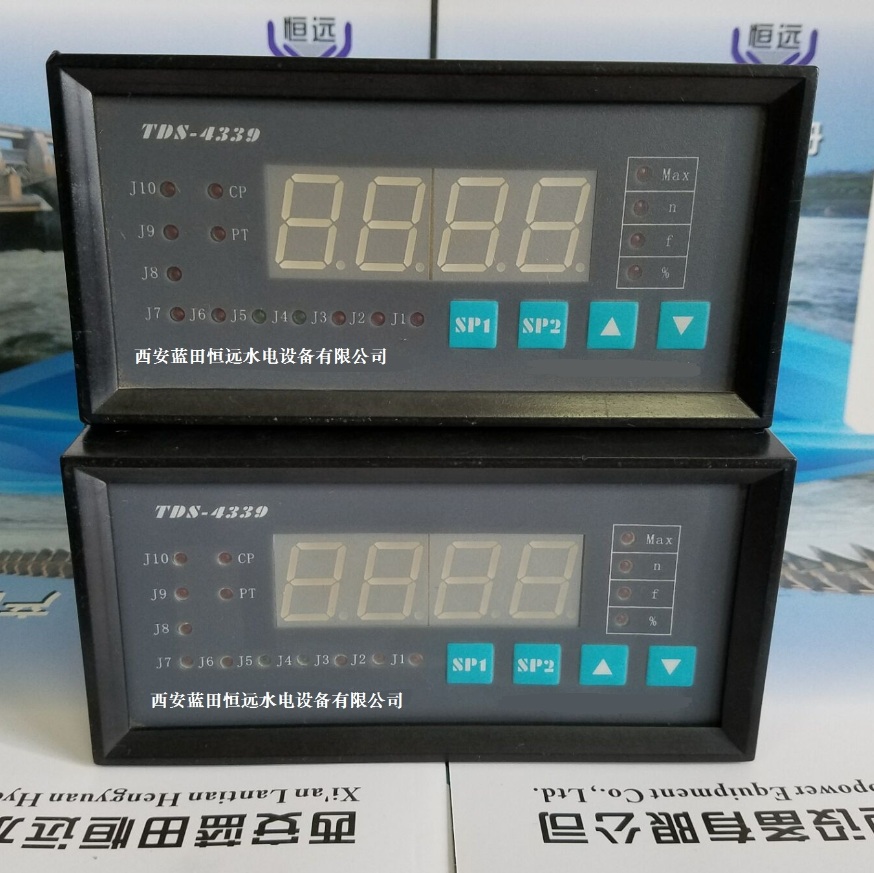

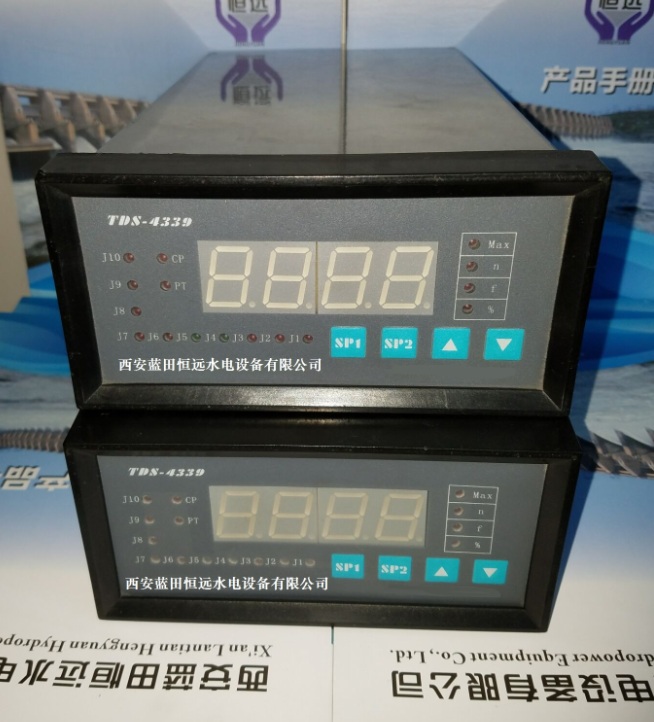

TDS-4339型数字转速信号测控装置是以适合工业自动化控制的单片机及相应的外围芯片构成，专为水力发电厂而设计的，适应电涡流传感器、磁电、磁阻传感器，用于测控发电机组的转速、转速百分比、频率的工业智能仪表。
特点：1、齿盘脉冲信号与机端电压互感器（PT信号）或永磁
机两路同时输入。
2、用电涡流传感器等可以测量机组的蠕动转速。
3、有10路继电器接点输出，继电器的状态分别由仪表
面板10个发光管指示。
4、可直接设置和查看机组的转速、转速百分比、频率、最大值，继电器设定值。
5、设定参数值由E2PROM保存、具有断电保护、继电器自锁功能。
适用：发电机组的机械信号、PT信号同时对转速、频率、百分比的监控和转速蠕动的监控。
三、主要技术参数
1、 工作电源：开关电源：AC/DC 100~220V，DC 48~220V
2、 环境温度：-20~50℃、相对湿度≤85%；不含腐蚀性气体；
海拔高度：≤2000m
3、 极对数P设置：1~64
4、 测量范围
a、转 速： 0.05~3000 n/min 精度：na＝N±0.1%±1个字
b、频 率： 0.01~100.0Hz 精度：fa＝f±0.1%±1个字
c、转速百分比：0.0~200.0% 精度：±0.1%±1个字
5、输入信号
1、接近开关、磁电、磁阻、光电传感器、电涡流传感器
a、1~5对极的齿数确定：1-（ 10×P）齿范围内；P： 极对数
b、6~64对极的齿数确定：1~60齿范围内
c、输入阻抗：≤100kΩ
d、输入幅度：500mV~60V
e、电源输出：DC24V 40mA
f、 蠕动转速设置：≥0.01~99.99 n/h（对电涡流传感器）内设置
2、永磁机输入信号：2.5~260V AC；50Hz（高于260~450 V要另注说明）
3、 PT残压输入信号：0.2~120V AC；50Hz
6、接点输出： 触点容量：阻性负载3A/220V AC
7、信号输出：a、模拟量输出：0~10mA负载 ≤1.5kΩ （选件）
4~20mA 负载≤750Ω （选件）
