一、 概述

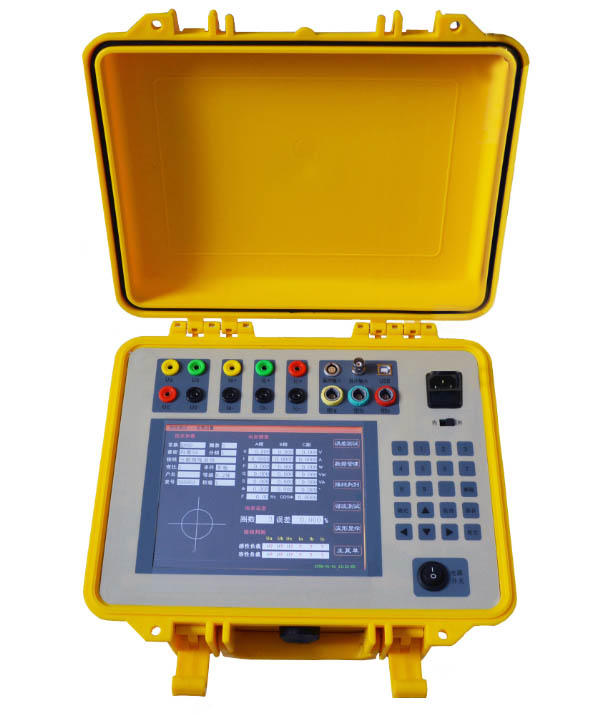

三相电能表现场校验仪是我公司电能表校验仪系列中新增的一员，它融合了我公司多年从事电能表校验仪的经验，结合了多方客户的宝贵建议，秉承了火炬仪器的一贯优良品质。
三相电能表现场校验仪是适用于现场或实验室的新型、综合性仪表，集电能表校验、谐波测试、电能表接线检查等功能于一身。是一款难得的高性价比仪器。
功能特点
l 采用以高速浮点DSP处理器为核心的多处理器组合工作， 6通道同步保持16位ADC转换器，保证电压电流的同步计算。
l 采用8.4寸800×600分辨率工业级TFT液晶屏，显示清晰、美观、信息量大，可在一屏内完成被校表参数的设置、电参测量、误差测试、向量图等功能。
l 采用按键和触摸屏结合的人机交互方式，操作方便。
l 具有144种错误接线判别（三相三线48种、三相四线96种）功能，并用文字准确清晰描述错误信息。
l 可以测试电网中三相电压、电流的2~51次谐波含量以及总的谐波含量，并用柱形图直观显示出来。
l 可以显示电压、电流各通道的波形。
l 内置电流互感器最小2mA启动，在高供高计时，可空载进行电能表错接线判别。
l 内置大容量Flash存储空间，USB通讯接口，可以即插即用上传测试数据。
l 测试无盲区，可以测量国内外所有种类的电能表。
l 可以采用多种工作供电模式，既可以市电供电，也可以使用现场测试线路供电。
性能指标
l 电压测试范围：AC 30~450V
l 电流测试范围：
1) 内置5A电流互感器：0.05A~5.5A
2) 钳形电流互感器：
可选5A、50A、100A、500A、1500A，各量程的工作范围如下：
|
量程 |
5A |
50A |
100A |
500A |
1500A |
|
工作范围 |
0.25A~5.5A |
2.5A~55A |
5A~110A |
50A~550A |
150A~1650A |
l 频率测试范围：45Hz~65Hz，准确度：±0.01Hz
l 相位测量范围：-180°~+180°，准确度：±0.05°
l 电压、电流准确度：0.05级、0.1级
l 有功功率、有功电能准确度：
内置电流互感器：0.05级、0.1级
钳形电流互感器：0.1级、0.2级
l 无功功率、无功电能准确度：
内置电流互感器：0.2级
钳形电流互感器：0.5级
l 输入阻抗：
电压输入阻抗≥300KΩ
电流输入阻抗≤0.01Ω
l 输出标准电能脉冲：
本仪器的低频电能脉冲常数(p/kW·h)
|
量程 |
内置5A互感器 |
5A钳表 |
50A钳表 |
100A钳表 |
500A钳表 |
1500A钳表 |
|
CL |
2000 |
2000 |
200 |
100 |
20 |
9 |
本仪器的高频电能脉冲常数(p/kW·h)
|
量程 |
内置5A互感器 |
5A钳表 |
50A钳表 |
100A钳表 |
500A钳表 |
1500A钳表 |
|
CL |
1×107 |
1×107 |
1×106 |
5×105 |
1×105 |
1×104 |
l 24小时变差：≤±0.01%
l 功耗：﹤15W
l 工作电源：AC45~450V
l 工作环境：
温 度：-25℃~+45℃
相对湿度：40%~95%
l 外形尺寸：320×260×140 (mm)
l 重量：3Kg
