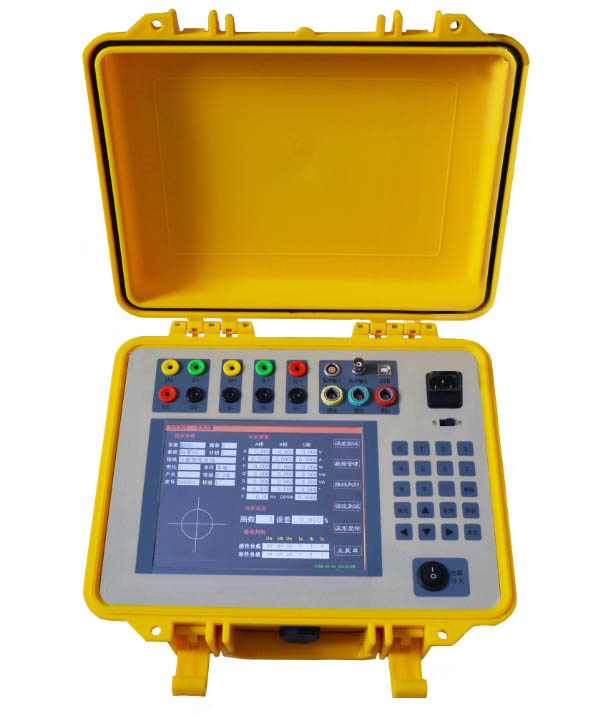

产品全称：ZKJ30A三相电能表现场校验仪
1. 概述
ZKJ30A三相电能表现场校验仪是适用于现场或实验室的新型、综合性仪表，集电能表校验、谐波测试、电能表接线检查等功能于一身，是一款难得的高性价比仪器。
2. 功能特点
2.1 采用以高速浮点DSP处理器为核心的多处理器组合工作， 6通道同步保持16位ADC转换器，保证电压电流的同步计算。
2.2 采用8.4寸800×600分辨率工业级TFT液晶屏，显示清晰、美观、信息量大，可在一屏内完成被校表参数的设置、电参测量、误差测试、向量图等功能。
2.3 采用按键和触摸屏结合的人机交互方式，操作方便。
2.4 具有144种错误接线判别（三相三线48种、三相四线96种）功能，并用文字准确清晰描述错误信息。
2.5 可以测试电网中三相电压、电流的2~51次谐波含量以及总的谐波含量，并用柱形图直观显示出来。
2.6 可以显示电压、电流各通道的波形。
2.7 内置电流互感器最小2mA启动，在高供高计时，可空载进行电能表错接线判别。
2.8 内置大容量Flash存储空间，USB通讯接口，可以即插即用上传测试数据。
2.9 测试无盲区，可以测量国内外所有种类的电能表。
2.10 可以采用多种工作供电模式，既可以市电供电，也可以使用现场电网电源。
3. 性能指标
3.1 电压测试范围：AC 30~450V
3.2 电流测试范围：
1)内置5A电流互感器：0.05A~5.5A
2)钳形电流互感器：
可选5A、50A、100A、500A、1500A，各量程的工作范围如下：
| 量程 | 5A | 50A | 100A | 500A | 1500A |
| 工作范围 | 0.25A~5.5A | 2.5A~55A | 5A~110A | 50A~550A | 150A~1650A |
3.3 频率测试范围：45Hz~65Hz，准确度：±0.01Hz
3.4 相位测量范围：-180°~+180°，准确度：±0.05°
3.5 电压、电流准确度：0.05级、0.1级
3.6 有功功率、有功电能准确度：
内置电流互感器：0.05级、0.1级
钳形电流互感器：0.2级
3.7 无功功率、无功电能准确度：
内置电流互感器：0.2级
钳形电流互感器：0.5级
3.8 输入阻抗：
电压输入阻抗≥300KΩ
电流输入阻抗≤0.01Ω
3.9 输出标准电能脉冲：
本仪器的低频电能脉冲常数(p/kW?h)
| 量程 | 内置5A互感器 | 5A钳表 | 50A钳表 | 100A钳表 | 500A钳表 | 1500A钳表 |
| CL | 2000 | 2000 | 200 | 100 | 20 | 9 |
本仪器的高频电能脉冲常数(p/kW?h)
| 量程 | 内置5A互感器 | 5A钳表 | 50A钳表 | 100A钳表 | 500A钳表 | 1500A钳表 |
| CL | 1×107 | 1×107 | 1×106 | 5×105 | 1×105 | 1×104 |
3.10 24小时变差：≤±0.01%
3.11 功耗：﹤15W
3.12 工作电源：AC45~450V
3.13 工作环境：
温 度：-25℃~+45℃
相对湿度：40%~95%
3.14 外形尺寸：320×260×140 (mm)
3.15 重量：3Kg
