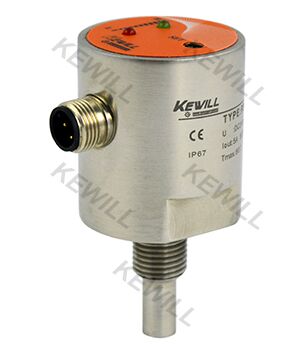

FS60经济型流量监控器原理结构
采用热传温差技术，在封闭的探头内放置发热模块及感染模块，探头的热量传导与被测量介质流速密切相关，当管道内介质以稳定的 流速流动时，感应模块接收到发热模块感测的是一个固定值。当流过探头的流速发生变化时，感热模块会传出随之变化的温差信号，经过处理器将对应流速的结果输 出。
FS60经济型流量监控器主要特点
无活动部件,免维护,安装方便,一种型号适用多种管径要求.开关量连续可调,极低的压力损失,2只LED可显示开关点动作情况。有多种输出功能可选择。满足不同用户对自动化控制的需求。
FS60经济型流量监控器应用
气液两用型，可用于气动和液压系统，可用于循环水、切削液及润滑油的断流监测，以及泵的空转保护。

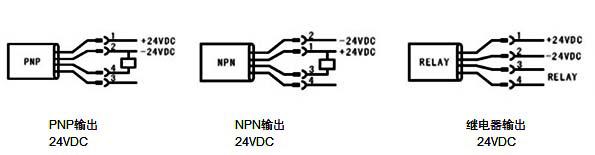

FS60经济型流量监控器接线图
FS60经济型流量监控器选型表
|
FS60 |
- |
G1 |
M |
D |
R |
1 |
详述 |
|
FS60 |
- |
|
FS60系列 通用型流量监控器 （流量开关） |
||||
|
螺纹明细 |
G1 |
|
接口螺纹:外螺纹G1/2 |
||||
|
G2 |
接口螺纹:外螺纹G1/4 |
||||||
|
|
M |
|
接口螺纹 外螺纹 |
||||
|
供电方式 |
D |
|
直流24V±20%供电 |
||||
|
输出信号 |
P |
|
PNP 晶体管输出（供电DC24V时可选） |
||||
|
N |
NPN 晶体管输出 (供电DC24V时可选） |
||||||
|
R |
继电器输出 |
||||||
|
探头长度 |
1 |
探头长度：15mm |
|||||
|
2 |
探头长度：20mm |
||||||
|
3 |
探头长度：30mm |
||||||
|
N |
按客户要求定制 |
||||||
选配附件
|
CE- |
05 |
F |
I |
02 |
详述 |
|
CE- |
|
M12附线接插件 |
|||
|
|
05 |
|
五芯 |
||
|
|
F |
|
母插头 |
||
|
|
I |
|
直型 |
||
|
L |
弯型 |
||||
|
|
02 |
2米长 |
|||
|
NA |
要求线长（m） |
||||
焊接选配附件
|
K30 |
|
详述 |
|
|
B |
G1/2底座 |
|
|
D |
G1/4底座 |
|
|
C |
异型连接 |
来源：德国科威尔kewill
