一、概述

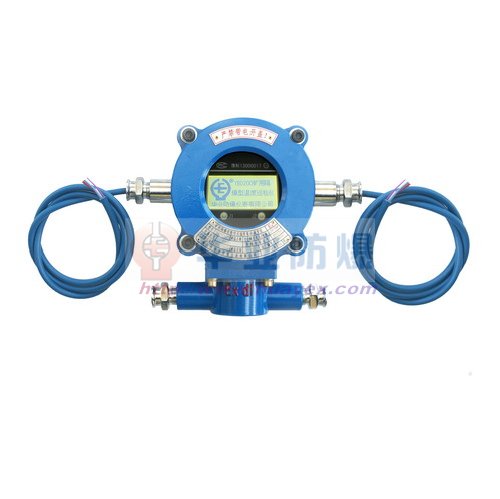

        YBD200矿用隔爆型温度巡检仪是根据GB3836.1-2000《爆炸性气体环境用电气设备 第1部分：通用要求》、GB3836.2-2000《爆炸性气体环境用电气设备 第2部分：隔爆型“d”》、MAJY01-001-09《矿用产品安全标志检验规范》的规定设计生产的，制造成矿用隔爆型产品。该产品可对防爆电机或其它机械产品的轴承、轴瓦，以及管道或容器介质进行温度检测、显示、调节和控制。专门用于具有爆炸性混合物甲烷的场所和煤矿井下。外壳材质为铸铁或铸钢，表面喷涂防腐漆。
    防爆标志为ExdI。
二、产品特点
1．测温灵敏、观察方便、精度高、稳定性好、功耗低、无磁场干扰、抗震性强；
2．既可现场显示，又可输出远传信号；
3．具有采集、显示、调节一体化功能。

三、型号说明

四、技术指标
测温范围：  0～200℃
测温点数：  1～8（根据用户需要选择）
配接传感器： Pt100
供电电压：AC127V/50HZ、AC220V/50HZ或DC24V
工作电流：≤50mA
输出信号：触点开关
输出触点容量：AC220V/3A  (阻性，常开触点)
 报警温度设定：报警信号统一设定或分离设定
统一设定：可设定两路开关信号，上限T1，上上限T2。
分离设定：检测点分成两组分别设定，一组T1另一组T2（出厂时根据用
          户要求已经设定好）。
精度等级： 1.0
重    量： 7Kg
显示方式： LCD背光
工作方式： 巡检显示
显示时间： 6S循环

五、选型说明
          用户选型时应注明以下技术条件：
 1、测温点数
 2、供电电压
 3、报警信号设定
       报警信号统一设定或分离设定。
       统一设定：可设定两路开关信号，上限T1，上上限T2（如5点测温，1-5点
                 设定上限报警温度80℃，上上限报警温度135℃）。
       分离设定：检测点分成两组分别设定，一组T1另一组T2（如5点测温，
                 1、2点设定80℃，3、4、5设定135℃）。
4、测量距离：测温点到显示表头的长度
5、如果带传感器须注明保护管尺寸及安装螺纹尺寸：如￠10×50/M16×1.5
6、出线方向：分左右两个方向，不加说明者为左侧出线
7、其它特殊要求
例：YBD200技术条件：5点测温，电压127V，报警信号分离设定，1-2点80℃,3-5点135℃，测量距离2M，右侧出线.
六、工作条件
  环境温度：-20℃～+40℃
  相对湿度：≤90%(+25℃)

七、工作原理简图


八、外型尺寸
 表头尺寸为长×宽×厚，即195×190×110。

接线盒内部接线柱示意图：
1、2为电源接线柱，3、4、5为输出信号接线柱，内部触点形式见右下图：

仪表出厂时报警温度设置为：
～   路轴承测温    ℃报警， J1控制
          ～   路轴承测温    ℃报警， J2控制

仪表固定法兰盘尺寸如下图，也可挂装。

九、输入信号接线方法

说明：
1、  仪表电缆的绿线(1)接前轴承铂热电阻中的白线；
2、  仪表电缆的红线(2)接后轴承铂热电阻中的白线；
3、  仪表电缆中的蓝线(3)、白线(4)、紫线（5）分别接定子铂热电阻中的白线；
4、  仪表电缆的橙色、棕色线为公用线分别接轴承铂热电阻的中的红线。

十、安装及注意事项
1. 仪表在安装使用过程中，应遵守《中华人民共和
国危险场所电器安装规程》的有关规定；
2. 安装时应检查仪表铭牌的防爆标志与安装的环境是否相符；
3. 仪表的连接导线应选择铜质屏蔽电缆，横截面积不小于0.2平方毫米；
4. 打开仪表接线盒，用扳手拧开电缆引入装置的压紧螺母，将电缆线与接线盒中的接线柱(或接线端子)牢固相连，然后盖上接线盒上盖，并拧紧四角的紧固螺栓；
5. 仪表上的接地螺丝须用接地导线可靠接地；
6. 安装时，信号传输线应每隔300mm的距离用扎头固定起来。信号传输线过长时，可挽在合适的位置，切勿乱抛，并远离发热设备；
7. 在确认接线、安装、供电无误的情况下，方可接通电源；
8.    禁带电打开隔爆仪表；
9.    引入装置密封圈老化变硬时，应及时更换；
密封圈尺寸为

10.用户所用电缆最小外径为?6。
