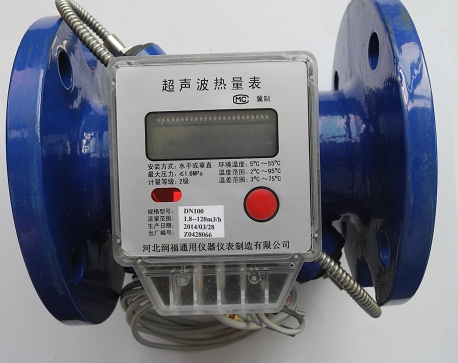

超声波热量表_安阳_河北润福通用仪器仪表制造有限公司

超声波热量表具有光电和远传集抄数据通讯功能，该表主要由超声波流量传感器、计算器和配对温度传感器组成。计算器通过超声波流量传感器得到流量信号，从测温电路得到出口和入口水温信号，根据标准热量计算公式计算出系统交换的能量。

◆　产品特点：

Ａ、管段为直通一体结构，采用锻压工艺制造而成，材质为锻造黄铜。

Ｂ、因流量计采用直管式结构设计，可防堵塞；且采用全密封换能器，保证了流量测量的高准确度和稳定度。

Ｃ、测量机构无运动部件，无磨损、计量精度不受使用周期的影响，精度更高。

Ｄ、完全不受介质中杂质、化学物质和磁性材料的影响，运行更加稳定可靠。

Ｅ、超声波热量表可以根据水流速度的不同调节功耗，自动进行智能降耗。本表会根据水流的不同启动零功耗电路，使本表能够处于低功耗工作状态。由于采用了超低功微耗技术可使本表的使用寿命大大提高。

Ｆ、进回水温度传感器采用铂电阻Pt1000，测量精度高，分辨率0.01℃。符合IEC751标准。

Ｇ、计算器采用美国制造的MSP430单片机，耗电低、功能强、精度高性能稳定。

Ｈ、具有光电通讯接口（红外接口），可实时读取热量表的各种数据，方便抄表，避免了手工抄表中人为因素造成的错误。

Ｉ、热系数K动态校正。

Ｊ、可水平安装或垂直安装。

Ｋ、具有M-BUS或RS-485数据远传通讯功能，可实现数据远传、集中控制。

流量参数

　外形尺寸　

安装示意图:

项目		功能
显示功能	液晶显示内容	累积热量、累积冷量、累计流量、瞬时流量、进回水温度、温差、累计工作时间、历史存储数据、表具工作状态等
	数字显示	8位液晶显示
	显示方式	按键查询显示
	欠压报警	电池电压不足报警提示
	错误提示	流量、温度、电池电压等故障错误提示，详见说明书
计量功能	计量参数	热量、冷量一体计量，流量计量，温度计量
数据远传功能	通讯接口	红外接口、M_BUS接口或RS485接口
	通讯协议	CJ/T 188-2004 《户用计量仪表数据传输技术条件》
	远程控制	可配合控制阀实现供热远程控制
数据存储功能	历史数据存储	存储24个月的历史热量、流量、时间等数据
数据存储功能	实时数据存储	实时存储当前热量、流量、累计工作时间等参数
使用功能	积分仪外挂	可将积分仪外挂安装，方便用户查询操作
	安装位置	可根据用户需求，出厂时灵活设置进水口、出水口安装位置
	安装方式	可水平方向安装，也可垂直方向安装
	安全防护	防尘、防水、防破坏，防护等级IP65，根据用户要求可实现IP68
管理功能	按热量收费	直接根据分户热量表计量热量收费
	按热量分摊收费	根据楼栋总表计量数据收费，按分户热量表计量数据分摊
	室温调控	可配合室温控制器实现室温调控，组成完善的热计量节能控制系统

超声波热量表
