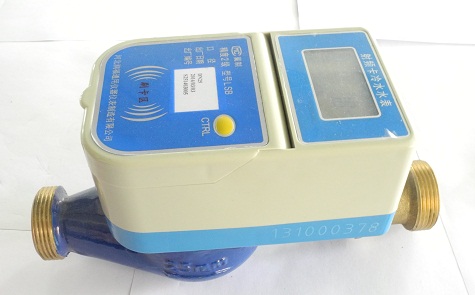

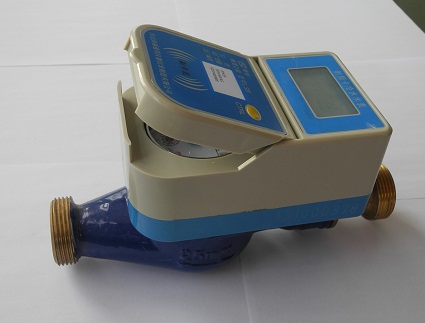

射频卡智能型冷、热水表
智能水表具有预付费功能，用户向管理部门预付水费，管理部门将所购水量写入IC卡中。然后用户将IC卡中信息输入智能水表，智能水表即自动开阀供水。在用户用水过程中，智能水表中微电脑自动核减用水量，所购水量用尽时，智能水表自动关阀停水，用户需重新购水方能再次开阀供水。
IC卡能记录智能水表的运行情况，通过管理机或管理软件对智能水表总用水量、总购水量等信息进行管理。智能水表可以提高管理效率，有效防止欠费，避免上门抄表，实现节约用水。
本智能水表，符合GB/T 778-2007《封闭满管道中水流量的测量 饮用冷水水表和热水水表》和CJ/T 133-2007《IC卡冷水水表》的技术要求。
|
口径 |
L1(mm) |
L2(mm) |
L3(mm) |
H(mm) |
W(mm) |
D(mm) |
|
DN15 |
165 |
255 |
14 |
116 |
85 |
R1/2 |
|
DN20 |
195 |
295 |
16 |
123 |
85 |
R3/4 |
|
DN25 |
225 |
341 |
18 |
124 |
85 |
R1 |
注：
L1---智能水表长度 H---智能水表高度
L2---智能水表两端增加接管后的长度 W---智能水表宽度
L3---连接螺纹的有效长度 D---接管螺纹规格
主要技术参数
|
口径（DN） |
15mm |
20mm |
25mm |
|
过载流量(Q4) |
3.125 m3/h |
5 m3/h |
7.875 m3/h |
|
常用流量(Q3) |
2.5 m3/h |
4 m3/h |
6.3 m3/h |
|
分界流量(Q2) |
0.05 m3/h |
0.08 m3/h |
0.126 m3/h |
|
最小流量(Q1) |
0.0313 m3/h |
0.05 m3/h |
0.0788 m3/h |
|
测量范围（Q3/Q1） |
80 |
||
|
计量单位 |
0．1 m3 |
||
|
最小读数 |
0.0001m3 |
||
|
最大读数 |
99999m3 |
||
|
报警水量 |
2m3 |
||
|
报警方式 |
关阀报警 |
||
|
工作温度 |
冷水水表:0.1℃～30℃; 热水水表:0.1℃～90℃ |
||
|
允许水压 |
0.03 MPa～1 MPa |
||
|
压损等级 |
△p63 |
||
|
流动剖面敏感度等级 |
U10,D5 |
||
|
气候和机械环境安全等级 |
B类 |
||
|
电磁兼容性等级 |
E1 |
||
