主要功能特点 具有张紧力的绳索结构，不需拆卸即可直接测量。重量轻、结构简单、操作方便，适用于任何场合。具有七种线径测量功能、测量范围更宽。使用范围：适用于柔性的，拉伸的索。如各种钢丝绳、高强度绳索等。精度等级：±3%～6%当被测索规格与测力仪中储存索号规格相同时，在额定量程内/测力精度可达±2％。（取决于绳索形式和特点）。
绳索直径：10mm～34mm
三、绳索张力测量仪的工作原理
图一
利用力分解原理当系统平衡时： T= 2F× cos(α/2) 其中：T为推力；F为索拉力；α为索两侧的索夹角由于α固定相同，因此T与F成正比，让力T作用在力敏传感器上，力敏传感器输出信号，经电路运算、修正、放大后显示在显示屏上的数值就是所测索的张力。放大倍数根据上面的公式计算，其中cos(α/2)=a/ 其中a为张力仪两侧滑轮平面至限位板间的距离，b为两测滑轮至推索轮距离的。

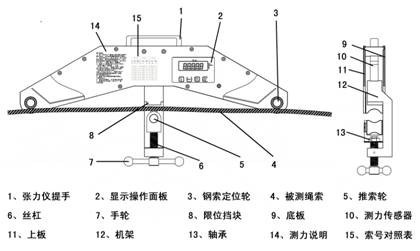

四、绳索张力测量仪的结构
五、 操作面板 按键从左至右依次为“ON/OFF”、“索号/设定”、“峰值/单位”、“清零/确认”；上部LCD显示的五位数字为索拉力，单位为kg/kN可转换
六、标定操作：
1、长按“索号/设定”进入索号选定程序，选择需要标定的索号
2、长按“索号/设定”键直至显示“xh=yy”（x:表示当前的索号，yy:表示当前索号的直径）,再按“索号/ 设定”键，选择所需标定的索号（1～7）并按“清零/确认”确认。
3、根据显示提示，依次用试验机预置该索号量程的0%、20%、40%、60%、80%、100%的标定值,并按“清零/确认”确认，如果试验机无法预置所有标定点的标定值，可长按“清零/确认”键结束标定，程序会按已经标定点的值推算出未能标定点的值以作计算。
