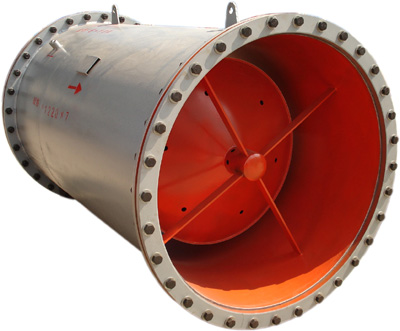

江苏金湖城市煤气流量计|大庆城市煤气流量计|煤气流量计V锥流量计
一、V锥流量计原理
V锥流量计是一种差压式流量仪表，其理论基于封闭管道中能量相互转化的伯努得定理，在稳定流量的情况下，管道中的流速与差压的开方成正比。在V锥体的前后产生差压  △P，此差压的高压（正压）是在上游流体收缩前的管壁取压口处测得的静压力P1，而低压（负压）则是在内锥体朝向下游端面，V锥中心轴处所开取压孔处压力P2，如右图所示。
流量公式：△P=P1-P2
式中：β-直径比，
D-管道内径，mm；
d-锥体外径，mm；
Q-流量m/h3
k-流出系数，无量纲，因不同流量计而异，
E-气体膨胀系数，无量纲，在非压缩应用时E=1
△P-差压Pa
ρ-流体密度kg/m3
二、V锥流量计技术参数
不确定度：  ±0.5%～±2%
重复性：  ±0.1%
量程比：  10:1或更高
直管段要求：  上游1-2D；下游1-3D
β范围：  0.40  -0.85
雷诺数范围  8×103～1×107，上、下限还可扩展
测量管径：  15mm～3000mm
温度:(T)  -50℃～650℃
压力等级：(MPa)  PN0.6、PN1.0、PN1.6、PN2.5、PN4.0、PN11、PN15、PN26、PN42
三、V锥流量计特点
.  无苛刻直管段要求
.  耐脏污，不易堵
.  可测量高温高压介质
.  量程比宽，适宜低差压、低流量测量
.  测量精度高，重复性能好
.  压力损失小，能耗低
.  耐磨损，长期稳定性好
.  适合气中带液介质测量
