一、V锥型流量计概述

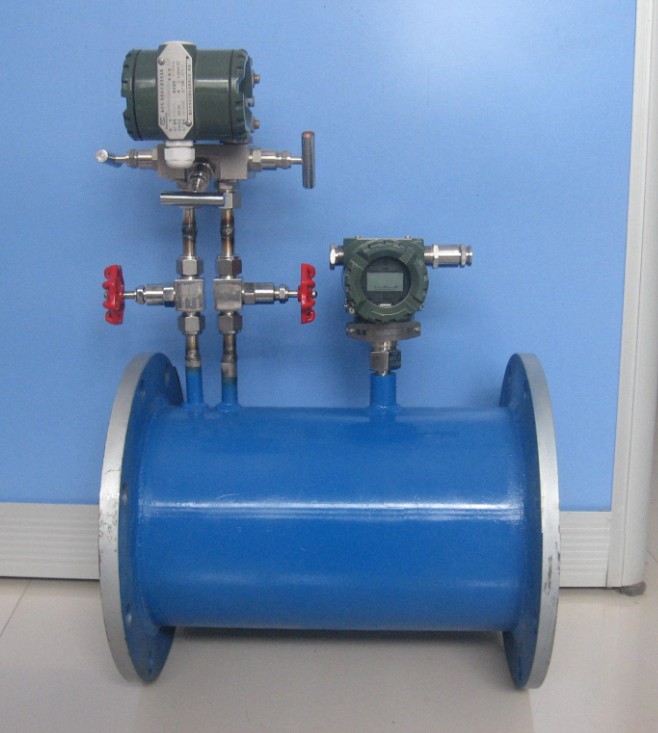

　　1.  我公司生产的V型锥形流量计是一种高精度、高稳定性、量程比宽、可测介质广的新型流量计。    V锥流量计
2.  可测量介质包括液体、气体、蒸汽等,几乎涵盖了所有流动性介质。  　　3.  流体的最高工况温度可达800℃,最高压力可达10.5Mpa。  　　4.  若选用特种材质的表体,介质的工况温度、压力还可以更高。  　　5.  V型锥形流量计可测量最高雷诺数为500万,最低雷诺数为8000甚至更低。  　　6.  产生满刻度差压信号从最低小于0.1千帕到最高几十千帕。
二、V锥型流量计工作原理
　　V型锥流量计属高精度、高稳定性的新型差压式流量仪表。和其他差压式仪表一样，也是基于流动连续性原理和伯努利方程来计算流体工况流量的。我们知道在同一密闭管道内，当压力降低时，速度会增加，当介质接近锥体时，其压力为P+，在介质通过锥体的节流区时，速度会增加，压力会降低为P-，如图一所示，P+和P-都通过V型锥形流量计的取压口引到差压变送器上，流速发生变化时，差压值会随之增大或减小。也就是说对于稳定流体，流量的大小与差压平方根成正比。当流速相同时，锥体节流面积越大，则产生的差压值也越大。
三、特点
　　1、  具有良好的准确度（≤0．5%）和重复性（≤0．1%）。  　　2、  具有较宽的量程比（10﹕1～15﹕1）  　　3、  自整流功能，只需要极短的直管段（前1～3D后0～1D）。  　　4、  自清洁功能，可测脏污和易结垢流体，适合高炉煤气等杂质较多的介质。  　　5、  自保护功能，节流件关键部位不磨损，能保持长期稳定地工作。  　　6、  耐高温、高压、耐腐蚀、不怕震动。  　　7、  可测流体的种类非常广泛（液、气、蒸汽），流量测量范围宽（微小流量～大流量），适应的管道DN15～DN3000。  　　8、  流量计结构设计是流体扫过型结构，不可能截留流体中任何夹带的气、液或固相污物,非常适用于脏污流体的流量测量，如焦炉煤气，湿气体等  　　9、  无可动部件  　　10、当流体流经具有特殊廓形的内锥体时,会在其周边形成边界层并疏导流体离开锥体尾部的边缘,从而减少它被磨损的可能性。  　　11、在换热站测量蒸汽，热水，无需直管段。由于换热站空间比较小，选择一般流量计要求直管段较长，影响运行精度，用在测量高炉煤气，有自清洁作用，引压管不易堵塞。
