一、电磁流量计概述
          智能电磁流量计由传感器和转换器两部分构成。它是基于法拉第电磁感应定律原理，用来测量电导率大于5μS/cm导电液体的体积流量，是一种测量导电介质体积流量的感应式仪表。除可测量一般导电液体的体积流量外，还可用于测量强酸强碱等强腐蚀液体和泥浆、矿浆、纸浆等均匀的液固两相悬浮液体的体积流量。广泛应用于石油、化工、冶金、轻纺、造纸、环保、食品等工业部门及市政管理，水利建设等领域的流量计量。
二、电磁流量计产品特点
        全数字量处理，抗干扰能力强，测量可靠，精度高、流量测量范围可达150：1
        超低EMI开关电源，适用电源电压变化范围大，抗EMI性能好。
        采用16位嵌入式微处理器，运算速度快,  精度高，可编程频率低频矩形波励磁，提高了流量测量的稳定性，功耗低。
        采用SMD器件和表面贴装（SMT）技术，电路可靠性高。
        管道内无可动部件，无阻流部件，测量中几乎没有附加压力损失。
        在现场可根据用户实际需要在线修改量程。
        测量结果与流速分布，流体压力，温度、密度、粘度等物理参数无关。
        高清晰度背光LCD显示，全中文菜单操作，使用方便，操作简单，易学易懂。
        具有RS485、RS232、Hart和Modbus等数字通讯信号输出。（选配）
        具有自检与自论断功能。
  三、电磁流量计技术参数
仪表型号      LDG型
精度等级      1级或0.5级
介质电导率      ＞5μs/cm
可测最低流速      0.5米/秒
可测最高流速      15米/秒
量程比      1:20，可按客户要求订制
显示器      标配
信号输出      脉冲/4-20mA（负载电阻0-750Ω）
供电电源      220VAC,允差15%或+24VDC，纹波≤5%
通讯接口      可选RS485
通讯协议      MODBUS、HART等
测量管体（衬里）材质      氯丁橡胶、聚氨酯、PTFE、PFA、F46等耐腐材料
测量元件（电极）材质      316L不锈钢、钛合金、哈氏合金、钽合金、铂铱合金、碳化钨等
防爆等级
防护等级      IP65，可选IP68
整机功耗      ＜15W
仪表通经      DN6-DN2000
安装方式      法兰安装，可选法兰夹持、螺纹连接
公称压力      1.6MPa或订制
介质温度      ＜180℃
环境温度      -30℃-60℃

常用流速-流量对照表流速（m/s）；  流量（m3/h）  口径（mm）


0.5    1    2    3    4    5    6    7    8    9    10
10    0.14    0.28    0.57    0.85    1.1    1.4    1.7    2.    2.3    2.5    2.8
15    0.32    0.64    1.3    1.9    2.5    3.2    3.8    4.5    5.1    5.7    6.3
20    0.57    1.1    2.3    3.4    4.5    5.7    6.8    7.9    9.0    10    11
25    0.88    1.8    3.5    5.3    7.1    8.8    11    12    14    16    17.6
32    1.4    2.9    5.8    8.7    12    14    17    20    23    26    28.9
40    2.3    4.5    9.0    14    18    23    27    32    36    41    45.2
50    3.5    7.1    14    21    28    35    42    49    57    64    70
65    6.0    12    24    36    48    60    72    84    96    107    119
80    9.0    18    36    54    72    90    109    127    145    163    180
100    14    28    57    85    113    141    170    198    226    254    282
125    22    44    88    132    177    221    265    309    353    397    441
150    32    64    127    191    254    318    382    445    509    572    636
200    57    113    226    339    452    565    678    791    904    1017    1131
250    88    177    353    530    707    883    1060    1236    1413    1590    1767
300    127    254    509    763    1017    1272    1526    1780    2035    2289    2545
350    173    346    692    1039    1385    1731    2077    2423    2769    3116    3464
400    226    452    904    1356    1809    2261    2713    3165    3617    4069    4523
450    286    572    1145    1717    2289    2861    3434    4006    4578    5150    5725
500    353    707    1413    2120    2826    3533    4239    4946    5652    6359    7069
600    509    1017    2035    3052    4069    5087    6104    7122    8139    9156    10180
700    692    1385    2769    4154    5539    6924    8308    9693    11078    12463    13847
800    904    1809    3617    5426    7235    9043    10852    12660    14469    16278    18086
900    1145    2289    4578    6867    9156    11445    13734    16023    18312    20602    22891
1000    1413    2826    5652    8478    11304    14130    16956    19782    22608    25434    28260
1200    2035    4069    8139    12208    16278    20347    24417    28486    32556    36625    40694
1400    2769    5539    11078    16617    22156    27695    33234    38773    44312    49851    55390
1600    3617    7235    14469    21704    28938    36173    43407    50642    57876    65111    72346
1800    4578    9156    18312    27469    36625    45781    54937    64094    73250    82406    91562
2000    5652    11304    22608    33912    45216    56520    67824    79128    90432    101736    113040

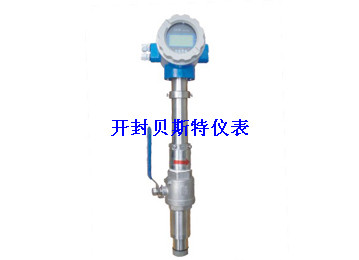

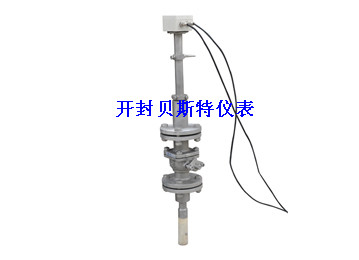

插入式电磁流量计
