科士达是国家“金太阳示范工程和太阳能光电建筑应用示范工程”并网光伏逆变器供应产选型入围中标厂商。公司太阳能产品通过金太阳认证、CE认证、TUV认证、澳洲SAA认证、比利时C10/C11、意大利ENEL,低电压穿越、零电压穿越、电网适应性等多项国内外产品认证及检验。
该系列并网逆变器具有很宽的输入电压，这使之适合与几乎所有类型的标准晶体硅光伏组件连接使用，并能为用户的系统设计提供更大的灵活性。外形小巧轻便，内部结构紧凑，使用操作简单。一流的效率及先进的无风扇散热理念，保证了系统的高发电量和长期稳定运作。使用该型逆变器，太阳能将被最大程度地转换成可利用的电能，它是集中式地面电站和分布式并网光伏系统的理想选择。
*工频集成总体方案
*大裕量的器件选 型
*完善的散热设计
*丰富的保护设计
*冗余备份设计
高效率
*高效的MPPT算法
*极低夜间损耗
*智能风扇控制系统
电网管理
*零电压穿越
*有功功率全范围（0-100%）连续可调
*支持SVG功能，实现电站夜间无功补偿
*功率因数超前0.9－滞后0.9连续可调
逆变器柜集成直流
*配电功能
*减少空间占用率
*降低使用成本
*简化系统设计

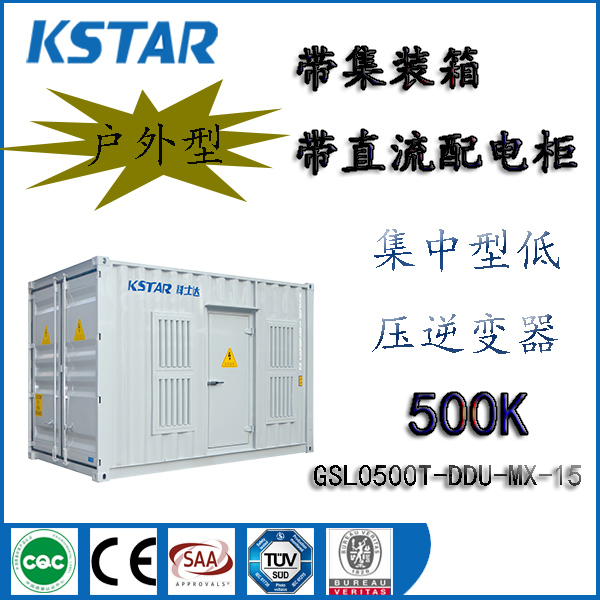

户外集装箱外壳柜体
*可靠耐用，适应复杂气候条件
*防风沙的4道屏障，提高系统的可靠性
*低压智能配电，实现外接辅助电源并网交流电源备份，提高系统可靠性
*独特的通风散热系统设计，机柜温度精细控制
规格参数（GSL0100T-DDU-0630T)
|
型号 |
GSL0500-DDU-MX |
GSL0630-DDU-MX |
GSH0500-DDU-MX |
GSL1000-DDU-MX |
GSH1260-DDU-MX |
GSH1000-DDU-MX |
|
直流输入参数 |
|
|||||
|
最大输入功率 |
550KW |
690KW |
550KW |
1100KW |
1386KW |
1100KW |
|
最大直流输入电压 |
1000Vdc |
|||||
|
MPPT追踪电压范围 |
450~850Vdc |
|||||
|
直流输入路数 |
8(8~12可选) |
10（10~12可选） |
8（8~12可选） |
16（16~24可选） |
20（20~24可选） |
16 |
|
最大输入电流 |
1200A |
1440A |
1200A |
2400A |
2880A |
2400A |
|
交流输出参数 |
|
|||||
|
额定输出功率 |
500KW |
630KW |
500KW |
1000KW |
1260KW |
1000KW |
|
额定输出电压 |
270或315Vac |
315Vac |
315Vac |
270或315Vac |
315Vac |
315Vac |
|
输出电压范围 |
额定电压×(1±15%)(可设置±5%,±10%,±15%,±20%) |
|||||
|
工作频率范围 |
50/60Hz(±4.5Hz)可设置 |
|||||
|
额定输出电流 |
1070或916A |
1155A |
916A |
2140或1836A |
2310A |
1836A |
|
最大输出电流 |
1124或1007A |
1212A |
1007A |
2248或2014A |
2424A |
2014A |
|
功率因数（COSΦ） |
1(0.9超前~0.9滞后连续可调） |
|||||
|
总电流谐波畸变（THDi） |
<3% |
|||||
|
特性参数 |
|
|||||
|
最高效率 |
>98.7% |
>98.7% |
>98.7% |
>98.7% |
>98.7% |
>98.7 |
|
欧洲效率 |
>98.4% |
>98.4% |
>9805% |
>98.4% |
>98.4% |
>98.5 |
|
MPPT效率 |
>99% |
|||||
|
夜间待机模式功耗 |
<10W |
|||||
|
冷却方式 |
强制风冷 |
|||||
|
通讯接口 |
RS485标准配置，Ethernet(可选配) |
|||||
|
环境参数 |
|
|||||
|
工作湿度 |
－40℃~＋60℃（55℃以上降额运行） |
|||||
|
相对湿度 |
0~95%（不凝露） |
|||||
|
海拔高度 |
3000m(海拔高于3000m按照GB/T3859.2规定降额使用) |
|||||
|
噪音 |
<70dB |
<70dB |
<70dB |
<65dB |
<70dB |
<65dB |
|
防护等级 |
IP54 |
|||||
|
物理参数 |
|
|||||
|
机器尺W×D×H(mm) |
3826×2438×2896 |
3826×2438×2896 |
3000×2438×2896 |
6058×2438×2896 (直流配电、逆变分开) 4300×2438×2896（直流配电、逆变一体） |
3000×2438×2896 |
|
|
包装重量（Kg） |
3.5 |
3.6 |
3.5 |
7 |
7.2 |
7 |
|
符合标准 |
|
|||||
|
金太阳标准 |
CNCA/CTS0004-2009CNCA/CTS0006-2010 |
|||||
|
CE标准 |
IEC62109-1,IEC62109-2 |
|||||
|
TUV标准 |
IEC62109-1,IEC62109-2,IEC/EN61000-6-2,IEC/EN61000-6-4,etc |
|||||
|
并网 |
GB/T19964-2012,ZVRT,LVRT,电网适应性（HVRT.H频率响应） |
|||||
