科士达是国家“金太阳示范工程和太阳能光电建筑应用示范工程”并网光伏逆变器供应产选型入围中标厂商。公司太阳能产品通过金太阳认证、CE认证、TUV认证、澳洲SAA认证、比利时C10/C11、意大利ENEL,低电压穿越、零电压穿越、电网适应性等多项国内
如何更好实现光伏发电系统稳定又高效？
科士达，光伏逆变系统一体化解决方案专家助力高能效光伏电站建设
基本原理
太阳能光伏阵列发出的直流电，通过光伏并网逆变器转化为与公共电网电压同频同相的交流电
并网方式
光伏并网电站接入公用电网的连接方式分为专线接入、T接接入以及通过用户内部电网后专线接入和T接接入四种方式
并网容量要求
小型光伏电站总容量原则上不宜超过上一级变压器供电区域内的最大负荷的25%
T接于公用电网的中型光伏电站总容量宜控制在所接入的公用电网线路最大输送容量的30%，单个并网点总 装机容量不超过6兆瓦

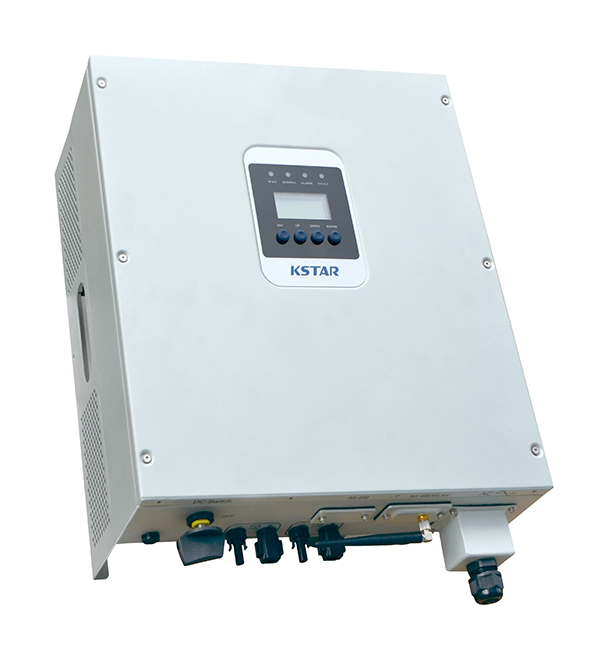

KSG-DM-3K--5K
性能特点
*高效的MPPT及转化率
*内容丰富的液晶显示界面
*完善的保护功能
*极低的夜间损耗
*直流隔离开关（可选）
*Wifi/Ethernet通讯功能（可选）
*户外防水型设计（IP65)
*优异的自然散热设计
*软件可在线升级
规格参数（KSG-3K-3.6K-4.2K-5K-DM）
|
型号 |
KSG-3K-DM |
KSG-3.6K-DM |
KSG-4.2K-DM |
KSG-5K-DM |
|
直流输入参数 |
||||
|
额定输入功率 |
3100W |
3900W |
4300W |
5100W |
|
最大直流输入电压 |
600Vdc |
|||
|
MPPT追踪电压范围 |
150~500Vdc |
|||
|
MPPT追踪路数 |
2 |
|||
|
最大输入电流/路 |
9A×2 |
11A×2 |
13A×2 |
15A×2 |
|
交流输出参数 |
||||
|
额定输出功率 |
3000W |
3600W |
4200W |
5000W |
|
额定输出电压 |
230Vac |
|||
|
输出电压范围 |
184~276Vdc |
|||
|
工作频率范围 |
50/60Hz(±5Hz)可设置 |
|||
|
额定输出电流 |
13A |
15.6A |
18.3A |
21.7A |
|
功率因数（COSΦ） |
0.9超前~0.9滞后 |
|||
|
总电流谐波畸变率（THDi） |
<3% |
|||
|
特性参数 |
||||
|
最高效率 |
>97.4% |
>97.4% |
>97.5% |
>97.6% |
|
欧洲效率 |
>96.6% |
>96.7% |
>96.8% |
>96.8% |
|
MPPT效率 |
>99.9% |
|||
|
夜间待机模式功耗 |
<0.2W |
|||
|
直流(DC)开关 |
可选配 |
|||
|
通讯接口 |
RS485标准配置，WiFi或Ethernet(可选配) |
|||
|
环境参数 |
||||
|
工作湿度 |
-25℃+60℃ |
|||
|
相对湿度 |
0~95%（不凝露） |
|||
|
海拔高度 |
2000m(海拔高于2000m按照GB/T3859.2规定降额使用) |
|||
|
噪音 |
<25dB |
|||
|
物理参数 |
||||
|
机器尺寸W×D×H(mm) |
395×180×637 |
|||
|
包装重量（Kg） |
23.5 |
25.8 |
||
|
符合标准 |
||||
|
安全标准 |
IEC/EN62109-1,IEC/EN62109-2,VDE0126-1-1,VDE AR N4105,G83/59/EEG2012,AS3100/4777,CEIO-21,CNCA/CTS0006:2010,CNCA/CTS0004:2009A,etc |
|||
|
EMC |
EN61000-6-2,EN61000-6-3,etc |
|||
